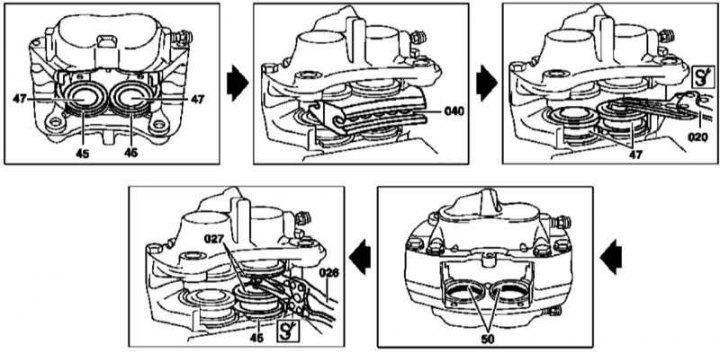

Fix típusú féknyereg kialakítás (első kerék fékek)
45 - Portokok; 47 - Dugattyúk; 50 - Mandzsetták; 020 - Dugattyúforgató fogó; 026 - Fogó; 027 - Tányérok; 040 - Fémszegmens
1. Távolítsa el a féknyereget (lásd a részt Féknyergek ki- és beszerelése).
2. Fogóval (026) és megfelelő lemezzel (027) hajlítsa hátra a csizmát (45).
3. Helyezzen egy fémszegmenst (040) a féknyeregbe, majd sűrített levegővel nyomja meg a dugattyúkat (47), amíg meg nem ütköznek a hengerekkel.
Jegyzet. A féktárcsa egy darabja szegmensként használható.
4. Speciális fogóval (020) távolítsa el a dugattyúkat a hengerekről.
5. Szemrevételezéssel értékelje a dugattyúk és hengerek munkafelületeinek állapotát. Ha szükséges, cserélje ki a féknyereget.
6. Távolítsa el a mandzsettákat (50) a hengerek hornyaiból.
7. A beszerelés fordított sorrendben történik - leültetés előtt kenje meg az ÚJ mandzsettákat (50) friss fékfolyadékkal.
