Vizsgálat

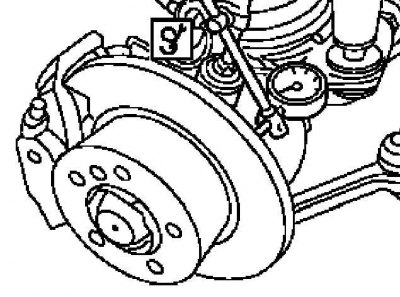

A féktárcsa oldalirányú kifutásának mérése (az első kerék fékmechanizmusának példájával)
1. Mérje fel a kerékcsapágy holtjátékát, és ha szükséges, végezze el a megfelelő beállításokat (lásd a fejezetet Átviteli vezeték).
2. Távolítsa el a kerekeket, és szemrevételezéssel értékelje a féktárcsák állapotát. Ha mély hornyokat észlel, a tárcsákat a megengedett értékeken belül élesíteni kell, vagy ki kell cserélni (lásd alább).
Jegyzet. A lemezeket akkor is ki kell cserélni, ha bármelyik vastagsága a megengedett tartomány alsó határán kívül esik (lásd. Műszaki adatok).
3. Csatlakoztassa a DTI mérőórát az agyszerelvényhez úgy, hogy a dugattyút a tárcsa oldalához nyomja.
4. Állítsa vissza a mérőt nullára, és a korong elforgatásával határozza meg az oldalirányú kifutás mértékét.
5. Hasonlítsa össze a mérési eredményt a követelményekkel! Műszaki adatok, ha szükséges, cserélje ki a lemezeket (lásd lent).
Eltávolítás és beszerelés
Figyelem! A féktárcsákat egy szettben egyidejűleg kell cserélni azonos tengely mindkét kerekéhez!
Első féktárcsák

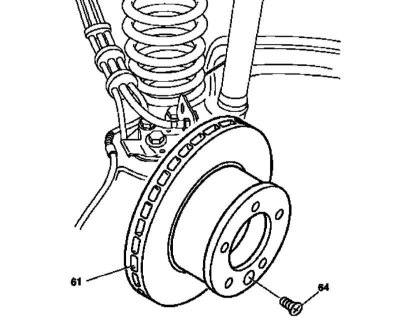

Az első kerék féktárcsa beszerelésének részletei
61 — Féktárcsa
64 - Rögzítőcsavar
1. Távolítsa el a fékbetéteket (lásd a részt Állapot ellenőrzés és fékbetétek csere).
2. Távolítsa el a féknyereget (lásd a részt Féknyergek ki- és beszerelése).
3. Csavarja ki a rögzítőcsavart (64) és vegye le a féktárcsát (61) - a csavart ki kell cserélni.
4. A beszerelés fordított sorrendben történik - beszerelés előtt kenje be a tárcsa ülékfelületét MB 000 989 63 51 számú tartós zsírral.
Online forrásból átvett publikáció: MERCEDESMAN.ru
5. Végül ellenőrizze a fékfolyadék szintjét, és ha szükséges, végezze el a megfelelő beállításokat (lásd a fejezetet Rendszeres gondozás és karbantartás).
Első féktárcsák
1. Távolítsa el a féknyereget (lásd a részt Féknyergek ki- és beszerelése).
2. Távolítsa el a fékbetéteket (lásd a részt Állapot ellenőrzés és fékbetétek csere).
3. Távolítsa el a horgonytartót (6), - készítse elő az önzáró csavarokat.
4. Húzza vissza a rögzítőfékpofákat.
5. Csavarja ki a rögzítőcsavart és távolítsa el a féktárcsát.
6. A beszerelés fordított sorrendben történik.
7. Végül ellenőrizze a fékfolyadék szintjét, és ha szükséges, végezze el a megfelelő beállításokat (lásd a fejezetet Rendszeres gondozás és karbantartás).
