Праверка зазору кіроўнага і прамежкавага валаў

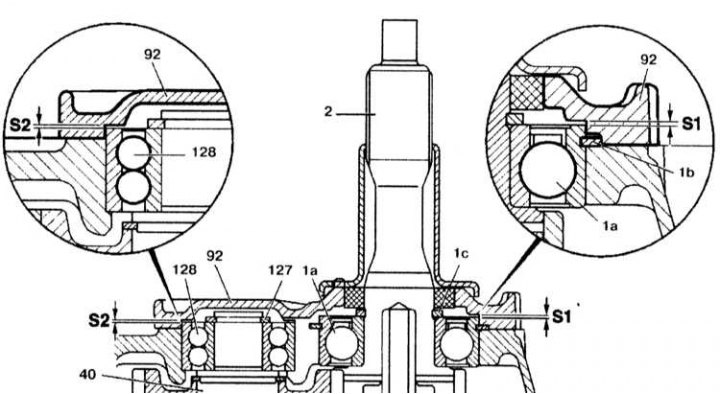

1a - Шарыкавы падшыпнік кіроўнага вала; 1b, 1c, 127 - Стопарныя кольцы; 2 - Вядучы вал; 40 - Прамежкавы вал; 92 - Пярэдняя крышка скрынкі перадач; 128 - Шарыкавы падшыпнік прамежкавага вала; S1 - Зазор кіроўнага вала; S2 - Зазор прамежкавага вала
1. Вымерайце зазор паміж шарыкавым падшыпнікам кіроўнага вала і перадпакоем вечкам скрынкі перадач. Намінальная велічыня зазораў складае 0.1 мм.

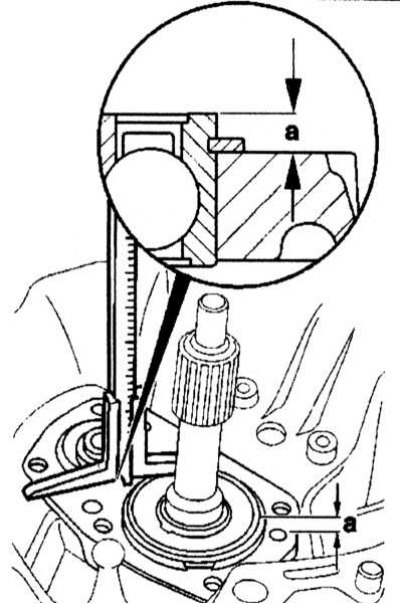

2. Вымерайце адлегласць "a" паміж вонкавым кольцам падшыпніка і кантактнай паверхняй корпуса каробкі перадач з дапамогай штангенцыркуля.

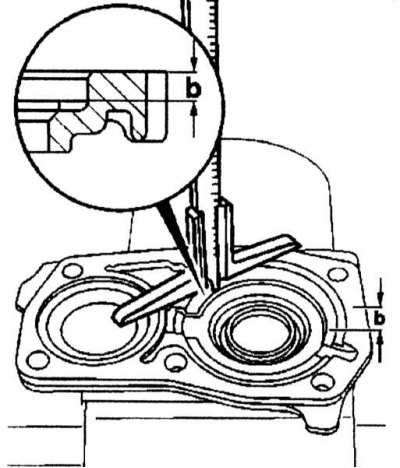

3. Вымерайце адлегласць "b" паміж ушчыльняльнай паверхняй вечка каробкі перадач і пазы падшыпніка з дапамогай штангенцыркуля.
4. Вылічэнне таўшчыні пракладак вырабляецца наступным чынам: Адлегласць "b" (6.1 мм) - Адлегласць "a" (5.2 мм) = Розніца (0.9 мм) - Зазор (0.1 мм) = Таўшчыня пракладкі (0.8 мм). Выпускаюцца пракладкі таўшчынёй 0.2, 0.3 і 0.5 мм.
5. Устаўце пракладкі ў пярэдняе вечка каробкі перадач і замацуеце іх з дапамогай змазкі.
6. Праверце зазор паміж шарыкавым падшыпнікам прамежкавага вала і пярэдняй вечкам каробкі перадач.
7. Усталюйце прамежкавы вал з шарыкавым падшыпнікам у корпус каробкі перадач з дапамогай пластыкавага малатка.

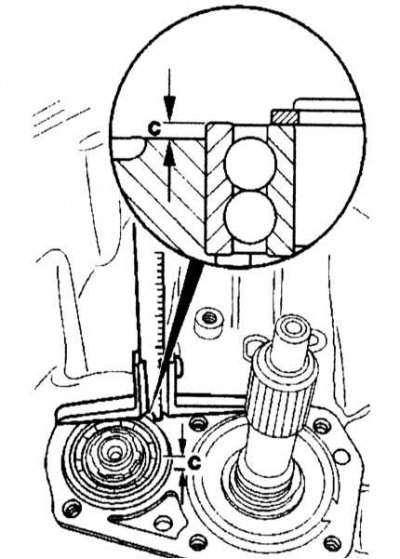

8. Вымерайце адлегласць "з" паміж вонкавым кольцам падшыпніка і кантактнай паверхняй корпуса каробкі перадач з дапамогай штангенцыркуля.

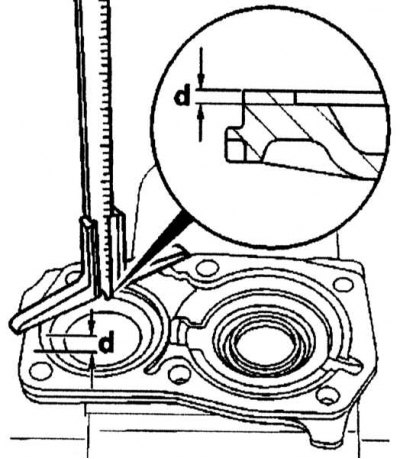

9. Вымерайце адлегласць "d" паміж ушчыльняльнай паверхняй пярэдняга вечка каробкі перадач і пазай з дапамогай штангенцыркуля.
10. Вызначыце таўшчыню пракладак: Адлегласць "d" (5.8 мм) - Адлегласць "з" (5.1 мм) = Розніца (0.7 мм) - Зазор (0.1 мм) = Таўшчыня пракладкі (0.6 мм). Выпускаюцца пракладкі таўшчынёй 0.2, 0.3 і 0.5 мм.
11. Устаўце пракладкі ў пярэдняе вечка каробкі перадач м замацуйце іх з дапамогай змазкі.
Устаноўка праводзіцца ў парадку, зваротным зняцці.
