Выняць з канаўкі ўсталявальнае кольца і зняць перадпакой ахоўнае вечка.
З дапамогай здымніка зняць з вала відэльца падшыпнік з канаўкай на вонкавым кольцы ў зборы з пругкай апорай. Выпрасаваць падшыпнік з апоры.
Праверыць знос усіх дэталяў.
Асцярожна запрасаваць у пругкую апору падшыпнік.
Усталяваць на вал відэльца задняе ахоўнае вечка.
Напрасаваць на вал відэльца падшыпнік у зборы з пругкай апорай.
Арыгінал можна знайсці на сайце: MercedesMAN.ru
Паставіць пярэдняе ахоўнае вечка, у канаўку вала відэлец завесці ўсталявальнае кольца так, каб перадпакой ахоўнае вечка была шчыльна прыціснутая да ўнутранага кольца падшыпніка.
Зрушыць гумовую абшэўку і нанесці на шлицы вала змазку Molykote Longterm 2.
Злучыць карданныя валы ў адпаведнасці з пазнакамі на мал. 205.

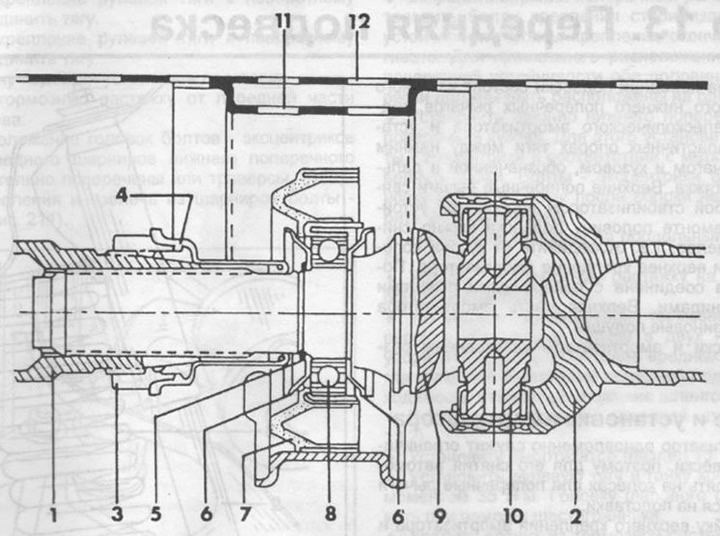

Мал. 207. Разрэз прамежкавай пары.
1 - пярэдні карданны вал,
2 - задні карданны вал,
3 - заціскная гайка,
4 - гумавая абшэўка,
5 - усталявальнае кольца,
6 - ахоўнае вечка,
7 - пругкая апора,
8 - шарыкападшыпнікамі,
9 - вал відэльцы,
10 - крыжавіна, іголкі і карпусы падшыпніка,
11 - узмацняльнік падлогі,
12 - падлога кузава.

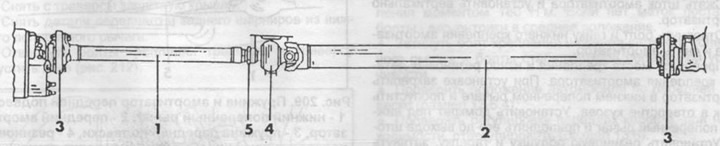

Мал. 208. Карданная перадача.
1 - пярэдні карданны вал,
2 - задні карданны вал,
3 - эластычная муфта,
4 - прамежкавая апора,
5 - заціскная гайка.
