Увага! Выконвайце ўсе неабходныя меры засцярогі, злучаныя з абслугоўваннем сістэм Да/У (гл. Раздзел Агульная інфармацыя і меры бяспекі)!
Датчык вільготнасці паветра
Дэталі ўстаноўкі датчыка вільготнасці паветра (В31/2)
1. Адкрыйце капот.
2. Зніміце рэзанатарную камеру паветранага тракта з вадазборнікам (гл. Главу Сістэмы харчавання і выпуску адпрацаваўшых газаў).
3. Павярнуўшы пад 45° у паказаным на малюнку стрэлкай напрамку, зніміце датчык вільготнасці паветра (В31/2) і адлучыце ад яго электраправодку.
4. Усталёўка вырабляецца ў зваротным парадку, - прасочыце, каб электраправодка датчыка не патрапіла пад кажух выпарніка.
Артыкул быў запазычаны з сайта [www.MercedesMan.ru]
Датчык тэмпературы і ціскі холадагенту

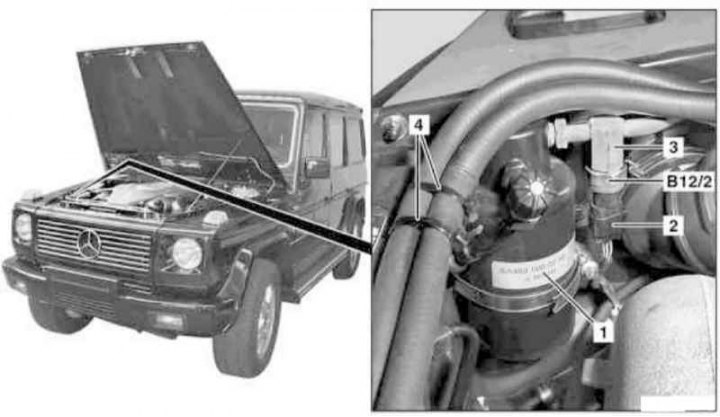

Дэталі ўстаноўкі датчыка тэмпературы і ціску холадагенту
1. Неабходнасць у замене дадзенага датчыка ўзнікае пры развіцці ўцечак холадагенту, а таксама пры выхадзе сістэмы Да / У з ладу.
Увага! Падчас выкананняў замены датчыка не дапушчайце трапленні вільгаці ў працоўны контур сістэмы!
2. Адкрыйце капот.
3. Зніміце рэсівер-асушальнік (1) (гл. Раздзел Зняцце і ўстаноўка рэсівера-асушальніка), - адразу ж закаркуйце адкрытыя канцы рэфрыжэратарных ліній прыдатнымі заглушкамі.
Увага! Рэсівер-асушальнік падлягае замене ў абавязковым парадку кожны раз выкрыцці працоўнага контуру сістэмы Да/У, - не забывайце пры дазапраўцы сістэмы ўлічваць аб'ём рэсівера (гл. Спецыфікацыі)!
4. Адпусціце бандажныя стужкі (4) і ссуньце ў бок шлангі ахаладжальнага тракта.
5. Адлучыце электраправодку (2) ад датчыка тэмпературы і ціску холадагенту (В12/2).
6. Утрымліваючы ад пракручвання напорную лінію (3), адкруціце і зніміце датчык (В12/2).
7. Усталёўка вырабляецца ў зваротным парадку, - не забывайце замяніць ушчыльняльныя кольцы, перад усталёўкай змазваючы іх разам з разьбовымі злучэннямі кампрэсарным маслам.
8. У заключэнне праверце спраўнасць функцыянавання сістэмы Да/У.
Датчык тэмпературы выпарніка
Дэталі ўстаноўкі датчыка тэмпературы выпарніка (В10/6)
1. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
2. Уключыце дапаможны і падлучыце яго да штатнай батарэі, затым адлучыце адмоўны провад ад батарэі.

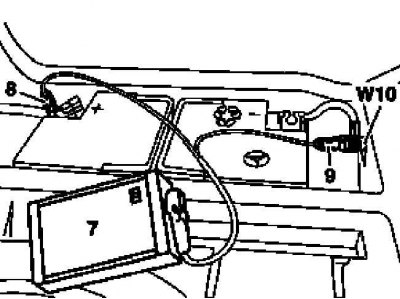

7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
3. Зніміце вечка злева пад панэллю прыбораў (гл. Главу Кузаў).
4. Пацягнуўшы ў паказаным на здымку стрэлкай кірунку, выміце тэмпературны датчык (В10/6) з кажуха выпарніка, затым адлучыце ад яго электраправодку.
5. Устаноўка праводзіцца ў зваротным парадку.
6. У заключэнне дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID) і здзейсніце ачыстку памяці модуля бартавой самодіагностікі (гл. Главу Сістэмы электраабсталявання рухавіка).
