Спецыфікацыі рухавікоў (Mercedes-Benz G-Class W463)

0
Змест: Бензінавыя мадэлі ↡ Дызельныя мадэлі ↡
Заўвага. Ніжэй прыведзены параметры, якія выкарыстоўваюцца пры выкананні апісваных у гэтым раздзеле працэдур. Падрабязныя нарматыўныя звесткі можна атрымаць на фірменных станцыях тэхабслугоўвання СТА Mercedes-Benz. Асобныя характарыстыкі прыведзены таксама ў тэксце Кіраўніка і ў выпадку абавязковасці іх выканання выдзелены тоўстым шрыфтам.


Заўвага. Ніжэй пералічаны толькі значэння, тыповыя для ўсіх рухавікоў разгляданых серый.


Бензінавыя мадэлі



Агульныя параметры



Тып рухавіка
  • М112
V-вобразны, 6-цыліндравы, DOHC, з вадзяным астуджэннем, ланцужным прывадам ГРМ і мікрапрацэсарным кіраваннем
  • М113
V-вобразны, 8-цыліндравы, DOHC, з вадзяным астуджэннем, ланцужным прывадам ГРМ і мікрапрацэсарным кіраваннем
Мадэльны шэраг прымянення
  • G320 (463.945)
112.945
  • G500 (463.249)
113.962
  • G55 AMG (463.246)
113.982
Аб'ём рухавіка, л
М112 3.2
М113
  • 113.962
5.0
  • 113.982
5.5
Колькасць клапанаў на цыліндр 3
Ступень сціску 10.0:1
Ціск кампрэсіі, атм
  • Намінальнае значэнне
12÷14
  • Мінімальнае дапушчальнае значэнне
9.0
  • Максімальная дапушчальная розніца ў паказаннях паміж цыліндрамі
1.5
Парадак працы цыліндраў
  • М112
1-5-3-6-2-4
  • М113
1-5-4-8-6-3-7-2
Клапанныя зазоры Аўтаматычнае рэгуляванне, - гідракампенсатары

Галоўка цыліндраў



Класіфікацыя пракладак галовак цыліндраў для рухавікоў

Абазна-
чэнне
руха
цяля

Аб'ём
цылінд
роў, л

Дыяметр цылінд-
роў (З), мм

Маркіроўка
галоўкі (А/У)



112.945

3.2

92.00

А

1120160320/0420



113.962

5.0

97.00

А

1130100220/0320

113.982

5.5

Звесткі адсутнічаюць

Звесткі адсутнічаюць

Звесткі адсутнічаюць

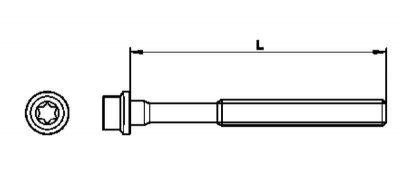

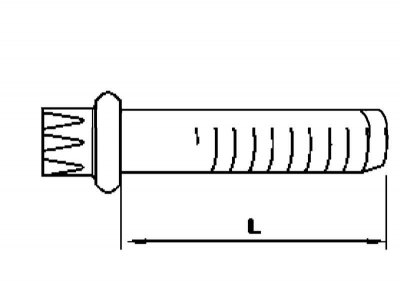

Памеры нітаў мацавання галоўкі цыліндраў



Памеры нітаў мацавання галоўкі цыліндраў


Разьба М11
Даўжыня (L), мм
  • Новы ніт
141.5
  • Лімітавае дапушчальнае значэнне
144.5

Накіроўвалыя ўтулкі клапанаў

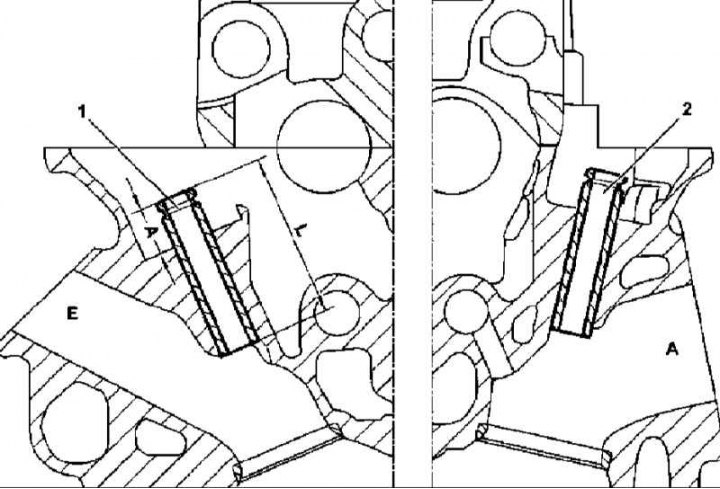

Схема пасадкі накіроўвалых утулак клапанаў

Схема пасадкі накіроўвалых утулак клапанаў
1 - Накіроўвалая ўтулка впускнога клапана
2 - Накіроўвалая ўтулка выпускнога клапана
А - Пасадкавая глыбіня ўтулкі
L - Поўная даўжыня ўтулкі


Дыяметр гнязда пад пасадку накіроўвалай утулкі клапана, мм
  • Стандартны памер
12.500÷12.511
  • Стандартны памер I (сіні)
12.520÷12.531
  • Рамонтны памер I (чырвоны)
12.700÷12.711
  • Рамонтны памер II (жоўты)
13.100÷13.111
Вонкавы дыяметр накіроўвалай утулкі клапана, мм
  • Стандартны памер
12.540÷12.551
  • Стандартны памер I (сіні)
12.560÷12.571
  • Рамонтны памер I (чырвоны)
12.740÷12.751
  • Рамонтны памер II (жоўты)
13.140÷13.151
Даўжыня накіроўвалай утулкі клапана, мм
  • Впускныя і выпускныя клапаны
50

Геаметрычныя характарыстыкі накіроўвалай утулкі, мм

А 14/03 ±0.2

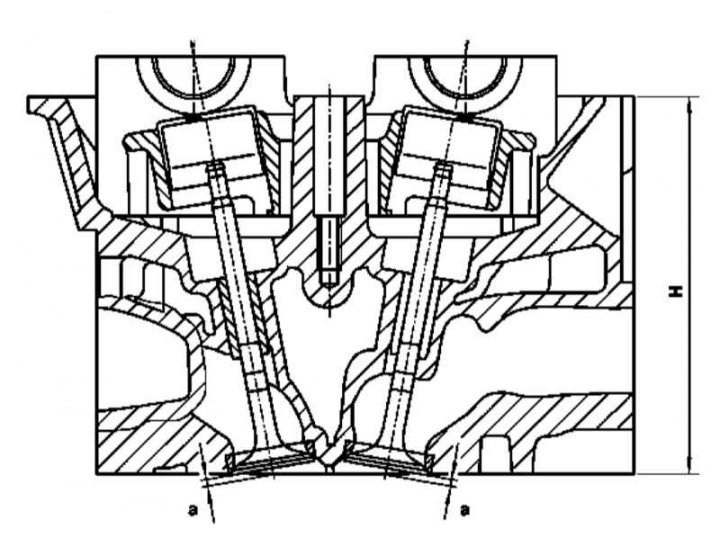

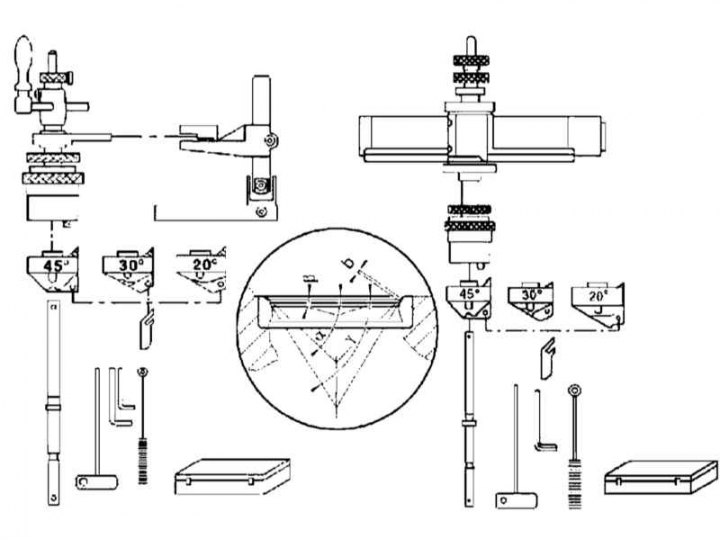

Дэталі ўстаноўкі і геаметрычныя параметры затамкавых сёдлаў (рухавікі серый 112 і 113)

Дэталі ўстаноўкі і геаметрычныя параметры затамкавых сёдлаў (рухавікі серый 112 і 113)
D1 - Гняздо пад пасадку сядла впускнога клапана
D2 - Гняздо пад пасадку сядла выпускнога клапана
a - Працоўны кут скосу фаскі
b - Верхні карэкціровачны кут
g - Ніжні карэкціровачны кут
А - Шырыня працоўнай фаскі сядла




Сядла клапанаў

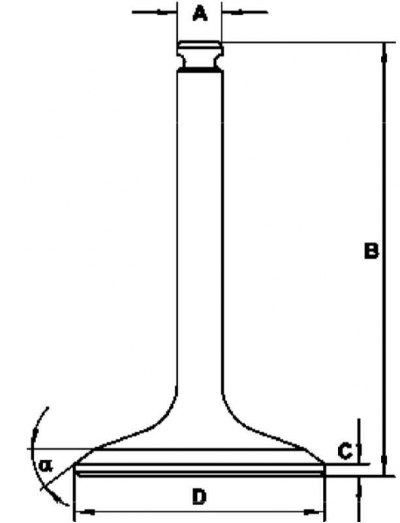

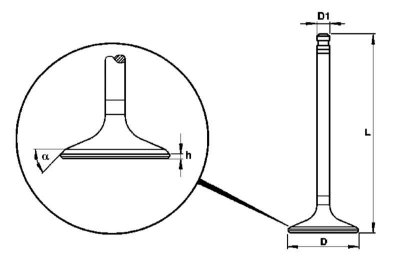

Рухавікі серый 112 і 113

Рухавікі серый 112 і 113
А - Дыяметр стрыжня
У - Даўжыня
З - Вышыня талеркі
D - Дыяметр талеркі
a - Кут нахілу фаскі


Геаметрычныя параметры клапанаў (гл. супр. ілюстрацыю)
D, мм
М112
  • Впускныя клапаны
36 ±0.1
  • Выпускныя клапаны
41 ±0.1
М113
  • Впускныя клапаны
38 ±0.1
  • Выпускныя клапаны
43 ±0.1
З (для новага клапана), мм
  • Впускныя клапаны
1.2
  • Выпускныя клапаны
1.6
А, мм
  • Впускныя клапаны
6.975
  • Выпускныя клапаны
6.970
У, мм
М112
  • Впускныя клапаны
119.40 ±0.2
  • Выпускныя клапаны
122.25 ±0.2
М113
  • Впускныя клапаны
119.10 ±0.2
  • Выпускныя клапаны
121.80 ±0.2

Блок цыліндраў



Картэр

Дыяметр цыліндраў, мм
М112
Стандартны памер
  • Маркіроўка Х
89.900÷89.915
  • Маркіроўка Д
89.950÷89.965
Рамонтны памер 90.150÷90.165
М113
Стандартны памер
  • Маркіроўка Х
97.000÷97.015
  • Маркіроўка Д
97.050÷97.065
Рамонтны памер 97.250÷97.265

Каленчаты вал

Каленчаты вал

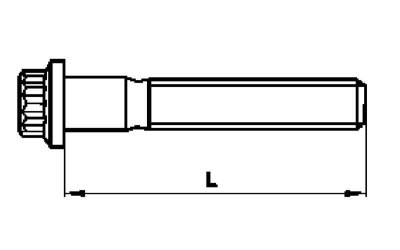

Памеры нітаў мацавання вечкаў шатун падшыпнікаў (гл. супр. ілюстрацыю)
Разьба М8x1
Даўжыня, мм
  • Новы ніт
47
  • Лімітавае дапушчальнае значэнне
47.6

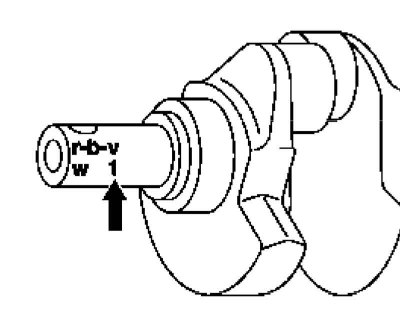

Абазначэнні упартых паўколец каленчатага вала



Абазначэнні упартых паўколец каленчатага вала


Блок
цыліндраў
Цапфа каленчатага вала
Упартыя паўкола
Велічыня восевага
люфт вала, мм
Абозн.
Надпіс
Абозн.
Маркі-
роўка
Код
N
O
N
Літарна-лічбавы код
0,10÷0,266
Код
N1
1
N1
Літарна-лічбавы код
0,10÷0,266

Балансавальны вал (серыя 112)

Лімітавая дапушчальная даўжыня ніта мацавання процівагі, мм

50.7


Шатунна-поршневыя зборкі

Дыяметр поршняў, мм
М112
Стандартны памер
  • Маркіроўка Х
89.872÷89.902
  • Маркіроўка Д
89.872÷89.902
Рамонтны памер 90.122÷90.152
М113
Стандартны памер
  • Маркіроўка Х
96.972÷97.000
  • Маркіроўка Д
97.022÷97.050
Рамонтны памер 97.222÷97.250
Максімальная дапушчальная велічыня люфт поршні, мм 0.043
Велічыня радыяльнага люфту шатун падшыпнікаў (новыя падшыпнікі), мм 0.026÷0.054

Восевы люфт шатуноў

Каляровая маркіроўка ўкладыша
Велічыня восевага шатуна, мм
Верхнія ўкладышы (шатуны)
Ніжнія ўкладышы (вечкі)
Жоўты
Жоўты
0,026÷0,054
Сіні
Чырвоны
0,026÷0,054
Чырвоны
Сіні
0,026÷0,054

Памеры поршневых кольцаў, мм
Кампрэсійныя кольцы
М112 83.2x1.5x3.1
М113
  • 113.982
97.0x1.2x3.5
  • 113.962
97.0x1.5x3.1
Маслаздымнае кольца
М112 83.2x3.5x3.5
М113
  • 113.982
97.0x1.5x4.0
  • 113.962
97.0x3.5x3.5

Высілкі зацягвання разьбовых злучэнняў, Нм



Зліўны корак паддона картэра рухавіка (М14) 30/32
Вечка кажуха алейнага фільтра 25
Саманаразны ніт мацавання нацягвальніка да вечка прывада ГРМ
  • Разьба не нарэзана
35
  • Разьба нарэзана
25
Ніты мацавання дэмпфера нацягвальніка рамяня
прывада дапаможных агрэгатаў
  • Да нацягвальніка
25
  • Да вадзяной помпы
35
Ніты мацавання нацягвальніка 25
Тынкавы вузел падлучэння які падае бензаправода да паліўнай магістралі 38
Фланцавае злучэнне прыёмнай трубы сістэмы выпуску якія адпрацавалі газаў з выпускным калектарам 20
Ніты мацавання стартара да картэра рухавіка 42
Ніты мацавання падушак перадпакояў апор да подрамнику 35
Ніты М8 мацавання гідратарнсфарматара да прываднага дыска 42
Ніты мацавання АТ да рухавіка
  • М10×40 і М10×90
40
  • М12
-
Вузлы мацавання гідраўлічных ліній да рулявой помпы
Напорная лінія
  • М14x1.5
-
  • М16x1.5
45
Зваротная лінія 2
Шрубы мацавання кампрэсара К/У да апорнага кранштэйна 20
Ніты мацавання вечка прывада ГРМк блоку і галоўцы цыліндраў 20
Ніт М8x78 мацавання накіроўвалага шківа рамяня прывада Да / У і дапаможных агрэгатаў да вечка прывада ГРМ 68
Ніты мацавання вадзяной помпы
  • Саманаразныя
    • М6
      • Разьба не нарэзана
14
      • Разьба нарэзана
10
    • М8
      • Разьба не нарэзана
35
      • Разьба нарэзана
25
  • Стандартныя (М7)
10
Мацаванне шківа прывада вадзяной помпы 10
Ніты мацавання кажуха тэрмастата (М6) 10
Ніты мацавання рулявой помпы
  • Саманаразныя
    • Разьба не нарэзана
35
    • Разьба нарэзана
20
  • Стандартныя
25
Ніты мацавання ўпускнога трубаправода да галоўак цыліндраў (М8) 20
Нацягвальнік ланцуга ў вечку прывада ГРМ 80
Ніт мацавання зорачак размеркавальных валаў (М12x45)
  • Стадыя 1
50
  • Стадыя 2
Дацягнуць на кут 90°
Датчык Хола размеркавальнага вала ў галоўцы цыліндраў 8
Ніты мацавання мастоў падшыпнікаў размеркавальных валаў да галоўак
  • М7x45
    • Стадыя 1
15
    • Стадыя 2
-
  • М7x84
    • Стадыя 1
10
    • Стадыя 2
Дацягнуць на кут 90°
Ніты мацавання зорачак размеркавальных валаў (М12x45)
  • Стадыя 1
50
  • Стадыя 2
Дацягнуць на кут 90°
Ніты мацавання галоўкі цыліндраў
  • Да блока рухавіка (унутраны TORX)
    • Стадыя 1
10
    • Стадыя 2
30
    • Стадыя 3
Дацягнуць на кут 90°
    • Стадыя 4
Дацягнуць на кут 90°
  • Да вечка прывада ГРМ
20
Ніты мацавання накрывак галовак цыліндраў 10
Гайка мацавання злучальнай трубкі да клапана EGR 40
Фланцавае злучэнне прыёмнай трубы сістэмы выпуску якія адпрацавалі газаў з выпускным калектарам 20
Гайкі мацавання выпускнога калектара 16
Ніты мацавання кантавой крышкі рухавіка 10
Цэнтральны ніт мацавання дэмпфера крутильных ваганняў
  • Стадыя 1
200
  • Стадыя 2
Дацягнуць на кут 95°
Ніты мацавання прываднага дыска да каленчатага вала
  • Стадыя 1
45
  • Стадыя 2
Дацягнуць на кут 90°
Ніты мацавання накрывак карэнных падшыпнікаў
  • М8
    • Акрамя бакавых
      • Стадыя 1
20
      • Стадыя 2
Дацягнуць на кут 90°
    • Бакавыя
30
  • М10
    • Стадыя 1
30
    • Стадыя 2
Дацягнуць на кут 90°
Ніты мацавання вечкаў ніжніх галовак шатуноў
  • Стадыя 1
5
  • Стадыя 2
25
  • Стадыя 3
Дацягнуць на кут 90°
Болт М7x16.5 мацавання стопарнай пласціны да балансавальнага вала (М112) 15
Ніт мацавання процівагі да балансавальнага вала (М112)
  • Стадыя 1
20
  • Стадыя 2
Дацягнуць на кут 90°
Ніты/гайкі мацавання падушкі задняй апоры падвескі сілавога агрэгата
  • Да картэра трансмісіі
35
  • Да папярочнай бэлькі
35
Гайкі мацавання папярочнай бэлькі да рамы аўтамабіля 35
Ніты мацавання левай і правай бакавых апор падвескі сілавога агрэгата да картэра рухавіка
  • Стадыя 1
20
  • Стадыя 2
Дацягнуць на кут 90°
Ніты мацавання падушак перадпакояў апор падвескі сілавога агрэгата
  • Да падрамніка
35
  • Да кранштэйна апоры
65
Вечка кажуха алейнага фільтра 25
Ніты мацавання кажуха зборкі алейнага фільтра 70
Мацаванне вадкаснага цеплаабменніка алейнага фільтра 11
Зліўны корак паддона картара (М14) 30
Саманаразныя балты мацавання ніжняй секцыі паддона картэра да верхняй
  • Разьба не нарэзана
14
  • Разьба нарэзана
10
Ніты мацавання верхняй секцыі паддона картэра да блока цыліндраў
  • М6
9
  • М8
20
Ніты мацавання датчыка ўзроўню алею
да верхняй секцыі паддона картара 10
Ніты мацавання маслараспыляльнікаў 15
Ніты мацавання алейнай помпы (М8x30) 20




Дызельныя мадэлі



Заўвага. Ніжэй пералічаны толькі значэння, тыповыя для ўсіх рухавікоў разгляданых серый.


Агульныя параметры



Тып рухавіка
  • М612
Радны (R), 5-цыліндравы, DOHC, турбированный, з вадзяным астуджэннем, ланцужным прывадам ГРМ
  • М628
V-вобразны, 8-цыліндравы, DOHC, турбированный, з вадзяным астуджэннем, ланцужным прывадам ГРМ
Мадэльны шэраг прымянення
  • G270 CDI (463.323)
612.965
  • G400 CDI (463.333)
628.962
Аб'ём рухавіка, л
  • М612
2.7
  • М628
4.0
Колькасць клапанаў на цыліндр 4
Ціск кампрэсіі, атм
  • Намінальнае значэнне
29÷35
  • Мінімальнае дапушчальнае значэнне (прыблізна)
18
Максімальная дапушчальная розніца ў паказаннях паміж цыліндрамі 3.0
Парадак працы цыліндраў
  • М612
1-2-4-5-3
  • М628
1-5-4-8-6-3-7-2
Клапанныя зазоры Ці не рэгулююцца, т.к. ужытыя гідракампенсатары

Галоўка цыліндраў



М612

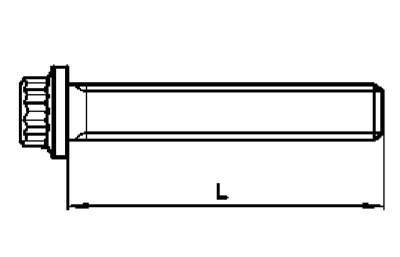

Памеры нітаў мацавання галоўкі цыліндраў

Памеры нітаў мацавання галоўкі цыліндраў


Разьба М12
Даўжыня, мм
  1. Акрамя М612.990
  • Новы ніт
102
  • Лімітавае дапушчальнае значэнне
104
  1. М612.990
  • Новы ніт
107
  • Лімітавае дапушчальнае значэнне
-

Дэталі ўстаноўкі клапанаў у галоўцы цыліндраў (рухавікі серыі 612)

Дэталі ўстаноўкі клапанаў у галоўцы цыліндраў (рухавікі серыі 612)
а - Пасадка новага клапана пры новым сядле
Н - Вышыня галоўкі цыліндраў




Поўная вышыня галоўкі цыліндраў, мм
Намінальнае значэнне 126.85÷127.15
Лімітавае дапушчальнае значэнне -

Сядла клапанаў



Расточванне сёдлаў клапанаў (рухавікі серыі 612)

Расточванне сёдлаў клапанаў (рухавікі серыі 612)
b - Шырыня працоўнай фаскі
a - Кут нахілу працоўнай фаскі
g - Карэкціровачны кут


Геаметрычныя характарыстыкі сядла клапана
Усе клапаны
  • a
45° (-30')
  • b, мм
1.0÷1.5
  • g
30° (±15')
  • А, мм
0.9÷1.1
Максімальная дапушчальная авальнасьць, мм 0.03

Клапаны



D - Дыяметр талеркі

D - Дыяметр талеркі
h - Вышыня цыліндрычнай часткі талеркі (поясок)
D1 - Дыяметр стрыжня
L - Даўжыня клапана


Дыяметр талеркі (D), мм
  • Впускныя клапаны
30.1÷30.3
  • Выпускныя клапаны
28.3÷28.5
Вышыня цыліндрычнай часткі (пояску) талеркі (h), мм
  • Усе клапаны
1.7÷1.9
Кут нахілу працоўнай фаскі (a)
  • Усе клапаны
45° (+15')
Дыяметр стрыжня (D1), мм
  • Впускныя клапаны
6.960÷6.975
  • Выпускныя клапаны
6.955÷6.970
Павярхоўнае армаванне сядла
  • Усе клапаны
Адсутнічае
Натрыевае запаўненне
  • Усе клапаны
Адсутнічае
Даўжыня клапана (L), мм
  • Впускныя клапаны
104.7÷104.9
  • Выпускныя клапаны
104.5÷104.9
Ідэнтыфікацыйная маркіроўка талеркі
  • Впускныя клапаны
Е 611 01
  • Выпускныя клапаны
А 611 01 05
Адлегласць ад тарца стрыжня клапана да падставы падшыпніка размеркавальнага вала (Т), мм
  • Усе клапаны
17.1÷17.9
Пасадка новага клапана пры новым сядле (а), мм
  • Впускныя клапаны
1.1÷1.5
  • Выпускныя клапаны
1.0÷1.4

Серыя 628



Памеры нітаў мацавання галоўкі цыліндраў



Памеры нітаў мацавання галоўкі цыліндраў


Разьба М12
Даўжыня, мм
  • Новы ніт
201.5
  • Лімітавае дапушчальнае значэнне
203

Блок цыліндраў



Серыя 612



Махавік

Лімітавая велічыня папярочнага біцця зубчастага вянка, мм 0.4
Дыяметр цэнтравальнай утулкі зубчастага вянка, мм 276.05 (±0.05)

Картэр

Дыяметр ложкаў карэнных падшыпнікаў, мм 62.500÷62.519
Шырыня ложка ўпартага падшыпніка, мм 19.979÷20.000
Лімітавая дапушчальная велічыня овальности/ конуснасці пасцеляў карэнных падшыпнікаў, мм 0.02

Каленчаты вал

Каленчаты вал


Памеры нітаў мацавання вечкаў карэнных падшыпнікаў
Разьба М11
Даўжыня (L), мм
  • Новы ніт
61.8÷62.2
  • Лімітавае дапушчальнае значэнне
63.8
Велічыні люфт каленчатага вала ў карэнных падшыпніках, мм
  1. Радыяльны люфт
  • Намінальнае значэнне
0.03÷0.05
  • Лімітавае дапушчальнае значэнне
0.08
  1. Восевы люфт
  • Намінальнае значэнне
0.10÷0.25
  • Лімітавае дапушчальнае значэнне
0.3

Укладышы карэнных падшыпнікаў



Таўшчыня ўкладышаў карэнных падшыпнікаў (верхнія і ніжнія ўкладышы), мм
Стандартны памер (Ø 58.00 мм)
  • Сіняя маркіроўка (код 52)
2.255÷2.260
  • Жоўтая маркіроўка (код 54)
2.260÷2.265
  • Чырвоная маркіроўка (код 56)
2.265÷2.270
  • Белая маркіроўка (код 57)
2.270÷2.275
  • Пурпурная маркіроўка (код 58)
2.275÷2.280

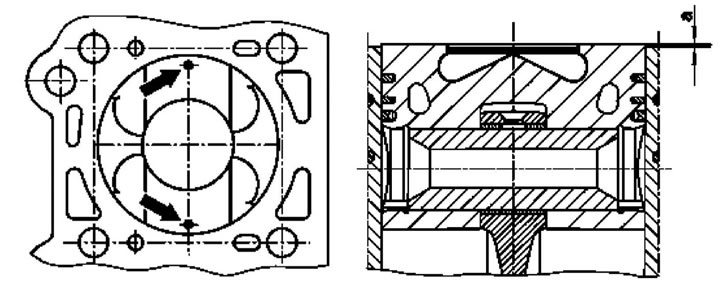

Шатунна-поршневыя зборкі

Шатунна-поршневыя зборкі


Велічыня выступу поршня (а) у новым картэры, мм 0.38÷0.62
Велічыня бакавога люфту поршневых кольцаў, мм
  • Канаўка 1
0.12÷0.16
  • Канаўка 2
0.05÷0.09
  • Канаўка 3
0.03÷0.07
Велічыня зазораў у замках поршневых кольцаў, мм
  • Канаўка 1
0.22÷0.42
  • Канаўка 2
0.20÷0.40
  • Канаўка 3
0.20÷0.40

Спецыфікацыі рухавікоў


Ніты мацавання ніжніх галовак шатуноў
  • Дыяметр разьбовай часткі
8x1
  • Даўжыня (L) (гл. супр. ілюстрацыю), мм
  • Новы ніт
47 ±0.3
  • Лімітавае дапушчальнае значэнне
48

1 - Шатун; 2 - Вечка ніжняй галоўкі; 3 - Утулка; 4 - Накіроўвалая ўтулка; 5 - Ніт; 6 -…

1 - Шатун; 2 - Вечка ніжняй галоўкі; 3 - Утулка; 4 - Накіроўвалая ўтулка; 5 - Ніт; 6 - Балансавальны груз; 7 - Маркіровачная пляцоўка; 8 - Пазы пад язычкі ўкладышаў; 9 - Маслаток; 10 - Свідраванні распырсквання алею


Памеры бадзягаў
Адлегласць паміж цэнтрамі шатун падшыпніка і адтуліны пад пасадку поршневага пальца (L), мм 148.970÷149.030
Шырыня галовак шатуна (У і b), мм 21.940÷22.000
Унутраны дыяметр ніжняй галоўкі шатуна (D1), мм 51.600÷51.614
Лімітавыя дапушчальныя велічыні авальнасці і конуснасці пасцелі шатуннага падшыпніка, мм 0.02
Лімітавая дапушчальная велічыня скручвання шатуна на даўжыні больш за 100 мм 0.100
Лімітавая дапушчальная велічыня парушэння соосности галовак шатуна, мм 0.045
Унутраны дыяметр ўтулкі верхняй галоўкі шатуна (d), мм 30.018÷30.024
Базавы дыяметр утулкі верхняй галоўкі шатуна (d1), мм 32.500÷32.525
Велічыня люфту пасадкі поршневага пальца ў шатуне, мм 0.018÷0.024
Лімітавая дапушчальная розніца шаляў шатунных зборак, г 2

Серыя 628



Картэр

Дыяметр ложкаў карэнных падшыпнікаў, мм
Базавае значэнне 74.500÷74.519
  • Код 52 (першая стадыя, сіні)
74.500÷74.506
  • Код 54 (другая стадыя, жоўты)
74.506÷74.512
  • Код 52 (трэцяя стадыя, чырвоны)
74.512÷74.519
Шырыня ложка ўпартага падшыпніка, мм 25.29÷25.50
Лімітавая дапушчальная велічыня овальности/конуснасці пасцеляў карэнных падшыпнікаў, мм 0.02

Каленчаты вал

Каленчаты вал


Памеры нітаў мацавання ніжняй секцыі картэра (мост накрывак карэнных падшыпнікаў)
Разьба М11
Даўжыня (L), мм
  • Кароткія балты
    • Новы ніт
113
    • Лімітавае дапушчальнае значэнне
115
  • Доўгія балты
    • Новы ніт
135
    • Лімітавае дапушчальнае значэнне
137
Велічыні люфт каленчатага вала ў карэнных падшыпніках, мм
  • Радыяльны люфт
    • Намінальнае значэнне
0.03÷0.05
    • Лімітавае дапушчальнае значэнне
0.08
  • Восевы люфт
    • Намінальнае значэнне
0.10÷0.25
    • Лімітавае дапушчальнае значэнне
0.3

Укладышы карэнных падшыпнікаў

Таўшчыня ўкладышаў карэнных падшыпнікаў (верхнія і ніжнія ўкладышы), мм
Стандартны памер (Ø 70.00 мм)
  • Сіняя маркіроўка (код 52)
2.252÷2.257
  • Жоўтая маркіроўка (код 54)
2.257÷2.262
  • Чырвоная маркіроўка (код 56)
2.262÷2.267
  • Белая маркіроўка (код 57)
2.267÷2.272
  • Пурпурная маркіроўка (код 58)
2.272÷2.277

Шатунна-поршневыя зборкі

Шатунна-поршневыя зборкі


Ніты мацавання ніжніх галовак шатуноў
Разьба 8x1
Даўжыня (L) (гл. супр. ілюстрацыю), мм
  • Новы ніт
47
  • Лімітавае дапушчальнае значэнне
48
Велічыня бакавога люфту поршневых кольцаў, мм
  • Канаўка 1
0.12÷0.16
  • Канаўка 2
0.065÷0.110
  • Канаўка 3
0.03÷0.07
Велічыня зазораў у замках поршневых кольцаў, мм
  • Канаўка 1
0.40÷0.55
  • Канаўка 2
0.25÷0.50
  • Канаўка 3
0.20÷0.40

Высілкі зацягвання разьбовых злучэнняў, Нм



Усе рухавікі
Вечка кажуха алейнага фільтра 25
Ніт мацавання паліўнага фільтра да паветраразмеркавальніка
  • М612
14
  • М628
9
Вінт стяжного хамута мацавання паліўнага фільтра (М612) 9
Серыя 612
Шрубы мацавання аздобнай панэлі вечка галоўкі цыліндраў 10
Шрубы мацавання аздобнай панэлі паветраразмеркавальніка 10
Ніты апорнага кранштэйна рукавы размеркавання паветра наддува 20
Вузлы мацавання напорнай лініі рулявой помпы
  • М14x1.5
-
  • М16x1.5
45
Полы ніт штуцэрнага злучэння маслоотводящей лініі да радыятара 30
Ніты мацавання кампрэсара Да/У да вечка прывада ГРМ 20
Ніты мацавання да рухавіка АТ
  • М10×40 і М10×90
40
  • М12
-
Ніты мацавання пярэдняга вечка галоўкі цыліндраў 14
Ніты мацавання галоўкі цыліндраў да вечка прывада ГРМ (М8) 20
Ніты мацавання вечка прывада ГРМ да картэра рухавіка
  • М6
-
  • М8
20
Ніты мацавання паддона картара
  • Да блока рухавіка
    • М6
9
    • М8
20
    • М10
-
  • Да вечка прывада ГРМ (М6)
9
  • Бакавыя балты
9
Зліўны корак паддона картара (М14) 30
Цэнтральны ніт дэмпфера крутильных ваганняў
  • Клас трываласці 8.8
    • Стадыя 1
200
    • Стадыя 2
Дацягнуць на кут 90°
  • Клас трываласці 10.9
    • Стадыя 1
325
    • Стадыя 2
Дацягнуць на кут 90°
Ніты мацавання кампрэсара Да/У да вечка прывада ГРМ 20
Ніты мацавання вечкаў падшыпнікаў размеркавальных валаў да галоўкі цыліндраў 9
Ніт мацавання зорачкі выпускнога размеркавальнага вала 18
Ніт мацавання прамежкавай зорачкі ТНВД 40
Ніт мацавання нацягвальніка газаразмеркавальнага ланцуга да вечка прывада ГРМ 80
Ніты мацавання галоўкі цыліндраў
  • М8
20
  • М12
    • Стадыя 1
60
    • Стадыя 2
Дацягнуць на кут 90°
    • Стадыя 3
Дацягнуць на кут 90°
Гайка напорнай лініі ТНВД/паліўная размеркавальная магістраль 20
Вузел падлучэння пярэдняга каталітычнага пераўтваральніка да турбакампрэсара 30
Ніт мацавання лініі адводу алею турбакампрэсара 9
Ніты мацавання апорнага кранштэйна да турбакампрэсара 30
Ніты размеркавальнага рукава гасцінца наддува паветра
  • М5
-
  • М7
16
Хамуты паветранага тракта 3
Ніт мацавання апорнага кранштэйна да размеркавальнага рукава гасцінца наддува паветра 20
Ніт мацавання апорнага кранштэйна да мантажнага клямара рухавіка 40
Ніты мацавання электраматора адключэння впускного порта да рукава размеркавання паветра тракта наддува 9
Гайкі мацавання выпускнога калектара на галоўцы цыліндраў 30
Ніты мацавання задняй кантавой крышкі рухавіка 9
Ніты мацавання махавік / прываднага дыска да каленчатага вала
  • Стадыя 1
45
  • Стадыя 2
Дацягнуць на кут 90°
Вечка кажуха алейнага фільтра 25
Мацаванне вадкаснага цеплаабменніка алейнага фільтра 15
Ніты мацавання паддона картара
  • Да блока рухавіка
    • М6
9
    • М8
20
    • М10
-
  • Да картэра трансмісіі
40
  • Да вечка прывада ГРМ (М6)
9
Ніты мацавання датчыка ўзроўня алею да паддона картара 14
Ніты мацавання алейнай помпы 18
Ніты мацавання вечкаў ніжніх галовак шатуноў (шатунных падшыпнікаў)
  • Стадыя 1
5
  • Стадыя 2
25
  • Стадыя 3
Дацягнуць на кут 90°
Ніты мацавання вечкаў карэнных падшыпнікаў каленчатага вала (М11)
  • Стадыя 1
55
  • Стадыя 2
Дацягнуць на кут 90°
Серыя 628
Нацягвальнік рамяня прывада дапаможных агрэгатаў у картэры рухавіка 30
Вузел падлучэння пярэдняга каталітычнага пераўтваральніка да турбакампрэсара 15
Ніты мацавання гідратарнсфарматара да прываднага дыска (М8) 42
Накідныя гайкі/полыя балты штуцэрных ліній гасцінца астуджэння ATF 35
Вузлы мацавання напорнай лініі рулявой помпы
  • М14x1.5
-
  • М16x1.5
45
Полы ніт штуцэрнага злучэння маслоотводящей лініі да радыятара 30
Ніт мацавання рэфрыжэратарнай лініі да кампрэсара К/У 20
Ніты мацавання да рухавіка АТ
  • М10×40 і М10×90
40
  • М12
-
Ніты мацавання пярэдняга вечка галоўкі цыліндраў 14
Штыфты клепаных звёнаў газаразмеркавальнага ланцуга (арыенціровачнае значэнне) 28
Ніты мацавання вечкаў падшыпнікаў размеркавальных валаў да галоўкі цыліндраў 9
Ніт мацавання зорачкі выпускнога размеркавальнага вала 18
Ніт мацавання прамежкавай зорачкі ТНВД 40
Ніт мацавання нацягвальніка газаразмеркавальнага ланцуга да вечка прывада ГРМ 80
Ніты мацавання крышкі цэнтрыфугі да картэра рухавіка 8
Ніты мацавання галовак цыліндраў
  • Да вечка прывада ГРМ (М8)
20
  • Да блока рухавіка
    • Стадыя 1
20
    • Стадыя 2
60
    • Стадыя 3
Дацягнуць на кут 90°
    • Стадыя 4
Дацягнуць на кут 90°
    • Стадыя 5
Дацягнуць на кут 90°
Ніт мацавання лініі адводу алею да турбакампрэсара 9
Ніты мацавання апорнага кранштэйна да турбакампрэсара 30
Гайкі мацавання выпускнога калектара на галоўцы цыліндраў 30
Ніты мацавання задняй кантавой крышкі рухавіка 9
Зліўны корак паддона картара (М14) 32
Ніты мацавання паддона картара
  • Да блока рухавіка
    • М6
19
    • М8
20
    • М10
-
  • Да картэра трансмісіі
40
  • Да вечка прывада ГРМ (М6)
9
Ніты мацавання верхняй секцыі паддона картэра да блока рухавіка (М6) 8
Цэнтральны ніт дэмпфера крутильных ваганняў
  • Стадыя 1
275
  • Стадыя 2
Дацягнуць на кут 90°
Ніты мацавання 2-секцыйнага махавіка/прываднага дыска да каленчатага вала
  • Стадыя 1
45
  • Стадыя 2
Дацягнуць на кут 90°
Вечка кажуха алейнага фільтра 25
Мацаванне вадкаснага цеплаабменніка алейнага фільтра 15
Мацаванне вентыляцыйнай лініі да левага впускнога трубаправода 11
Саманаразныя балты мацавання ніжняй секцыі паддона картэра да верхняй
  • Разьба не нарэзана
12
  • Разьба нарэзана
8
Ніты мацавання алейнай помпы (TORX) 8
Шрубы мацавання да зборкі алейнай помпы вечка з алейнай трубкай 10
Гайка мацавання перадпакоя апоры да кранштэйна 110
Ніты мацавання вечкаў ніжніх галовак шатуноў (шатунных падшыпнікаў)
  • Стадыя 1
5
  • Стадыя 2
25
  • Стадыя 3
Дацягнуць на кут 90°
Ніты мацавання ніжняй секцыі картэра
  • М6
8.5
  • М8
20
  • М11
    • Стадыя 1
20
    • Стадыя 2
50
    • Стадыя 3
Дацягнуць на кут 90°
    • Стадыя 4
Дацягнуць на кут 90°
Гэты артыкул даступны на: рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай
Артыкул быў правераны: Палякаў Захар Рыгоравіч
Падзяліцца з сябрамі:
◀ Папярэднія
G-класс W463 / Рамонт рухавікоў
Наступныя ▶


Праверка компрессіонные ціскі, ацэнка стану цыліндраў
Праверка рухавіка з дапамогай вакуумметра
Замена рамяня прывада дапаможных агрэгатаў і элементаў механізму яго нацяжэння
Праверка ціску рухальнага алею
Вылічэнне расходу алею
Яшчэ падобныя артыкулы для рамонту іншых мадэляў

☛ Спецыфікацыі рухавікоў Мэрсэдэс W168 (1997-2004)
☛ Спецыфікацыі бензінавых і дызельных рухавікоў Мэрсэдэс W203 (2000-2007)
☛ Спецыфікацыі і рамонтныя памеры рухавікоў Мэрсэдэс W124 (1984-1995)
☛ Спецыфікацыі рухавікоў Мэрсэдэс W163 (1997-2005)
☛ Спецыфікацыі ўсіх рухавікоў Мэрсэдэс W140 (1991-1998)
☛ Агульнае апісанне рухавікоў Мэрсэдэс Спрынтар (1995-2000, дызель)
Спасылка ў розных фарматах на гэты артыкул
Каментары і водгукі наведвальнікаў
Каментароў пакуль няма


Колькі будзе 49 + 26 ?







W463 (1999-2019)
  • Агульная інфармацыя
  • Уводзіны ў кіраўніцтва
  • Органы кіравання і прыборы
  • Ваджэнне і эксплуатацыя
  • Тэхнічнае абслугоўванне
  • Сілавы агрэгат
  • Рамонт рухавікоў
  • Сістэма ахладжэння
  • Ацяпленне і вентыляцыя
  • Сістэма харчавання (бензін)
  • Сістэма харчавання (дызель)
  • Выхлапная сістэма
  • Сістэма запальвання і кіравання
  • Сістэма зарадкі і запуску
  • Трансмісія
  • Аўтаматычная скрынка
  • Раздаткавая скрынка
  • Масты пярэдні і задні
  • Шасі
  • Тармазная сістэма
  • Пярэдняя падвеска
  • Задняя падвеска
  • Рулявое кіраванне
  • Кузаў
  • Экстэр'ер (вонкавыя элементы)
  • Інтэр'ер (унутраныя элементы)
  • Дзверы, замкі і вокны
  • Электраабсталяванне
  • Абсталяванне і прыборы
  • Пераключальнікі ў салоне
  • Фары і асвятленне
  • Аўдыёсістэма і рух
  • Электрычныя схемы

MercedesMan.ru © 2017–2026 · Мабільная версія · Чытаць пра Мэрсэдэс · Мапа сайту: EN BG BY UA RS HR RO PL SK HU · Зваротная сувязь · Пошук па сайце · У закладкі A-Class (W168) · C-Class (W201) · C-Class (W202) · C-Class (W203) · E-Class (W123) · E-Class (W124) · E-Class (W210) · G-Class (W463) · M-Class (W163) · S-Class (W116, бензін) · S-Class (W126, бензін) · S-Class (W140) · S-Class (W220) · Спрынтар · Віта 1 · Віта 2 · Варыа 814D ·

Мы ўжываем толькі тыя печыва, без якіх некаторыя функцыі сайта могуць быць недаступныя.
