Шофьорска врата

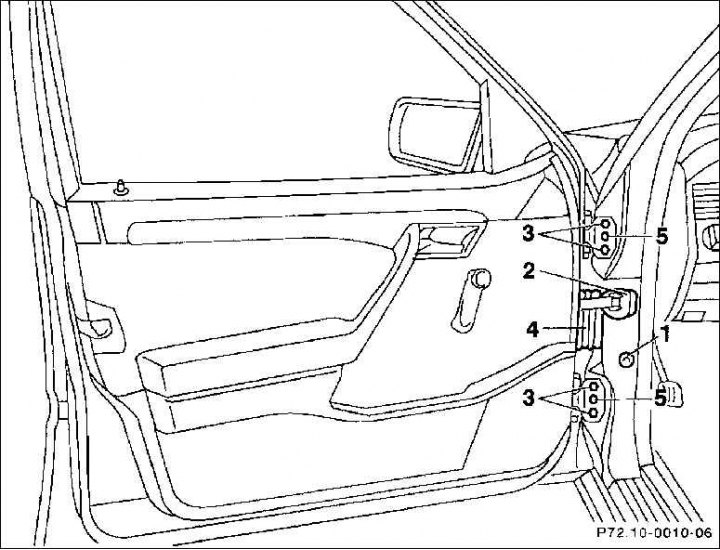

1. Покритие; 2. Уплътнение; 3. Болтове на А-колона 4. Защитна втулка; 5. Центриращ болт
Премахване
1. Спуснете напълно прозореца на шофьорската врата.
2. Натиснете капака (1) и с помощта на специален инструмент, като завъртите вътрешния тетраедър надясно, разкачете заключването на тетраедричната щепселна връзка на вратата.
3. Отстранете уплътнителната гарнитура.

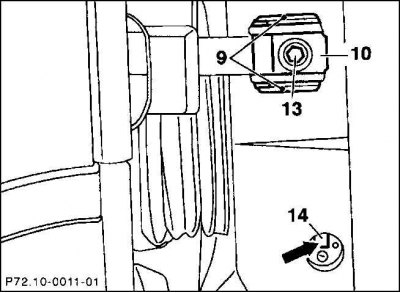

4. Развийте болта (13) на спирачката на вратата (10). 14 - вътрешен тетраедър в главата на болта.
5. Маркирайте позицията на пантите на вратата спрямо тяхната контактна повърхност, например, очертайте ги с писец или ги отворете отгоре и отдолу. В резултат на това няма да е необходимо регулиране на тази врата по време на монтажа.
6. Развийте четирите болта на пантата (3) и заедно с помощник разкачете леко вратата от колоната на вратата.

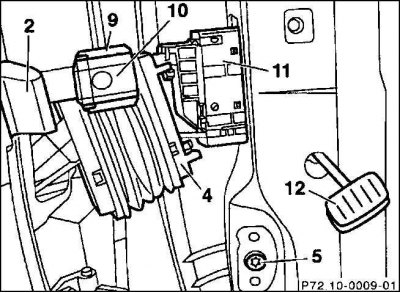

7. Разкачете защитната втулка (4) от колоната на вратата и извадете щепселната връзка (11).
8. Отстранете вратата, като внимавате да не повредите лаковото покритие.
Монтиране
1. Поставете щепселната връзка (11) и затворете ключалката, като я завъртите навън.
2. Закрепете защитната втулка (4) с пружинни скоби.
3. Поставете вратата и я закрепете леко със закрепващите болтове.
4. Регулирайте позицията на вратата, така че пантите да се изравнят с маркировките.
5. Поставете капака (1).
6. Затегнете болта (13), закрепващ спирачката на вратата към колоната на вратата с въртящ момент от 25 Nm.
7. Поставете капака (1 и 2).
8. Регулирайте вратата, затегнете центриращия болт (5) с въртящ момент от 25 Nm и болтовете на пантите (3) с въртящ момент от 35 Nm.
Корекция
Ако вратата не пасва правилно след разглобяване, трябва да се регулира.

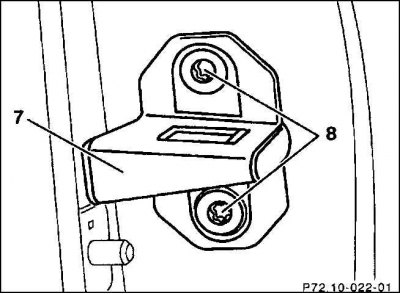

1. Развийте защитната обвивка (7) на ключалката на вратата (8).
2. Регулирането се извършва чрез разхлабване на болтовете на пантите и преместване на вратата. Пантите имат отвори по-големи от диаметъра на болтовете, така че пантата може да се мести.

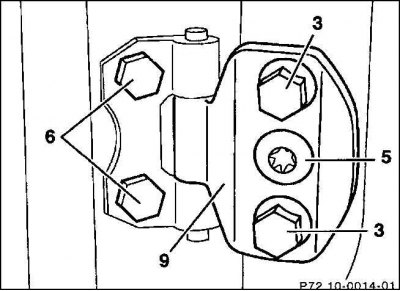

3. За да регулирате размера на ставите, разхлабете шарнирните болтове (6) на тялото, без да ги развивате. Регулирайте размера на фугата, като преместите вратата. Регулирайте вратата така, че разстоянието по отношение на разположените наблизо части на тялото да е успоредно и с еднакъв размер.
4. Монтиране на вратата към контура на тялото: Ако вратата не приляга плътно към тялото, когато е затворена, разхлабете болтовете на пантите (3) и (5) на вратата и преместете вратата съответно. Задната врата трябва да се простира най-много на 1 mm по-навътре от предната, отколкото предната врата.
5. Завийте защитната обвивка на ключалката на вратата (7), докато може да се премести с леки удари на гумен чук.
6. Регулирайте предпазителя на ключалката на вратата в долната част на вратата. Затворете вратата и я нивелирайте, като в резултат на това позицията на защитната обвивка на ключалката на вратата също се изравнява. След това внимателно отворете вратата и затегнете защитните винтове. За да контролирате по-добре движението, очертайте позицията на защитната обвивка с флумастер, преди да разхлабите винтовете. Затегнете винтовете, закрепващи защитната обвивка на ключалката с въртящ момент от 30 Nm.
7. Проверете дали уплътненията на вратите са поставени правилно към ръба на покрива на автомобила. Ако вратата е позиционирана идеално в затворено положение, затегнете болтовете на пантите.
