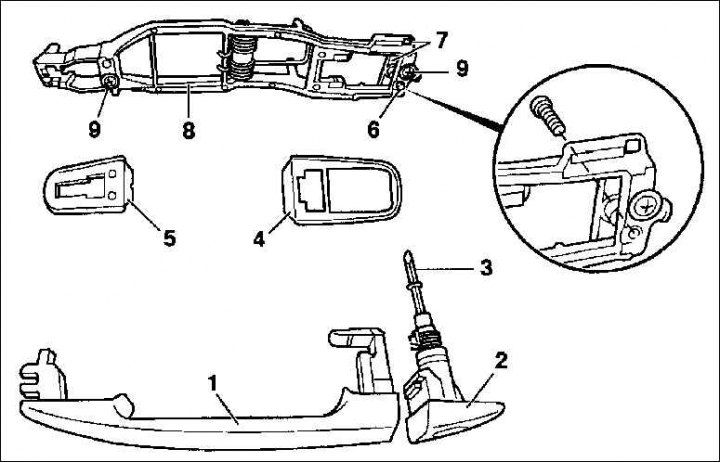

1. Дръжка на вратата; 2. Водач на цилиндъра на бравата; 3. Въртящ се прът; 4. Уплътнение; 5. Уплътнение 6. Болт с вътрешен шестостен 4 мм; 7. Задържаща скоба на болта; 8. Поддържаща скоба; 9. Винтове
Премахване
1. Отстранете уплътнението на вратата на височината на ключалката на вратата на жлеба на вратата.
2. С помощта на гаечен ключ 4 mm развийте болта с вътрешен шестограм (6) на приблизително 4 оборота през отвора във вратата. Болтът с вътрешен шестостен е осигурен срещу изпадане с държач (7).
3. Издърпайте водача (2) първо назад и след това навън.
4. Издърпайте дръжката на вратата (1) с уплътнението (4) назад от опорната скоба и я отстранете. Поддържащата скоба може, ако е необходимо, да се отстрани от вътрешната страна на вратата, но за да направите това, трябва да се отстрани тапицерията на вратата.
5. Отстранете уплътнението (5).
Монтиране
Заключване на вратата

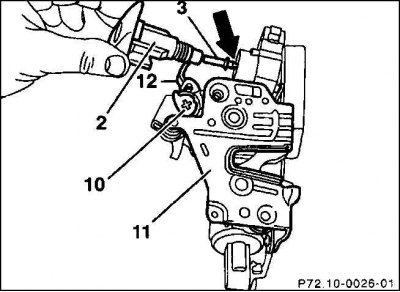

2 – водач на цилиндъра на бравата; 3 – въртящ се прът; 10 – ексцентричен регулиращ винт; 11 – ключалка на вратата; 12 – лост за управление

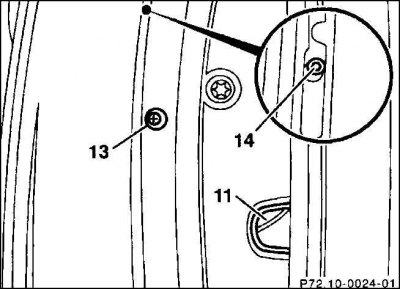

11 – ключалка на вратата; 13 – отвор за регулиращия винт на ексцентрика; 14 – отвор за винт с вътрешен шестограм
1. Поставете ексцентричния регулиращ винт (10) навън, за да улесните монтирането на дръжката на вратата.
2. Поставете дръжката на вратата с уплътнението и я поставете в контролния лост (12) на ключалката на вратата.
3. От задната страна поставете водача на цилиндъра на ключалката (2) и също така поставете въртящия се прът (3) в управлението на ключалката на вратата.
4. Закрепете ключалката на вратата с шестостенен болт.
5. С помощта на ексцентричния винт (10) регулирайте разстоянието между дръжката (1) и контролния лост (12) с кръстата отвертка през отвора (13) от предната страна на вратата. Разстоянието трябва да бъде между 1 и 3 мм.
6. Поставете уплътнението на вратата и проверете работата на вратата.
