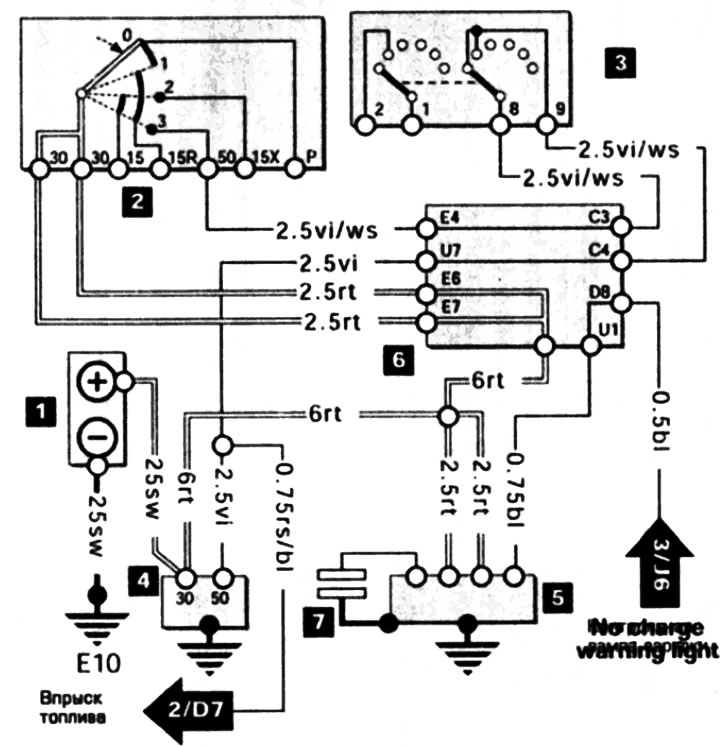

Схема за стартиране на двигателя и зареждане на акумулатора

Символи на диаграмата: 1. Батерия; 2. Ключ за запалване; 3. Превключвател на стартера; 4. Стартер; 5. Генератор; 6. Кутия с предпазители; 7. Потискащ смущенията
