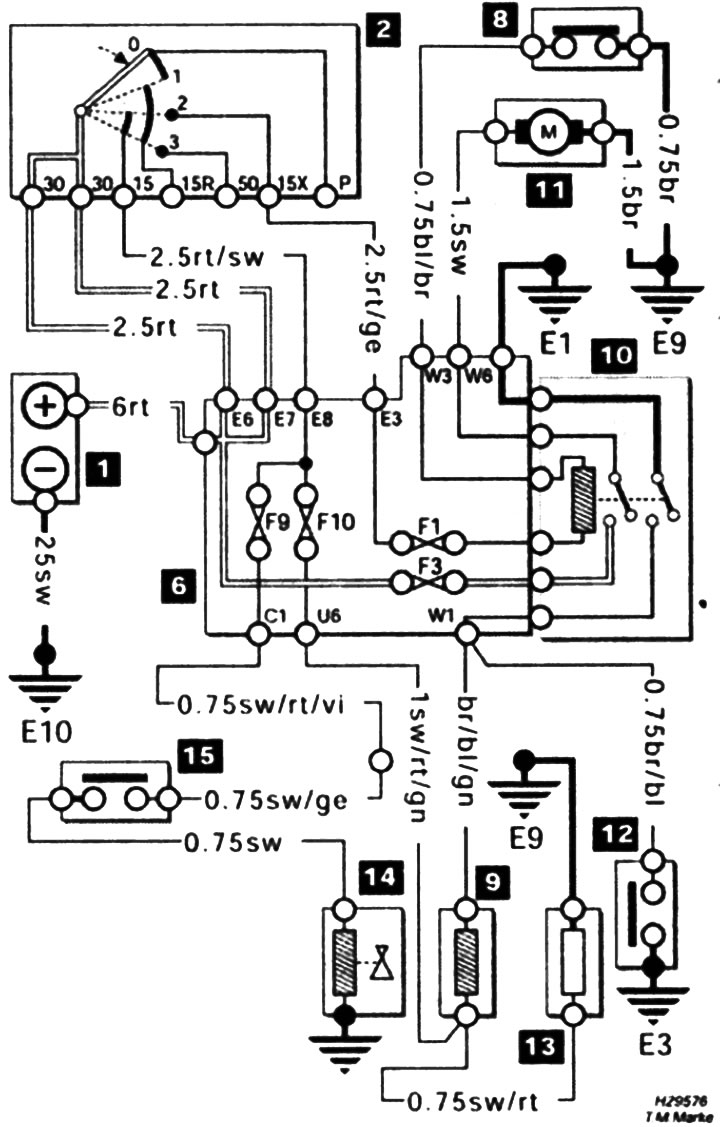

Двигател на радиатора, магнитен съединител и превключвател за понижаване
Символи на диаграмата: 1. Батерия; 2. Ключ за запалване; 3. Превключвател на стартера; 4. Стартер; 5. Генератор; 6. Кутия с предпазители; 7. Потискащ смущенията; 8. Темп. превключвател на вентилатора на радиатора; 9. Магнитен съединител на вентилатора на радиатора; 10. Щафета; 11. Мотор на вентилатора на радиатора; 12. Температурен превключвател 100°C; 13. Дюза за миене на нагревател; 14. Превключвател на клапана на автоматичната скоростна кутия; 15. Сензор за превключване на по-ниска предавка
Разположени са символи на диаграмите, точки за заземяване и предпазители тук →
