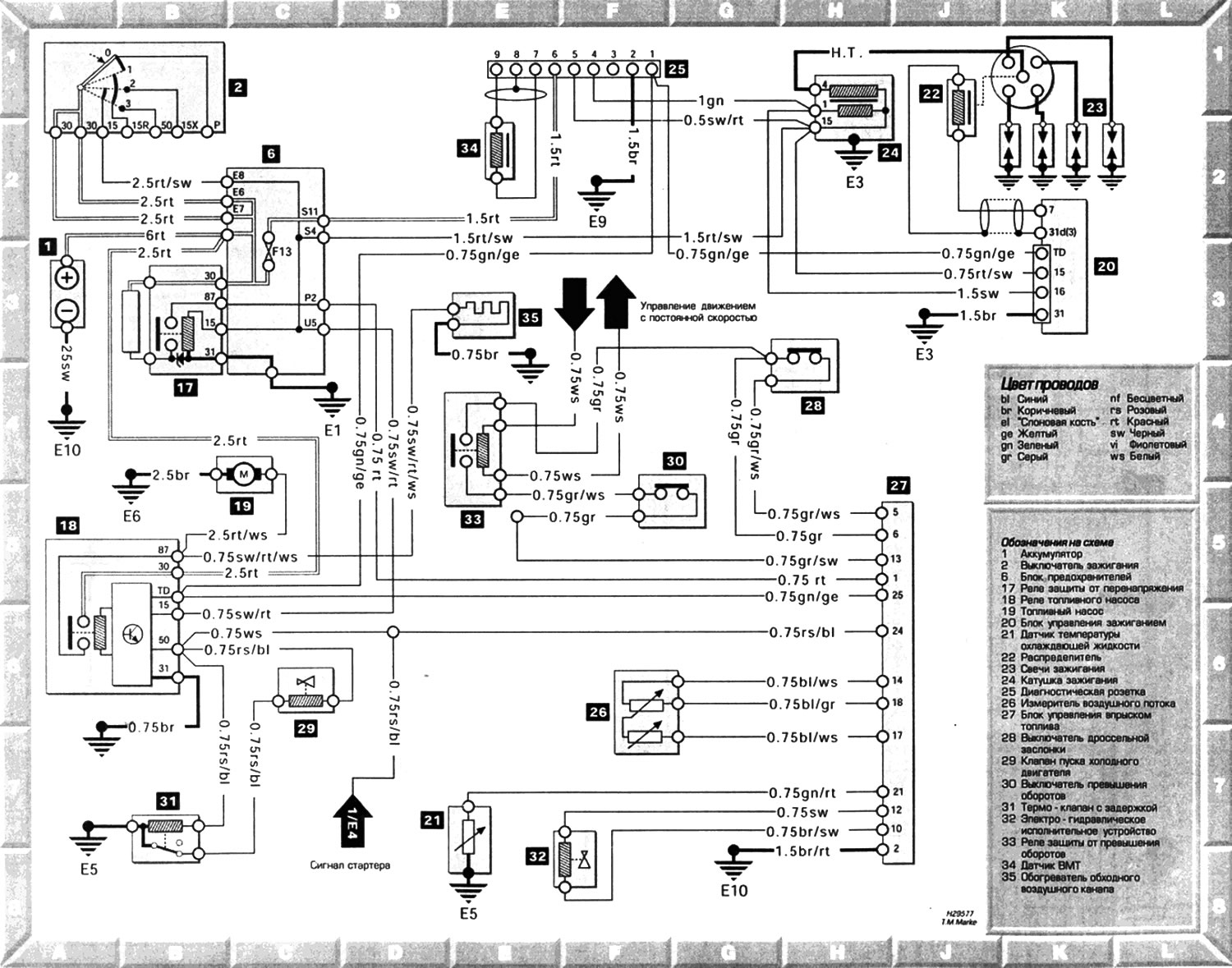

Типична система за управление на двигателя
Отворете по-голямо изображение в нов раздел »
Символи на диаграмата: 1. Батерия; 2. Ключ за запалване; 6. Кутия с предпазители; 17. Реле за защита от пренапрежение; 18. Реле на горивната помпа; 19. Горивна помпа; 20. Блок за управление на запалването; 21. Сензор за температура на охлаждащата течност; 22. Дистрибутор; 23. Запалителни свещи; 24. Запалителна бобина; 25. Диагностична букса; 26. Разходомер на въздух; 27. Контролен блок за впръскване на гориво; 28. Превключвател на газта; 29. Клапан за студен старт; 30. Превключвател за превишаване на скоростта; 31. Термоклапан със закъснение; 32. Електрохидравличен задвижващ механизъм; 33. Релетата са защитени срещу превишаване на скоростта; 34. TDC сензор; 35. Байпасен нагревател за въздуховод
Разположени са символи на диаграмите, точки за заземяване и предпазители тук →
