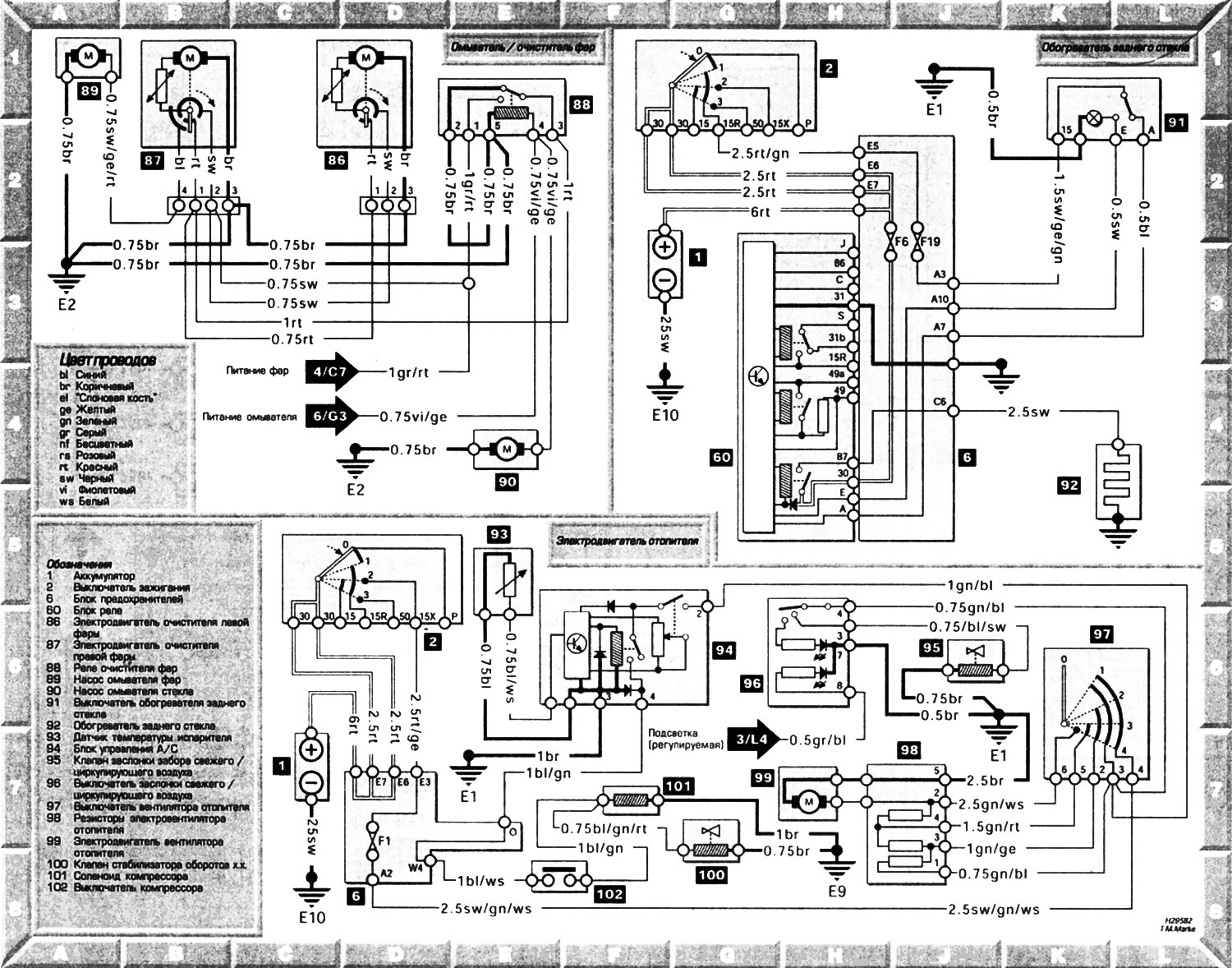

Устройство за измиване и почистване на фарове/стъкла, устройство за размразяване на задното стъкло, вентилатор за отопление/климатик
Открыть большую картинку в новой вкладке »
Обозначения: 1. Батерия; 2. Ключ за запалване; 6. Кутия с предпазители; 60. Релеен блок; 86. Моторче за почистване на ляв фар; 87. Електродвигател на десния хендикап; 88. Реле за почистване на фарове; 89. Помпа за миене на фаровете; 90. Помпа за миене на предното стъкло; 91. Превключвател за размразяване на задното стъкло; 92. Отопление на задното стъкло; 93. Сензор за температура на изпарителя; 94. Блок за управление на климатика; 95. Демпферен клапан за всмукване на свеж/циркулиращ въздух; 96. Превключвател на клапата за свеж/рециркулиран въздух; 97. Превключвател на вентилатора на нагревателя; 98. Резистори на вентилатора на нагревателя; 99. Мотор на вентилатора на нагревателя; 100. Клапан за стабилизиране на празен ход; 101. Соленоид на компресора; 102. Превключвател на компресора
Разположени са символи на диаграмите, точки за заземяване и предпазители тук →
