Снятие
1. Снимите поршень.
2. Измерьте зазоры между поршневыми кольцами и канавкой в поршне (см. рис. 2.52).

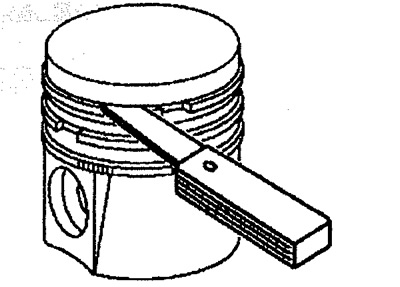

Рис. 2.52. Измерение зазоров между поршневыми кольцами и канавкой в поршне.
3. Снимите кольца (см. рис.2.53).

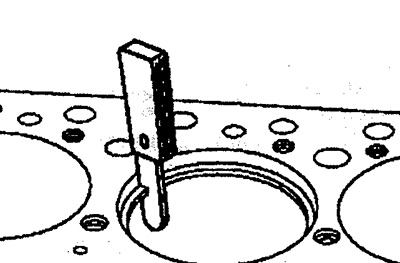

Рис. 2.53. Измерение зазора в замке колец.

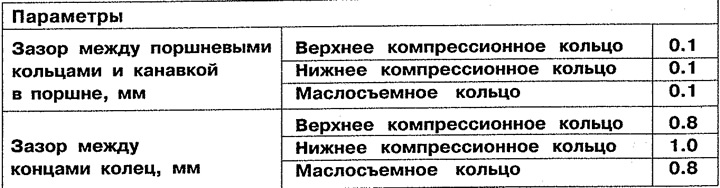

Таблица 2.2. Зазоры поршневых колец
4. Измерьте зазор в замке колец (см. рис.2.54). Зазоры поршневых колец приведены в таблице 2.2.
Установка
5. Установка производится в порядке, обратном снятию. Измерьте ширину новых колец. Устанавливайте кольца одинаковой ширины. Установите цилиндрическое пружинное кольцо 5 замком на 180° от замка маслосъемного кольца (стрелка).

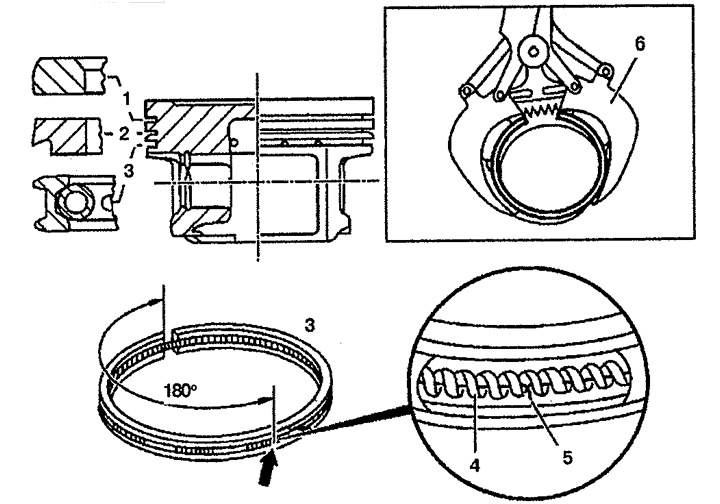

Рис. 2.54. Поршневые кольца.
1. Верхнее компрессионное кольцо,
2. Нижнее компрессионное кольцо,
3. Маслосъемное кольцо,
4. Цилиндрическое пружинное кольцо,
5. Кольцо с насечками,
6. Щипцы.
