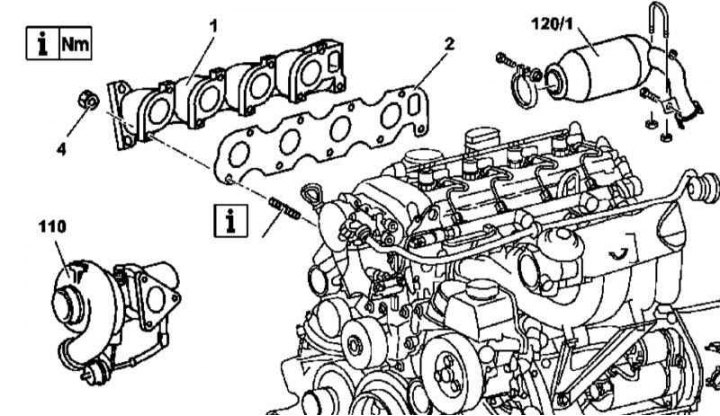

A 612-es sorozatú motor kipufogócsatorna beszerelésének részletei
1. A 612-es motor kipufogócsonkjának beépítési részletei az ábrán láthatók, amelyre a szövegben minden hivatkozás vonatkozik.
2. Távolítsa el az elsődleges katalizátort (120/1).
3. Távolítsa el a turbófeltöltőt (110).
4. Az AT-vel szerelt modelleken távolítsa el az AT nívópálca vezetőcsőjének tartókonzolját, ne távolítsa el a csövet.
5. Adjon önzáró anyákat (4) és távolítsa el a kipufogócsonkot (1).
Figyelem! Az önzáró kipufogócsatorna-rögzítő anyákat hiba nélkül ki kell cserélni!
6. Ellenőrizze a hajtűk rögzítésének állapotát, szükség esetén cserélje ki.
7. Alaposan tisztítsa meg az elosztó és a hengerblokk illeszkedő felületeit.
8. A beszerelés fordított sorrendben történik – ne felejtse el kicserélni a tömítést (2).
M628

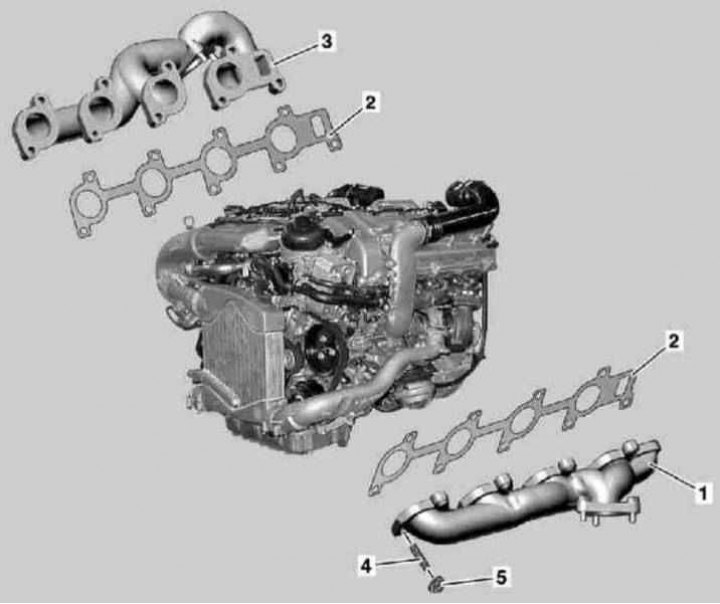

628-as sorozatú motor kipufogócsonk beszerelésének részletei
1. A 628-as sorozatú kipufogócsonkok beépítési részletei az ábrán láthatók, amelyre a szövegben található minden hivatkozás vonatkozik.
2. Távolítsa el a megfelelő turbófeltöltőt.
3. Adj diót (5) és távolítsa el a kipufogócsonkot (1/3).
Figyelem! Az önzáró kipufogócsatorna-rögzítő anyákat hiba nélkül ki kell cserélni!
4. Ellenőrizze a rögzítőcsapok állapotát (4), szükség esetén cserélje ki.
5. Alaposan tisztítsa meg az elosztó és a hengerblokk illeszkedő felületeit.
6. Szerelje be fordított sorrendben – ne felejtse el kicserélni a tömítést (2).
