Зняцце
Парадак зацягвання нітаў мацавання галоўкі блока цыліндраў
1. Падніміце капот і ўсталюеце яго вертыкальна.
2. Адлучыце адмоўны провад ад батарэі.
3. Зліце астуджальную вадкасць.
4. Зніміце рамень прывада генератара.

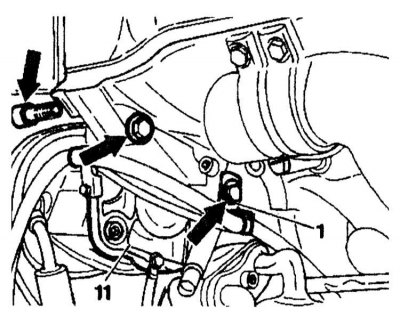

5. На левай галоўцы блока цыліндраў: адкруціце балты. Адлучыце апорную пласціну разам з помпай узмацняльніка рулявога кіравання (11) з нацяжной прылады і замацуеце ўзбоч у баку з далучанымі трубкамі.
6. На правай галоўцы блока цыліндраў: адкруціце генератар ад кранштэйна і замацуеце яго ўзбоч з далучанымі правадамі.
7. Зніміце вечкі галовак блока цыліндраў.
8. Зніміце пярэднюю крышку ГРМ.

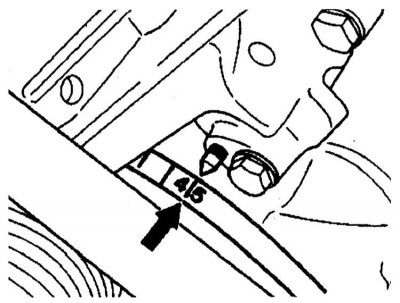

9. Прывядзіце рухавік у становішча 45°перад ВМТ поршня першага цыліндру.

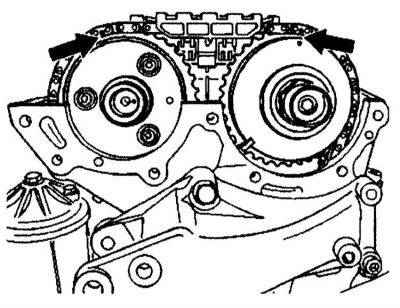

10. Пазначце ўзаемнае становішча зорачак размеркавальных валаў і ланцугі прывада ГРМ.
11. Зніміце нацягвальнік ланцуга прывада ГРМ.
12. Зніміце верхнія накіроўвалыя рычагі.
13. Адкруціце зорачкі выпускных размеркавальных валаў і рэгулятары размеркавальных валаў перад здыманнем.
14. Зніміце впускны трубаправод.
15. На левай галоўцы блока цыліндраў: адлучыце патрубок сістэмы астуджэння ў задняй частцы галоўкі блока цыліндраў.
16. На правай галоўцы блока цыліндраў: адкруціце накіроўвалую трубу паказальніка ўзроўня вадкасці АТ.
17. Адкруціце сістэму выпуску ад выпускных калектараў.
18. Адлучыце сістэму выпуску ад кранштэйна на АТ.
19. На правай галоўцы блока цыліндраў: адкруціце праводку знізу справа.

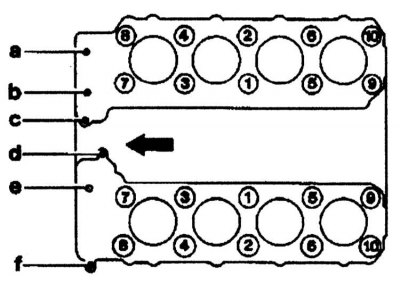

20. Перад здыманнем галоўкі блока цыліндраў вывярніце ніты з шайбамі (a), (b), (c), (d), (e), (f).

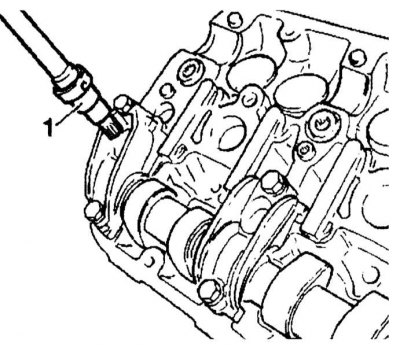

21. Адпушчэнне нітаў мацавання галоўкі вырабляецца з дапамогай адвёрткі-ўстаўкі (1) у парадку зваротным паказанаму на ілюстрацыі.

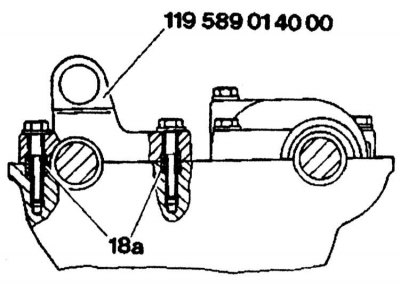

22. Усталюйце пад'ёмны вуш на галоўку блока цыліндраў перад здыманнем. Для гэтага адкруціце другую і чацвёртую вечкі падшыпнікаў размеркавальнага вала на правай і левай галоўках, усталюеце вуш з накіроўвалымі ўтулкамі.
23. Далучыце да пад'ёмных вушэй такелажны ланцуг, падніміце галоўкі блока цыліндраў і зніміце іх з рухавіка.
24. Праверце кантактныя паверхні галовак блока цыліндраў.
25. Заменіце пракладкі галовак блока цыліндраў. Праверце балты мацавання і, пры неабходнасці, заменіце іх.
Зняцце правай галоўкі блока цыліндраў
13 - Галоўка блока цыліндраў
15a, 15b - Ніты з шайбамі
17 — Пад'ёмныя вушы
18 — Вечкі падшыпнікаў размеркавальных валаў
18a, 18f, 18c - Накіроўвалыя ўтулкі

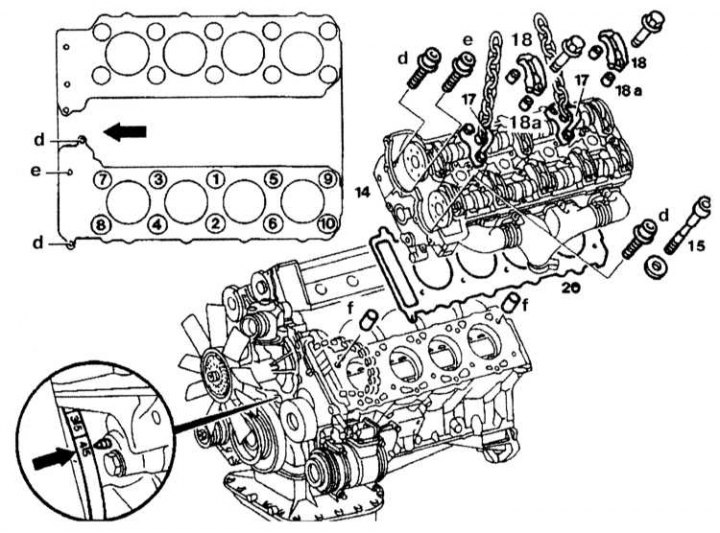

Зняцце левай галоўкі блока цыліндраў
15а, 15d, 15e - Ніты з шайбамі
17 — Пад'ёмныя вушы
18 - Вечка падшыпніка размеркавальнага вала
18a, 18f - Накіроўвалыя ўтулкі
Ўстаноўка
Устаноўка вырабляецца ў парадку, зваротным зняцці. Зацягніце балты з шайбамі момантам 25 Нм адзін раз, калі впускной трубаправод ужо ўсталяваны. Парадак зацягвання нітаў мацавання галоўкі блока цыліндраў паказаны на ілюстрацыі.
