Перевірка
1. Послабте та відкрутіть болт 3 (малюнок 7.12).
2. Заблокуйте важіль 1 пальцем 2.
3. Виміряйте відстань А від кінця пружинного приводу до центру отвору вилки. Воно має становити: 137+2 мм.
Регулювання
4. Затягніть важіль приводу гальмівної системи.
Інформація скопійована з веб-сайту (mercedesman)
5. Натисніть чохол 7 усередину.
6. Ослабте гайки 9.
7. Відпустіть важіль приводу гальмівної системи.
8. Встановіть потрібну відстань А, повертаючи вилку 6.
9. Затягніть важіль приводу гальмівної системи.
10. Затягніть гайки 9.
11. Встановіть усі зняті елементи.

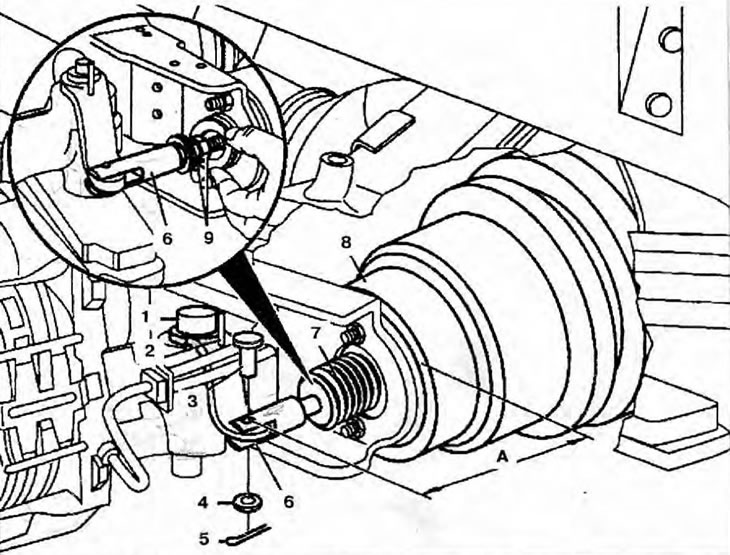

Малюнок 7.12. Регулювання приводу гальмівної системи стоянки: 1 - Важіль; 2 - Блокувальний палець (діаметр 2.5 мм); 3 - Болт; 4 - Прокладка; 5 - Шплінт; б - Виделка; 7 - Чохол: 8 - Пружинний гальмівний циліндр; 9 – Гайки.
