Елементи механічного приводу регулювання положення переднього сидіння (1 із 2)
1 - Важіль регулювання положення сидіння в поздовжньому напрямку; 2 - Важіль регулювання нахилу подушки сидіння; 3 - Рукоятка регулювання нахилу спинки сидіння; 4 - Кнопка відпускання фіксатора направляючих підголівника

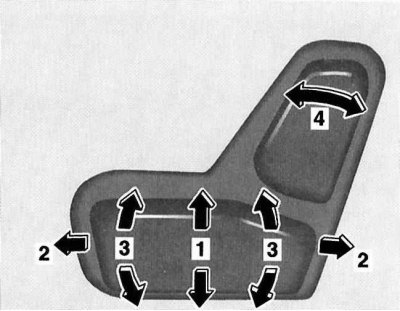

Конструкція електроприводу дозволяє виконувати гнучкі регулювання до шести параметрів сидіння, - використовуйте відповідну секцію перемикача
1 - Регулювання положення сидіння у вертикальному напрямку; 2 - Регулювання положення сидіння в поздовжньому напрямку; 3 - Регулювання нахилу подушки сидіння; 4 - Регулювання кута нахилу спинки

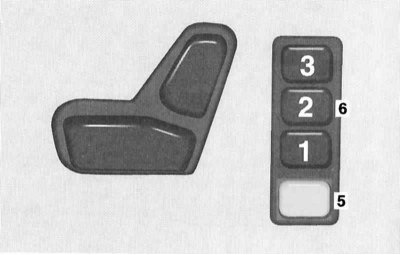

Кнопки занесення в пам'ять/дзвінка параметрів регулювання сидінь
5 — Кнопка доступу до пам'яті для запису
6 — Кнопки запису/дзвінка вибраних установок
Передні сидіння
Загальна інформація
Сидіння має бути встановлене в положення, що забезпечує водієві максимальний комфорт при керуванні педалями, кермовим колесом та перемикачами на панелі приладів. Крім того, повинні забезпечуватися хороший огляд через вітрове скло та надійність фіксації тіла водія ременем безпеки.
У задній частині центральної консолі обладнаний регульований відкидний підлокітник передніх сидінь або підлокітник, поєднаний з кришкою консольної речової скриньки.
Регулювання сидінь має проводитися до початку руху.
Не допускається застосування додаткових подушок та інших предметів, що підкладаються на подушку або спинку сидіння.
Пам'ятайте, що надмірний нахил спинки сидіння значною мірою скорочує ефективність функціонування ременя безпеки!
Механічний привід регулювання сидінь
Елементи механічного приводу керування положенням сидіння розташовані спереду під подушкою (важіль регулювання положення сидіння в поздовжньому напрямку) та з зовнішнього боку подушки/спинки (регулювання нахилу подушки та спинки).
Потягніть на себе важіль керування (1), розташований спереду під півшкою сидіння, і посуньте складання сидіння в потрібне положення. Закінчивши регулювання, відпустіть важіль і переконайтеся в надійності фіксації сидіння, посунувши його вперед-назад.
Регулювання нахилу подушки сидіння здійснюється за допомогою важеля (2) - відтягніть важіль вгору і розгорніть подушку таким чином, щоб вона забезпечувала м'яку підтримку стегон.
Нахил спинки регулюється за допомогою поворотної рукоятки (4), вмонтованої у зовнішню бічну стінку спинки.
Збільшення висоти положення підголівника здійснюється шляхом витягування його вгору з напрямних спинки. Для опускання підголівника слід віджати кнопку (4) відпускання фіксатора напрямних. Нахил підголівника регулюється вручну, повертаючи його вперед або назад. Опис процедур зняття та встановлення передніх підголівників наведено у Розділі Органи управління та обладнання салону.
Електричний привід регулювання сидінь
Перемикачі регулювання положення передніх сидінь розташовані із зовнішніх боків складання сидінь. Функціонування електроприводу можливе лише в положеннях 1 та 2 замку запалювання (на деяких моделях також в положенні 0 при відкритій будь передніх дверей).
Конструкція електроприводу дозволяє проводити регулювання до чотирьох параметрів сидіння.
Крім того, передбачена можливість занесення до трьох вибраних наборів параметрів пам'ять бортового процесора з наступним швидким викликом збережених даних.
Для занесення параметрів налаштування сидіння в пам'ять процесора слід натиснути кнопку звернення до пам'яті (5), потім, із затримкою не більше 3 секунд, - будь-яку з трьох функціональних кнопок (6).
Примітка. Паралельно з параметрами сидінь у пам'ять процесора заносяться параметри встановлення дзеркал заднього виду (див. розділ Органи управління та обладнання салону).
Виклик занесених у пам'ять процесора параметрів здійснюється шляхом утримання натиснутої відповідної функціональних кнопок.
Примітка. Перед викликом настроювальних параметрів після розкладання сидіння заздалегідь приведіть його спинку у вертикальне положення.
Регулювання положення підголовника проводиться вручну, як на сидіннях з механічним приводом (див. вище).
Багатомісне заднє сидіння
Примітка. Опис процедур зняття та встановлення підголівників заднього сидіння наведено у Розділі Органи управління та обладнання салону.
З метою збільшення обсягу багажного відділення на моделях автомобілів передбачені можливості зсуву і складання багатомісного заднього сидіння.
Зрушення складання сидіння
Для відпускання фіксатора складання сидіння відтягніть розташовану на бічній стінці подушки рукоятку, потім посуньте складання сидіння в потрібне положення.

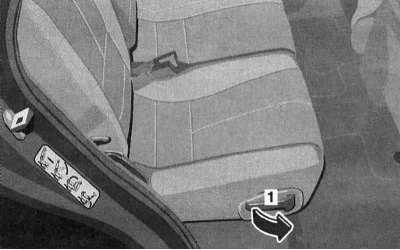

Рукоятка відпускання фіксатора складання багатомісного заднього сидіння
Складання спинки
Примітка. Складання правої та лівої секцій спинки багатомісного заднього сидіння може бути здійснено в індивідуальному порядку.

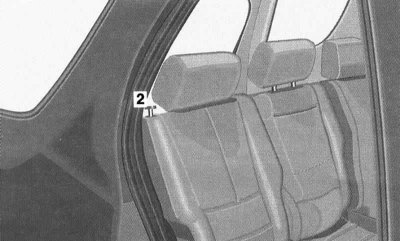

Кнопка відпускання фіксатора спинки заднього сидіння
У разі потреби спинка сидіння може бути відкинута вперед, - посуньте передні сидіння вперед (див. вище), зніміть задні підголівники (див. розділ Органи управління та обладнання салону), посуньте вперед складання заднього сидіння (див. вище), потім, витягнувши вгору кнопку фіксатора, опустіть відповідну секцію спинки, - простежте за спрацьовуванням клямки фіксації спинки у складеному положенні (червоне маркування на кнопці не повинно бути видно).
Зняті підголівники слід забрати у спеціальні кишені під кришками підлоги багажного відділення.
При поверненні спинки у вертикальне положення простежте за надійністю замикання фіксатора, - червоне маркування на кнопці не повинно бути видно.
Відкидання складання сидіння
Примітка. Складання правої та лівої секцій складання багатомісного заднього сидіння може бути здійснено в індивідуальному порядку.
Відкидання вниз
Посуньте передні сидіння (див. вище) і приберіть задній чашкотримач (див. розділ Органи управління та обладнання салону).
Опустіть спинку заднього сидіння (див. вище).

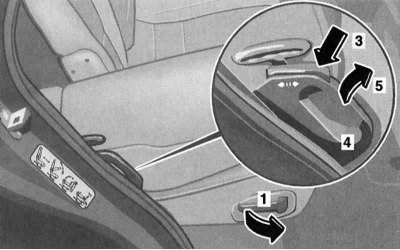

Відпускання фіксатора складання заднього сидіння
Розблокуйте сидіння за допомогою рукоятки (1), одночасно потягнувши ручку (4) у напрямку стрілки (5), потім відіжміть складання сидіння вниз до фіксації.
Відкидання вгору
Для відкидання сидіння догори слід потягнути за ручку (1).
Складання правої секції з метою забезпечення доступу до відкидних сидінь третього ряду
Посуньте вперед праве переднє сидіння (див. вище), злегка посуньте вперед заднє сидіння (див. вище), опустіть у нижнє положення та опустіть вперед правий задній підголовник.
Розблокуйте та складіть вперед праву секцію спинки заднього сидіння (див. вище).

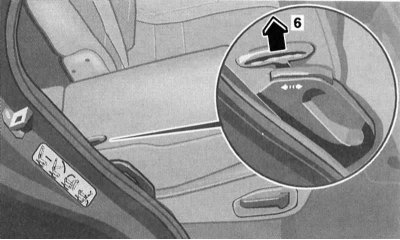

Ручка (6) відпускання фіксатора правої секції заднього сидіння
Потягніть ручку (6) і складіть праву секцію вперед, піднявши її за задній край.

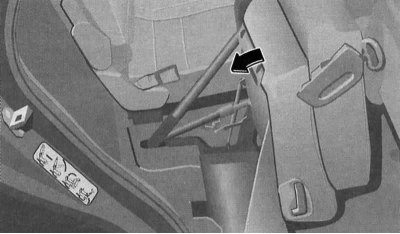

Для повернення правої секції заднього сидіння в штатне положення слід опустити задній край
Повернення сидіння у вихідне положення здійснюється шляхом віджимання заднього краю збирання вниз, - простежте за надійністю замикання фіксатора.
Поверніть у вертикальне положення спинку сидіння (див. вище) і відрегулюйте необхідним чином підголовник, - регулювання задніх підголівників проводиться аналогічно переднім (див. вище).
Відкидні сидіння додаткового третього ряду
Приведення в робоче положення
Попередньо демонтувавши відкидні сидіння третього ряду (див. нижче), зніміть кришки підлоги багажного відділення (див. розділ Устаткування багажного відділення).

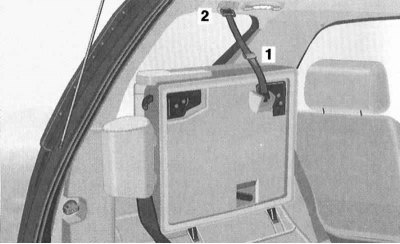

Відпускання елементів кріплення відкидного сидіння
1 - Стяжний замок
2 - Крюк кріпильного ременя
Для ослаблення ременя кріплення поверніть стяжний замок (1) у горизонтальне положення, відчепіть гак ременя (2), і за допомогою стрічки "Велькро" прикріпіть ремінь до нижньої сторони сидіння.
Опустіть спинку до повної фіксації.
Потягнувши за рукоятку (3), відпустіть фіксатор і відкиньте спинку вгору, простеживши за надійністю зафіксування фіксатора. Встановіть на спинку підголівник, - зняття, встановлення та регулювання підголівників відкидних сидінь проводиться аналогічно відповідним процедурам для підголівників передніх та задніх сидінь (див. Розділ Органи управління та обладнання салону).

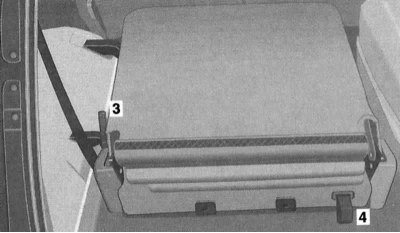

Переведення спинки відкидного сидіння у вертикальне положення
3 — Рукоятка відпускання фіксатора
4 — Петля для переведення сидіння в похідне положення
Приведення в похідне становище
Демонтуйте підголівник і закріпіть його на подушці сидіння, потягнувши за рукоятку блокатора (3), опустіть спинку сидіння до характерного клацання.
Потягнувши за петлю (4), підніміть сидіння вертикально і зачепіть гак (2) ременя. Потягнувши за вільний кінець, натягніть ремінь.
Демонтаж
Демонтаж відкидного сидіння третього додаткового ряду
1 - Стяжний замок
2 - Крюк кріпильного ременя
5 — Рукоятка відпускання фіксатора
Для ослаблення ременя кріплення поверніть стяжний замок (1) у горизонтальне положення, відчепіть гак ременя (2), і за допомогою стрічки "Велькро" прикріпіть ремінь до нижньої сторони сидіння.
Відтисніть рукоятку (5) відпускання фіксатора і зніміть складання сидіння.
Установка проводиться у зворотному порядку, - простежте за правильністю попадання сидіння у приймальні гнізда та надійністю защіпки фіксаторів.
