Електропривод спинки та підголівника

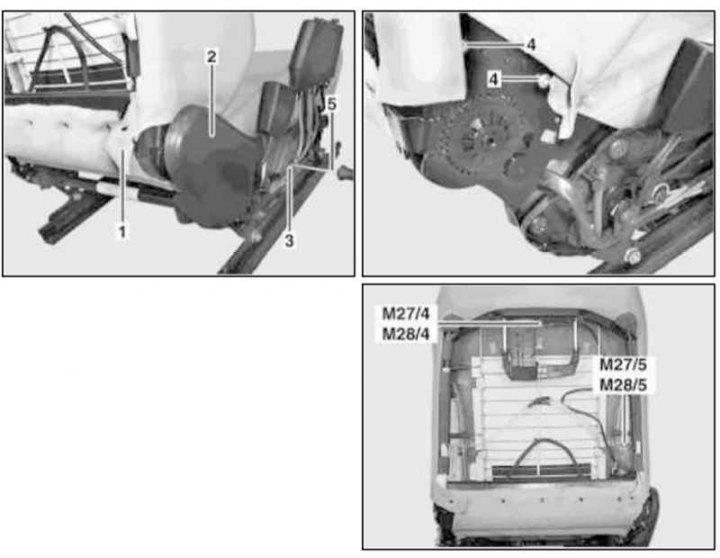

Деталі установки електромоторів приводу регулювання спинки та підголівника переднього сидіння
1 - Кришка; 2 - Накладка; 3, 4 - Гвинти; 5 - Викрутка; М27/4 - Мотор приводу регулювання підголівника лівого сидіння; М28/4 - Мотор приводу регулювання підголівника правого сидіння; М27/5 - Мотор приводу регулювання спинки лівого сидіння; М27/6 - Мотор приводу регулювання спинки правого сидіння
1. Зніміть складання переднього сидіння (див. розділ Кузов).
2. Викрутіть гвинти кріплення та зніміть задню оббивку спинки.
3. Зніміть підголовник.
4. Від'єднайте електропроводку від електромотора приводу регулювання підголівника (М27/4 або М28/4).
5. Зсунувши вправо, через низ спинки зніміть електромотор (М27/4 або М28/4).
6. Викрутіть гвинти кріплення (3) і зніміть декоративну накладку (2).
7. З правого боку від'єднайте кришку (1) спинки.
8. Викрутіть праворуч гвинти (4), зніміть електромотор приводу регулювання спинки (М27/5 або М28/5) та від'єднайте від нього електропроводку.
9. Установка провадиться у зворотному порядку.
Електропривод подушки
Деталі установки електромоторів приводу регулювання подушки переднього сидіння
1 - Накладка; 2, 3, 4 - Гвинти; М27/1 - Мотор приводу регулювання подушки лівого сидіння в поздовжньому напрямку; М28/1 - Мотор приводу регулювання подушки правого сидіння в поздовжньому напрямку; М27/2 - Мотор приводу регулювання заднього краю подушки лівого сидіння у вертикальному напрямку; М28/2 - Мотор приводу регулювання заднього краю подушки правого сидіння у вертикальному напрямку; М27/3 - Мотор приводу регулювання переднього краю подушки лівого сидіння у вертикальному напрямку; М28/3 - Мотор приводу регулювання переднього краю подушки правого сидіння у вертикальному напрямку; N32/1 - Оснащений пам'яттю блок керування регулювання положення сидіння водія (та рульової колонки); N32/2 - Оснащений пам'яттю блок керування регулювання положення пасажирського сидіння
1. Зніміть складання переднього сидіння (див. розділ Кузов).
Оригінал можна знайти на сайті www.mercedesman.ru
2. Відокремте блок управління регулювання положення сидіння, оснащений пам'яттю (N32/1 або N32/2) і від'єднайте від нього електропроводку - приготуйте змінні обв'язні бандажі.
3. Викрутіть гвинти (2) і зніміть електродвигун (М27/1 або М28/1).
4. Зніміть накладку (1), викрутіть гвинти (3) та зніміть електродвигун (М27/2 або М28/2).
5. Для зняття двигунів (М27/3 чи М28/3) викрутіть гвинти (4).
6. Установка проводиться у зворотному порядку.
