Предосторожности: Пыль, образующаяся при износе тормозных колодок, может содержать асбест, который вреден для здоровья. Никогда не сдувайте ее сжатым воздухом и не вдыхайте. При работе с тормозными механизмами одевайте респиратор. Ни в коем случае не используйте минеральные растворители для очистки компонентов тормозов. Для этого существуют специальные средства!
Примечание: Сразу необходимо заменять рее четыре колодки стояночного тормоза, работайте на тормозных узлах по очереди, используя другую сторону в качестве образца, если необходимо.
Ослабьте гайки задних колес, поддомкратьте автомобиль и надежно установите его на осевые подпорки. Снимите колеса.
Снимите тормозной диск (см. Раздел 5). Предварительно очистите узел стояночного тормоза специальным средством. Поместите сливной контейнер под тормозным механизмом.
Отсоедините конец возвратной пружины колодки стояночного тормоза от анкерного пальца (см. иллюстрацию). На некоторых конструкциях вместо анкерного пальца могут быть две стягивающие пружины.

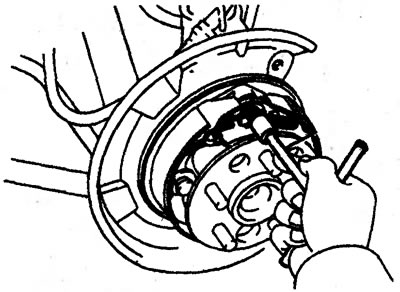

7. 24 Отцепите возвратную пружину колодки стояночного тормоза - можно использовать специальный компрессор для снятия пружин (стягивающие пружины колодок могут быть сверху и снизу, и их расположение отличается от показанного здесь).
Разведите верхние концы колодок, и снимите разжимную планку и пружину, если имеется (см. иллюстрацию). Обратите внимание на то, как была установлена разжимная планка.
7.25. Поверните и поднимите разжимную планку и пружину, если имеется.
Снимите пружины опорных стоек с колодок (см. иллюстрацию). Отделите переднюю колодку от опорного щита, и снимите регулятор (см. иллюстрацию), затем отделите стягивающую пружину с колодок (см. иллюстрацию).
7.26. Снимите пружины с опорных стоек колодок. Иногда для этого может понадобиться специальный ключ.
7.27. Выдвиньте переднюю колодку и снимите винт регулятора.
7.28. Поверните колодку и отсоедините от нее стягивающую пружину
Если стояночный тормоз приводится в действие рычагом, прикрепленным к задней колодке, отделите тросик от рычага (см. иллюстрацию), затем снимите колодку. С помощью отвертки разведите концы С-скобы на поворотной оси рычага стояночного тормоза, затем снимите рычаг, прокладку (если имеется) и штифт. Переставьте компоненты на новую колодку, и закрепите их С-скобой (см. иллюстрацию).

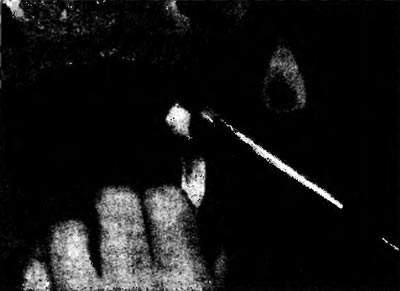

7.29. Вытяните тросик и отсоедините его от рычага на задней колодке (иногда вместо рычага для разведения колодок используется кулачковый механизм на опорном щите)

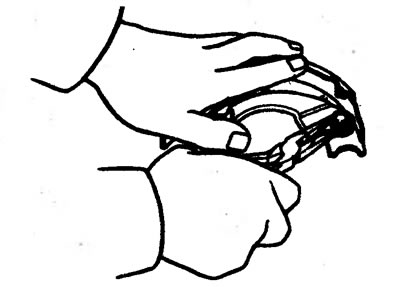

7.30. С помощью плоскогубцев установите С-скобу на поворотную ось.
Полностью вымойте опорный щит специальным средством. Прощупайте контактные с тормозными колодками участки опорного щита - если они грубые, или имеется видимый износ, загладьте их напильником или наждачной бумагой. Смажьте эти места высокотемпературной смазкой (см. иллюстрацию).

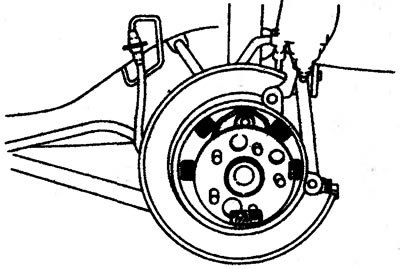

7.31. Нанесите тонкий слой высокотемпературной смазки на контактные с колодками стояночного тормоза (заштрихованные области) поверхности на опорном щите.
Очистите резьбу регулятора, затем нанесите высокотемпературную смазку на перемещающиеся части регулятора (см. иллюстрацию).
7.32. Очистите винт регулятора и нанесите высокотемпературную смазку на обозначенные области (стрелки).
Присоедините тросик к рычагу стояночного тормоза на задней колодке. Расположите заднюю колодку на опорному щите, и установите пружину на опорную стойку.
Присоедините стягивающую пружину к обеим колодкам, затем установите регулятор (см. иллюстрацию). Разместите переднюю колодку на опорном щите, и установите пружину на опорную стойку. Установите разжимную планку стояночного тормоза, правильно ориентировав ее. Установите возвратную пружину колодки.

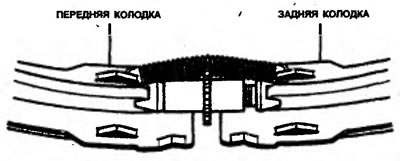

7.33. В собранном виде, пружина натяжения и винт регулятора должны быть расположены как показано.
Установите тормозной диск (см. иллюстрацию). Если диск не закреплен винтами, временно закрутите пару гаек колеса, чтобы удержать диск в рабочем положении.
7.34. При монтаже диска на узле стояночного тормоза, выровняйте смотровое отверстие с вырезом под регулятор (стрелки).
Примечание: Если во фланце оси имеется надрез, выровняйте его с отверстием в диске.
Отрегулируйте колодки стояночного тормоза, руководствуясь Главой «Регулировка барабанного тормозного механизма».
Установите суппорт тормоза и колесо. Опустите автомобиль на землю и надежно зажмите гайки колес.
