Если вы снимаете сборку педали стояночного тормоза, отсоедините стержень выпуска или тросик от рычага защелки на механизме стояночного тормоза (см. иллюстрацию). Если имеется, отсоедините вакуумный шланг или, если вакуумная диафрагма выпуска не установлена на сборке педали, отсоедините тягу от сборки (см. иллюстрацию).

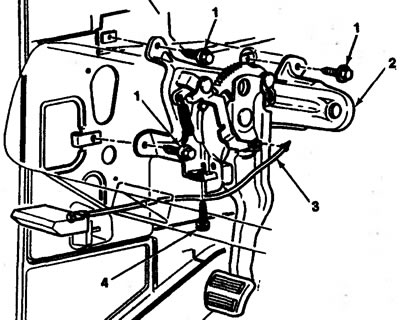

7.8. Типичные крепежные детали педали стояночного тормоза: 1. Болт; 2. Сборка педали; 3. Стержень выпуска; 4. Болт

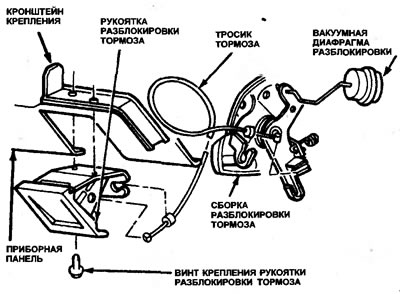

7.9. Типичная сборка педали стояночного тормоза с вакуумной диафрагмой разблокировки
Если вы снимаете тягу стояночного тормоза, отсоедините тросик от тяги (см. иллюстрацию), или снимите штифт вилки толкателя и отсоедините стержень от рычага (см. иллюстрацию).

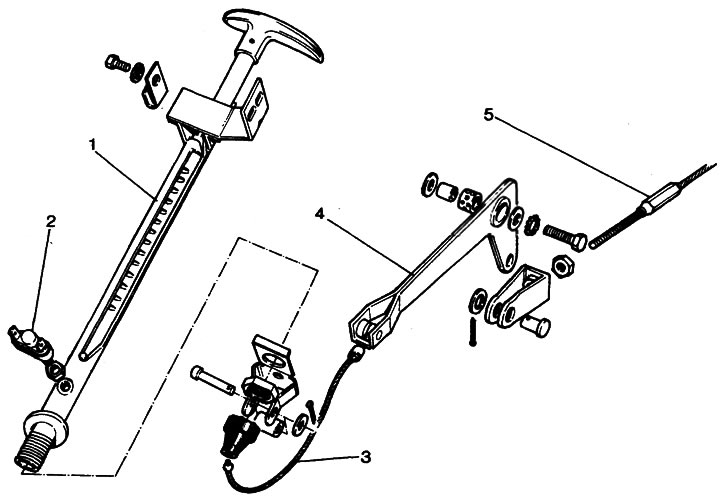

7.10. Типичная сборка тяги стояночного тормоза: 1. Тяга; 2. Выключатель контрольной лампы стояночного тормоза; 3. Первичный тросик; 4. Промежуточный рычаг; 5. Вторичный тросик

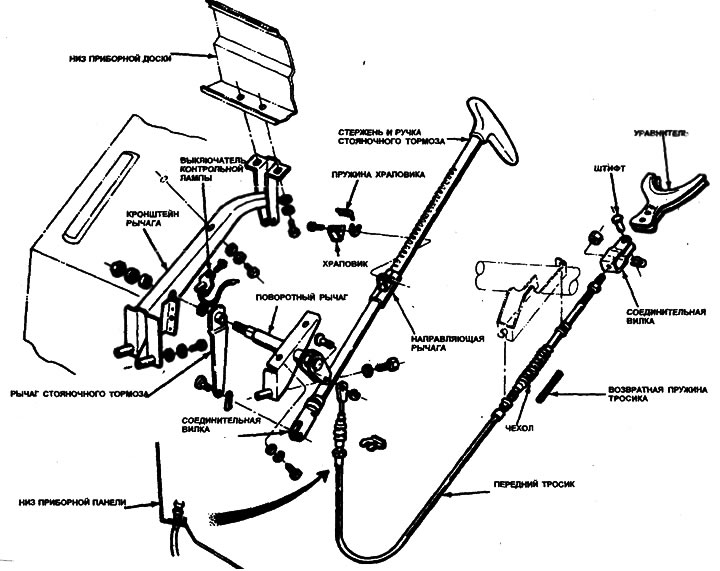

7.11. Механизм стояночного тормоза, приводимый в действие тягой
Открутите болты или гайки, и отделите сборку тяги или педаль. Установка производится в обратной последовательности, но отрегулируйте стояночный тормоз как описано в Разделе 4.
