На некоторых автомобилях с механической трансмиссией, тормозная педаль и педаль сцепления установлены на общий вал.
Тормозные педали редко требуют внимания, но, как было сказано в Разделе 4, рекомендуется иногда заглядывать под приборную панель и осматривать втулки и компоненты крепления педали. На иллюстрациях показаны примеры типичных сборок тормозных педалей (см. иллюстрации).

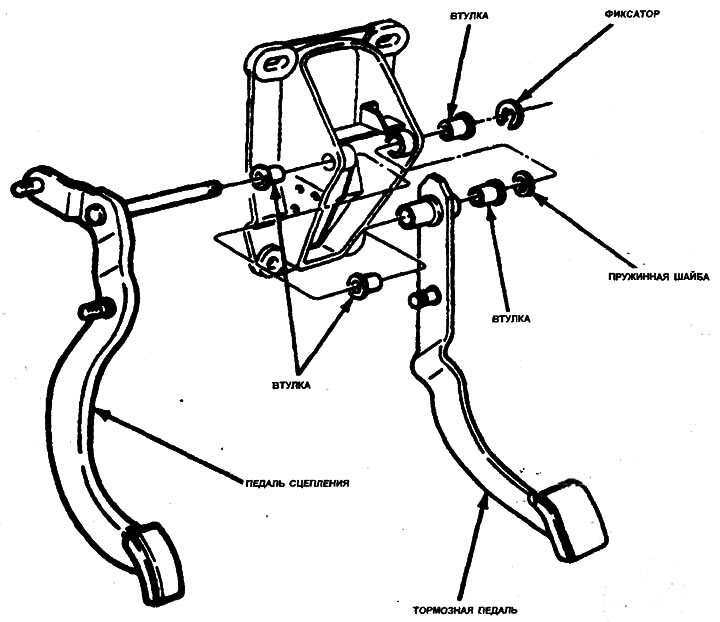

8.1. Детали крепления тормозной педали (Ford Aerostar с механической трансмиссией)

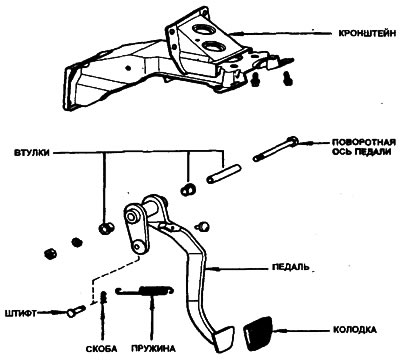

8.2. Детали крепления тормозной педали (Toyota)

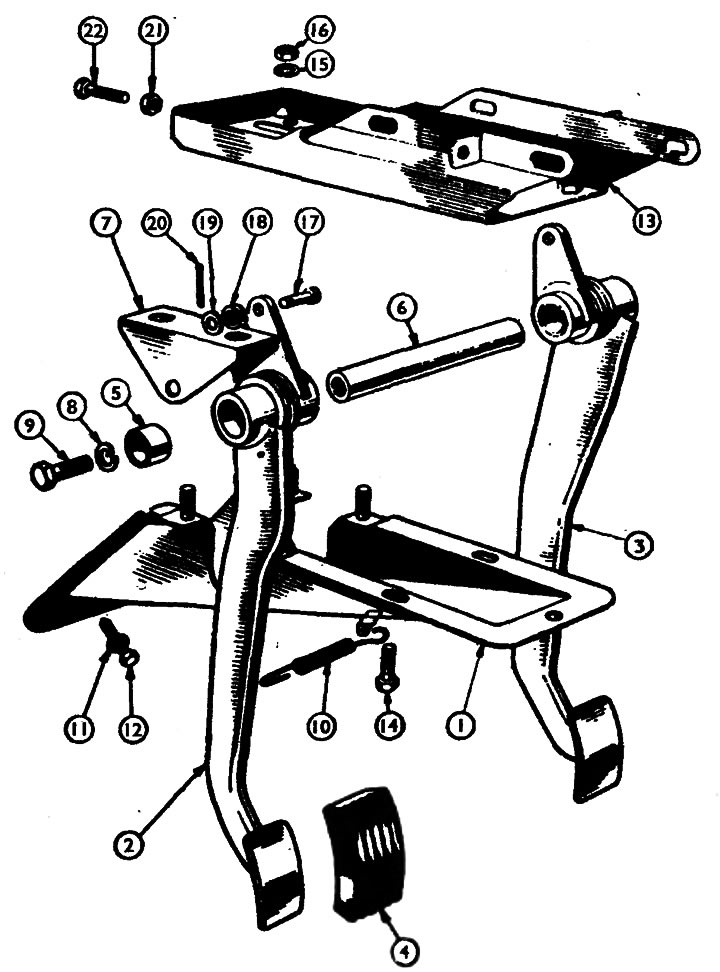

8.3. Детали крепления тормозной педали (Triumph): 1. Облицовка поворотной оси педали; 2. Педаль сцепления; 3. Тормозная педаль; 4. Резиновая накладка; 5. Втулка поворотной оси; 6. Поворотная ось педали; 7. Кронштейн; 8. Контрящая шайба; 9. Болт; 10. Возвратная пружина; 11. Контрящая шайба; 12. Болт; 13. Кронштейн держателя главного цилиндра; 14. Болт; 15. Контрящая шайба; 16. Гайка; 17. Штифт вилки толкателя; 18. Пружинная шайба; 19. Плоская шайба; 20. Шплинт; 21. Контргайка; 22. Ограничитель хода педали

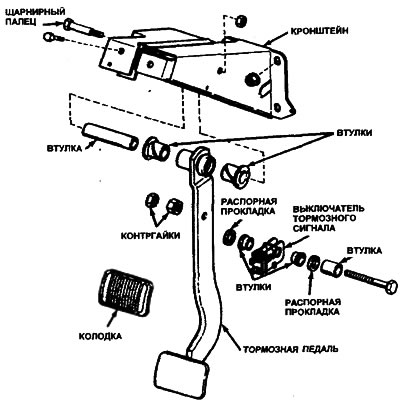

8.4. Детали крепления тормозной педали (Jeep Cherokee)

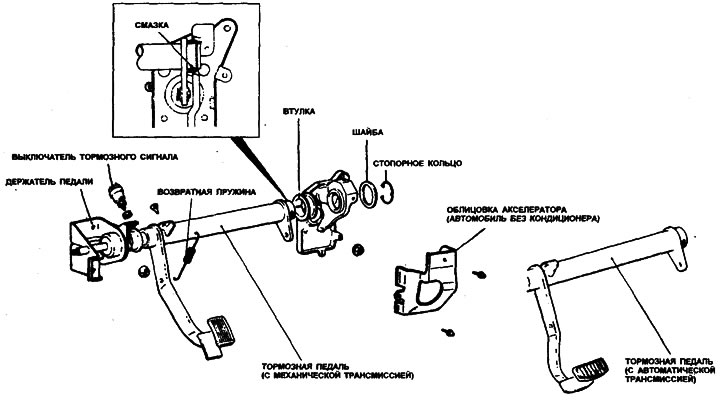

8.5. Детали крепления тормозной педали (Hyundai Excel, Dodge Colt, Mitsubishi Precis) - в этой конструкции используется поворотная ось педали для приведения в действие главного цилиндра (потому что главный цилиндр установлен на правой стороне моторного отсека).

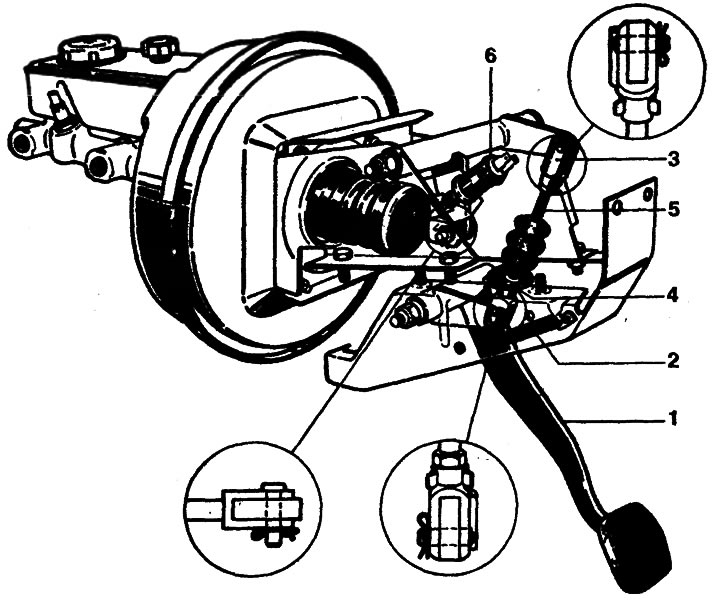

8.6. Детали крепления тормозной педали (Saab) - в этой конструкции тяга управляет рычагом, который в свою очередь нажимает на штангу-толкатель блока вакуумного тормозного сервоусилителя: 1. Педаль; 2. Возвратная пружина; 3. Вилка; 4. Контргайка; 5. Тяга; 6. Выключатель тормозного сигнала

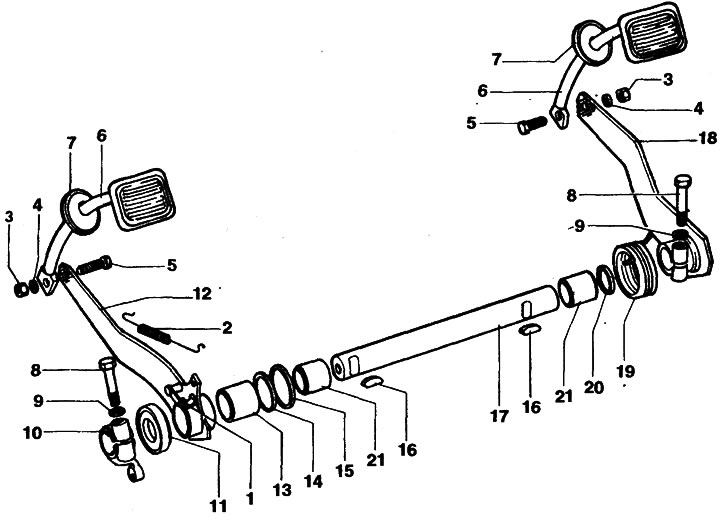

8.7. Детали крепления тормозной педали (VW Transporter, правое расположение руля): 1. Штифт и скоба; 2. Возвратная пружина; 3. Гайка; 4. Контрящая шайба; 5. Болт; 6. Педаль; 7. Уплотнение; 8. Винт зажима; 9. Контрящая шайба; 10. Рычаг тормозной педали; 11. Уплотнение; 12. Рычаг педали сцепления; 13. Втулка; 14. Уплотнение; 15. Упорная шайба; 16. Сегментная шпонка; 17. Вал; 18. Рычаг тормозной педали; 19. Возвратная пружина; 20. Уплотнение; 21. Втулка

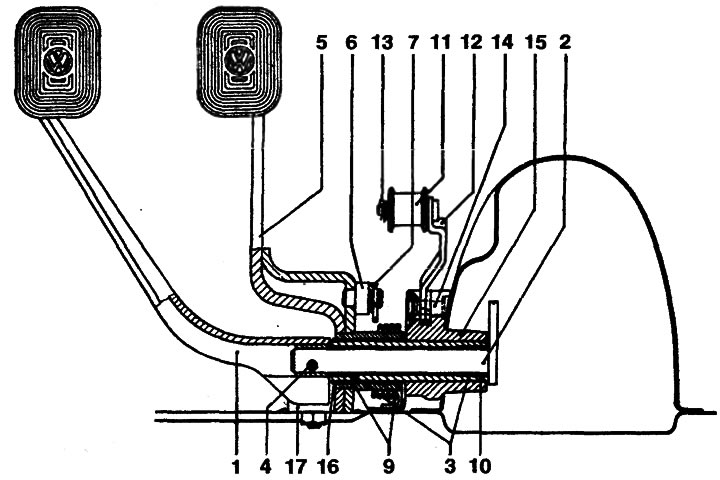

8.8. Детали крепления тормозной педали (VW Golf): 1. Педаль сцепления; 2. Поворотная ось педали; 3. Втулка; 4. Установочный штифт; 5. Тормозная педаль; 6. Штанга-толкатель главного цилиндра; 7. Блокировочная пластина штанги-толкателя; 8. Не используется; 9. Втулка; 10. Монтажная труба; 11. Ролик педали газа; 12. Соединительный рычаг акселератора; 13. Скоба; 14. Ось рычага педали газа; 15. Крепежный кронштейн; 16. Стопорное кольцо; 17. Ограничитель

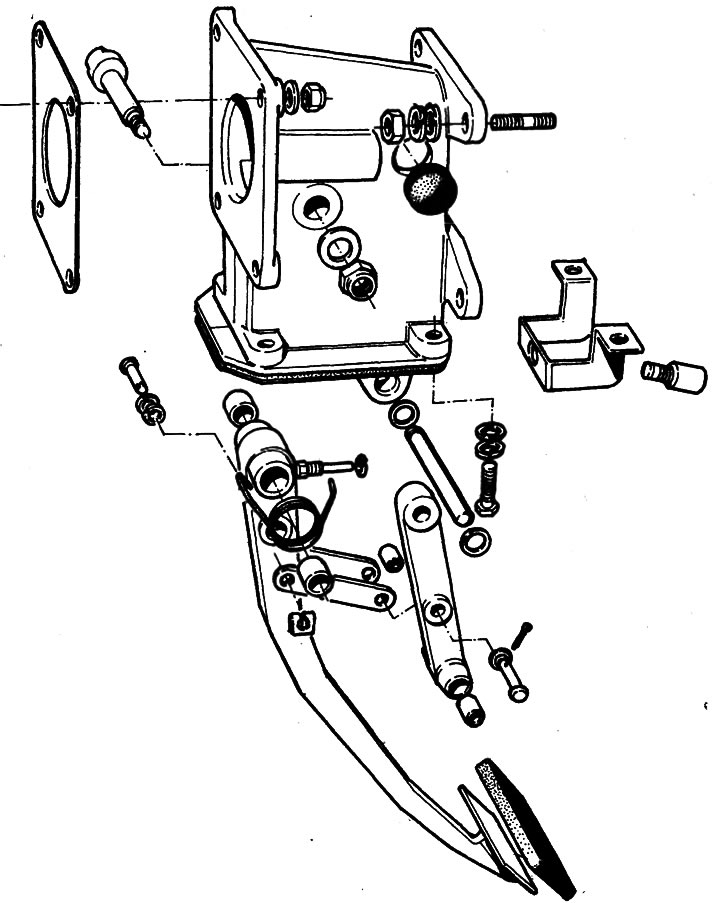

8.9. Детали крепления тормозной педали (Jaguar)
