Провера радијалног зазора у главним лежајевима радилице (Mercedes-Benz Vito W638)

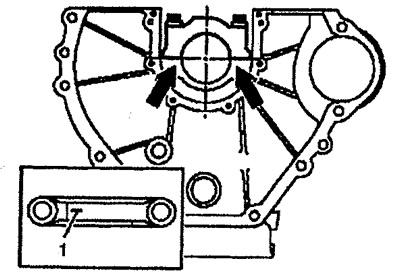

1. Инсталирајте поклопце носача без облога. Морате почети од центра тако да се сви поклопци могу поставити у исти положај. Сви поклопци имају идентификационе бројеве у растућем редоследу и не могу се помешати (видети слику 2.67).



2. Подмажите завртње за монтажу поклопца главног лежаја и затегните их обртним моментом од 55 Nm + 90°.

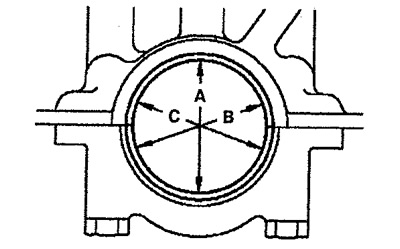

3. Измерите пречнике рупа у правцима А, Б, Ц (видети слику 2.68).

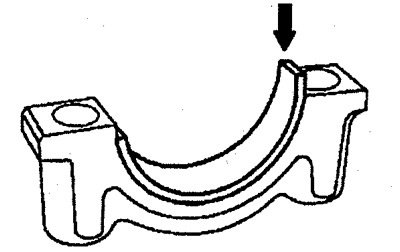

4. Одврните вијке који причвршћују поклопце. Уградите облоге у поклопце и затегните монтажне вијке обртним моментом наведеним раније (видети слику 2.69). Немојте превише затезати горње и доње облоге.

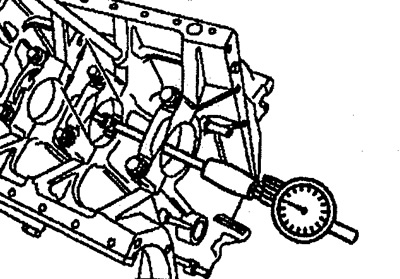

5. Измерите унутрашњи пречник главног отвора лежаја (видети слику 2.70).



6. Одврните завртње за причвршћивање поклопца главног лежаја и уклоните кућишта лежаја.

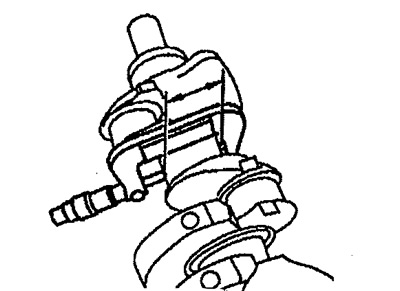

7. Измерите пречник главног носача радилице и одредите радијални зазор у главним лежајевима (видети слику 2.71).

Дефиниција радијалног зазора

Пречник отвора са уграђеним лежајевима - Пречник чаура радилице = Радијални зазор у главним лежајевима



Радијални зазор се може подесити заменом поклопаца.
