Eltávolítás

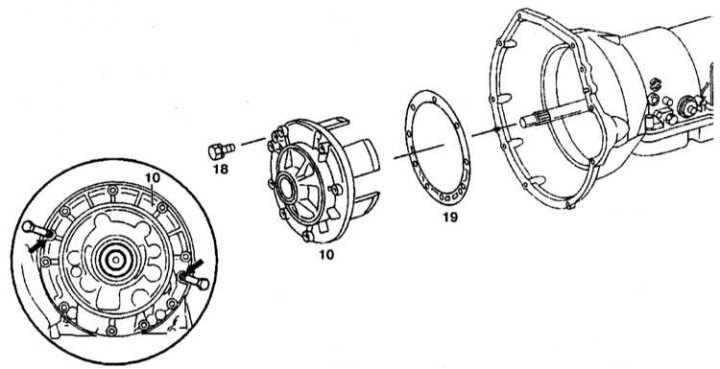

Az elülső fedél beépítési részletei másodlagos szivattyúval
1. Távolítsa el a csavarokat (18).
2. Távolítsa el az elülső fedelet (10) a két csavar (18) (nyilak) kicsavarásával.
Szétszerelés

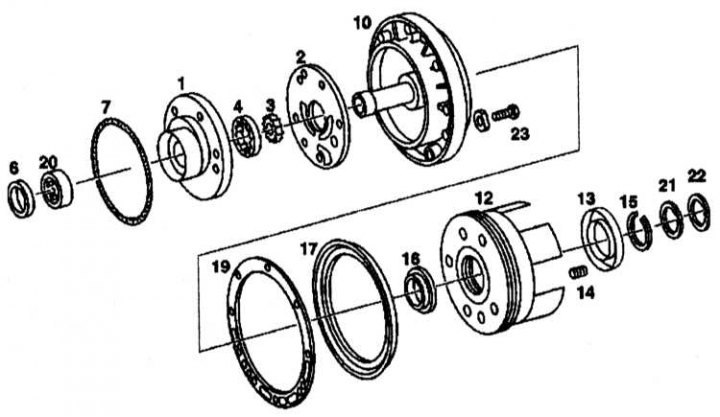

Az elülső fedél beépítési részletei másodlagos szivattyúval
1 - Szivattyúegység házfedele; 2 - Nyomóalátét; 3, 4 - Szivattyú fogaskerekek; 6 - Olajtömítés; 7 - O-gyűrű; 10 - Első sebességváltó burkolat; 12 - Dugattyú LB3; 13 - Rugós persely; 14 - Visszatérő rugó; 15 - Rögzítőgyűrű; 16, 17 - Olajtömítő gyűrűk; 19 - Tömítés; 20 - Gördülőcsapágy; 21, 22 - Teflon gyűrűk; 23 - Csavar
Eredeti a weboldalon megjelent www.mercedesman.ru
1. Távolítsa el az LB3 dugattyút (12).
2. Csavarja ki a csavarokat (23), és vegye le a másodlagos szivattyúházat (1) a közbenső lemezzel (2) az elülső burkolatról (10).
3. Távolítsa el a közbenső lemezt.

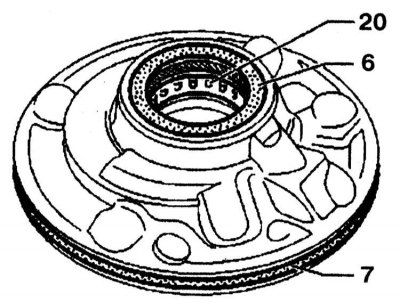

4. Távolítsa el a radiális tömítést (6), és cserélje ki. Ha a gördülőcsapágy (20) sérült, a másodlagos szivattyút ki kell cserélni.

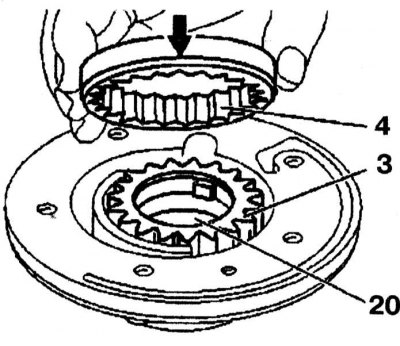

5. Távolítsa el mindkét szivattyú fogaskerekét (3) és (4) a szivattyúházból.
Összeszerelés és telepítés
Az összeszerelés és beszerelés az eltávolítással fordított sorrendben történik.
