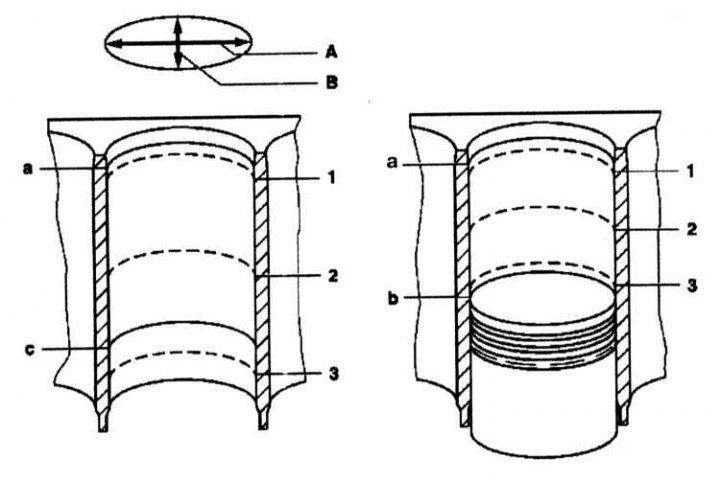

A hengerátmérők mérése hosszirányú A és keresztirányú B irányban történik
A - Hosszanti irány; B - Keresztirány; a - A felső nyomógyűrű felső mozgási pontja; b - Alsó holtpont; c - Az olajkaparó gyűrű legalacsonyabb mozgási pontja; 1, 2, 3 - Mérési pontok
Henger átmérőjének mérése
A - Hosszanti irány; B - Keresztirány; a - A felső nyomógyűrű felső visszatérési pontja; b - A dugattyú BMT-je; c - Az olajkaparó gyűrű alsó visszatérési pontja; 1-3 - Mérési szintek
A henger méretei ben vannak megadva Műszaki adatok.
