Benzines modellek

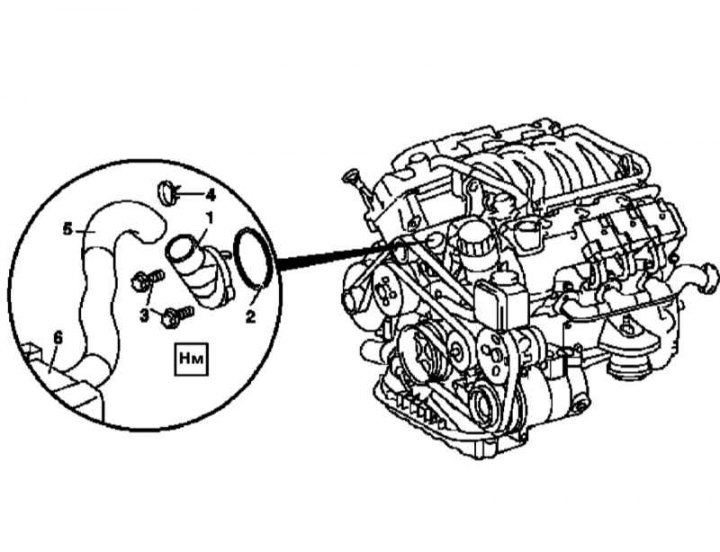

A benzinmotorok termosztát szerelvényének telepítési részletei
1 - Termosztát ház; 2 - O-gyűrű; 3 - Rögzítőcsavarok; 4 - bilincs; 5 - Hűtőfolyadék tömlő; 6 - Radiátor
1. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
2. Távolítsa el a hajtáslánc-burkolat/légszűrő egységet.
3. Válassza le a hűtőfolyadék tömlőt (5).
4. Csavarja ki a rögzítőcsavarokat (3), és távolítsa el a termosztátházat (1) a munkaelemhez szerelve.
Figyelem! A visszafordíthatatlan károsodás elkerülése érdekében a munkaelemet nem szabad eltávolítani a burkolatról, az elemet az utóbbival együtt kell cserélni!
5. A beszerelés fordított sorrendben történik. Ne felejtse el kicserélni az O-gyűrűt (2), ügyeljen arra, hogy a rögzítőelemek a kívánt nyomatékkal legyenek meghúzva.
6. Végül ellenőrizze a hűtőrendszert, hogy nincs-e rajta szivárgás.
Dízel modellek
M612

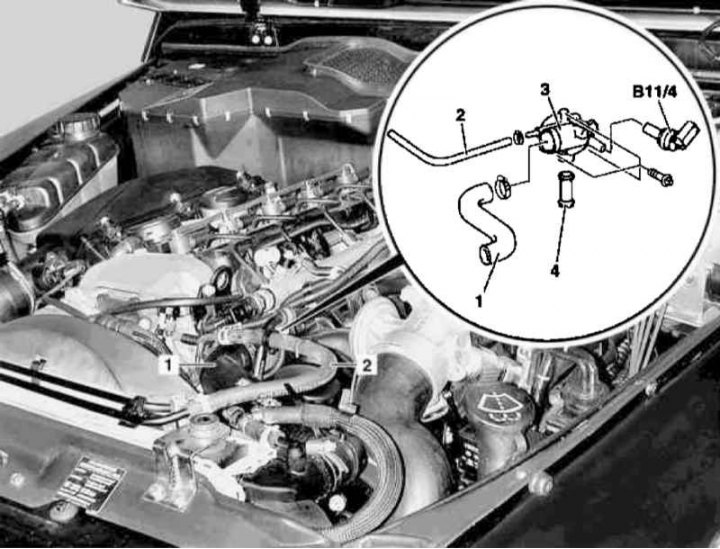

A 612-es sorozatú dízelmotor-termosztát és a hűtőfolyadék-hőmérséklet-érzékelő beszerelésének részletei
1 - Hűtőfolyadék tömlő; 2 - Szellőztető tömlő; 3 - Termosztát ház; 4 - Csatlakozó szerelvény; B11/4 - Hűtőfolyadék hőmérséklet-érzékelő
1. Távolítsa el a forgattyúház védelmét.
2. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
A cikk a webportálról kölcsönzött: MercedesMan
3. Távolítsa el a hengerfejburkolat burkolatait.
4. Válassza le az elektromos vezetékeket a hűtőfolyadék hőmérséklet-érzékelőről (B11/4).
5. Válassza le a hűtő (1) és a szellőző (2) vezetékeket a termosztátházról (3), ellenőrizze a rögzítő bilincsek állapotát, és szükség esetén készítse elő a cseréket.
6. Távolítsa el a termosztátházat (3), - ügyeljen a csatlakozó szerelvény (4) beépítési helyzetére, készítsen elő új tömítőtömítést.
7. A beszerelés fordított sorrendben történik.
8. Végül ellenőrizze a hűtőrendszert, hogy nincs-e rajta szivárgás.
M628

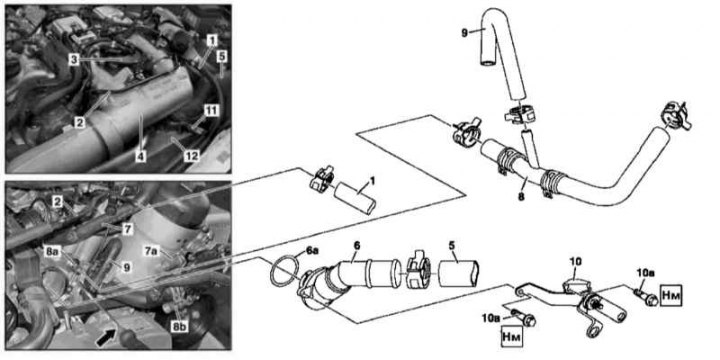

628-as sorozatú dízelmotor-termosztát beszerelési alkatrészei
1 - Hűtőfolyadék tömlő (szellőzés); 2 - Szellőztető vezeték; 3 - Üzemanyagszűrő; 4 - Felső légcsatorna; 5 - Hűtőfolyadék tömlő; 6 - Termosztát ház; 6a - O-gyűrű; 7 - Hűtőfolyadék tömlő; 7a - Csatlakozó szerelvény az olajszűrő házán; 8 - Hűtővezeték; 8a - Csatlakozó szerelvény a motor forgattyúházán; 8b - Csatlakozó szerelvény az olajszűrő házán; 9 - Hűtőfolyadék tömlő; 10 - Tartókonzol a töltőlevegő-hűtőhöz; 10a - Csavarok; 11 - Hűtőfolyadék tömlő; 12 - Töltőlevegő-hűtő
1. Emelje fel a járművet, és helyezze az emelőállványokra.
2. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
3. Távolítsa el a légszűrőt.
4. Távolítsa el a hűtőventilátor burkolatát (lásd A hűtőventilátor szerelvény eltávolítása és beszerelése).
5. Szerelje fel a hűtő/légkondicionáló kondenzátor védőpajzsát (400x680x1 mm méretű fém vagy műanyag lemez, megfelelő tartókonzollal ellátva).
6. Távolítsa el az üzemanyagszűrőt (3) (lásd a fejezetet Rendszeres gondozás és karbantartás), - célszerű a szűrőt a telepítés során kicserélni.
7. Válassza le a hűtőút tömlőjét (1) a szellőzővezetékről (2) - ellenőrizze a rögzítőbilincs állapotát, és szükség esetén készítsen elő cserét.
8. Válassza le a hűtőút tömlőjét (11) a töltőlevegő-hűtőről (12) - ellenőrizze a rögzítőbilincs állapotát, szükség esetén készítsen elő cserét.
9. Távolítsa el a fojtószelep működtető egységet a felső légcsatornával (4).
10. Válassza le a hűtőút tömlőjét (5) a termosztátházról (6) - ellenőrizze a rögzítőbilincs állapotát, és szükség esetén készítsen elő cserét.
11. Kösse le a hűtőút-tömlőt (7) a forgattyúház-szellőztető rendszer vezérlőszelepének szerelvényéről (7a), - ellenőrizze a rögzítőbilincs állapotát, és szükség esetén készítsen elő cserét.
12. Miután leválasztotta a csatlakozókat (8a és 8b) és a tömlőt (9), távolítsa el a hűtőútvonalat (8).
13. Távolítsa el a töltőlevegő-hűtő tartókonzolját (10), hogy hozzáférjen a rögzítőcsavarhoz (10a), csavarhúzóval (nyíl) feszítse ki, és nyomja oldalra a tömlőt (9).
14. Távolítsa el a termosztát burkolatát (6) a munkaelemmel együtt.
15. A beszerelés fordított sorrendben történik.
16. Végül ellenőrizze a hűtőrendszert, hogy nincs-e rajta szivárgás.
