Uklanjanje
1. Odspojite negativni kabel s akumulatora.
2. Skinite zaštitni poklopac motora.
3. Ispustite ulje iz motora.
4. Uklonite hladnjak rashladnog sustava zajedno s prednjom gredom.
5. Skinite ventilator, pogonski remen generatora, zatezač pogonskog remena generatora.
6. Uklonite gornju vodilicu remenice 24 (slika 2.6).
7. Uklonite nosač 25 gornje vodilice remenice.
8. Skinite poklopac glave cilindra 4.
9. Uklonite vakuumsku pumpu.
10. Uklonite amortizer.
11. Odvijte cijev pokazivača razine ulja na glavu cilindra.
12. Otpustite vijke za pričvršćivanje pumpe servo upravljača 12 (samo na motorima 602.984).
13. Uklonite generator.
14. Odvijte nosač generatora 22.
15. Uklonite kompresor i njegov nosač (samo na motorima 602.985).
16. Odvrnite vijke 7 i uklonite filter zajedno s nosačem 8.
17. Odvrnite vijke 6 koji pričvršćuju poklopac lanca razvoda na glavu cilindra.
18. Odvrnite vijke 17 zajedno s maticama 9 koje pričvršćuju međuprirubnicu visokotlačne pumpe za gorivo.
19. Odvrnite vijke 11 koji pričvršćuju korito 10 duž perimetra poklopca lanca razvoda 16.
20. Odvrnite vijke 20 koji pričvršćuju poklopac lanca razvoda na blok cilindra.
21. Skinite poklopac lanca razvoda 16.
22. Zamijenite brtveni prsten 26.

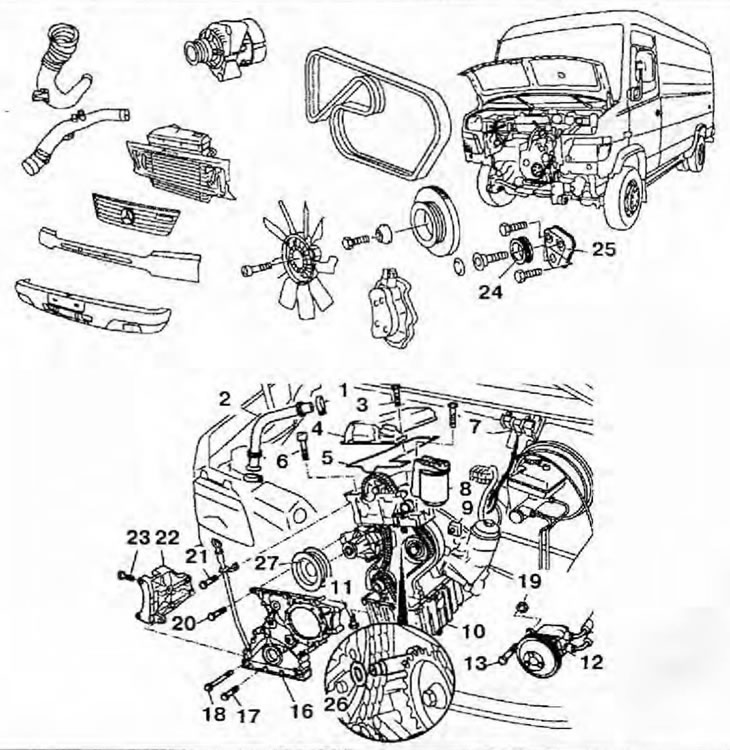

Slika 2.6. Poklopac lanca razvoda: 1 - Stezaljka; 2 - Valovita cijev; 3, 6, 7, 11, 13, 17, 18, 20, 21, 23 - Vijci; 4 - Poklopac glave cilindra; 5 - Brtva; 8 - Filter goriva; 9, 19 - Orašasti plodovi; 10 - Paleta; 12 - Pumpa servo upravljača; 16 - Poklopac lanca razvoda; 22 - Nosač generatora; 24 - Gornja vodilica remenice; 25 - Nosač gornje vodilice remenice; 26 - Brtveni prsten; 27 - Remenica pumpe rashladnog sustava.
Montaža
23. Ugradnja se provodi obrnutim redoslijedom od uklanjanja. Redoslijed zatezanja vijaka za pričvršćivanje poklopca razvodnog lanca prikazan je na slici 2.7.
(Članak temeljen na podacima s web stranice mercedesman)

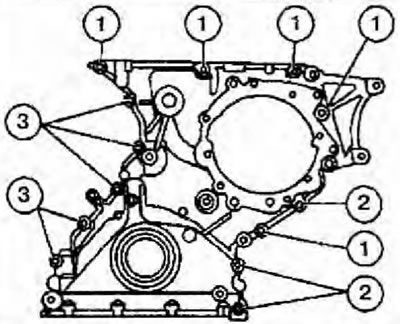

Slika 2.7. Redoslijed zatezanja vijaka za pričvršćivanje poklopca razvodnog lanca.
