Sadržaj: Uklanjanje ↡ Montaža ↡
Uklanjanje
1. Skinite poklopac lanca razvoda.
2. Skinite polugu za zatezanje 8 s klina 2 i pažljivo otpustite oprugu 6 (slika 2.8).
3. Uklonite zateznu polugu 8 zajedno s oprugom 6 i čahuricom 7.
4. Uklonite kliznu polugu 3.
Montaža
5. Ugradnja se provodi obrnutim redoslijedom od uklanjanja.

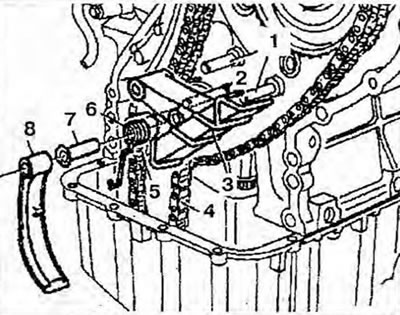

Slika 2.8. Klizna poluga: 1, 2 - Prsti; 3 - Klizna poluga; 4 - Pogonski lanac pumpe za ulje; 5 - Radilica; 6 - Proljeće; 7 - Čahura; 8 - Poluga za zatezanje.
