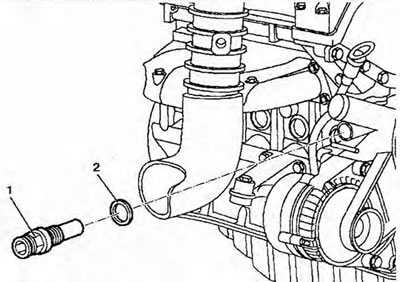

Slika 2.9a. Mjesto ugradnje zatezača lanca razvodnog mehanizma (motori bez klima uređaja): 1 - Zatezač lanca razvodnog mehanizma; 2 - Brtveni prsten.

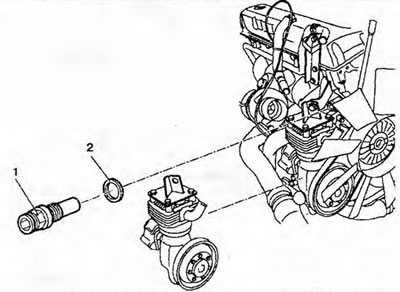

Slika 2.96. Mjesto ugradnje zatezača lanca razvodnog mehanizma (motori s klima uređajem): 1 - Zatezač lanca razvodnog mehanizma; 2 - Brtveni prsten, 3 - Kompresor.

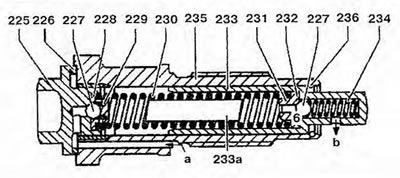

Slika 2.9c. Zatezač lanca razvodnog mehanizma u presjeku: 225 - Navojni čep; 226 - Aluminijska brtva A25x30; 227 - Promjer kugle 5 mm; 228 - Vodilica za kuglu; 229, 230, 234 - Kompresijske opruge, 231 - Disk ventil; 232 - Brtveni prsten; 233 - Potisni prst; 233a - Dio za pumpanje; 235 - Tijelo; 236 - Zadržni prsten B16; a - Tlačni otvor iz glave cilindra; b - Na paletu.
