Змест: Фары ↡ Пярэдні паказальнік паваротаў ↡ Паўторнік паваротаў ↡ Заднія ліхтары ↡ Ліхтар падсветкі нумарнога знака ↡
Фары

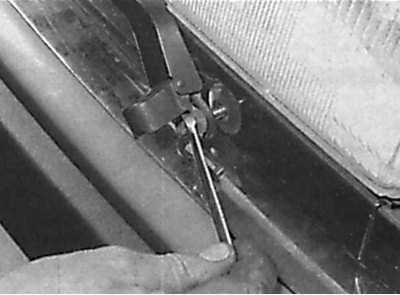

Адшрубоўванне гайкі мацавання рычага шклоачышчальніка фары

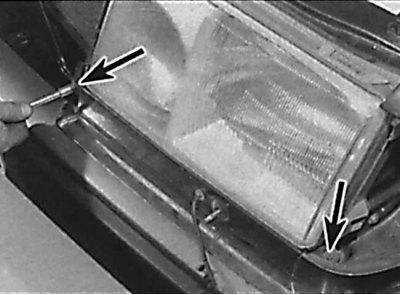

Размяшчэнне шруб мацавання дэкаратыўнай панэлі ў падставы фары

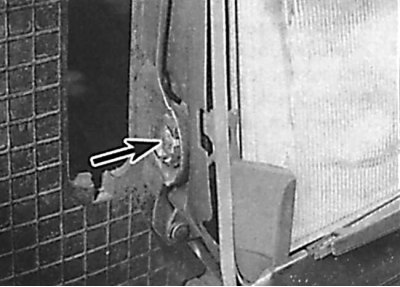

Размяшчэнне ўнутранага ніта мацавання фары

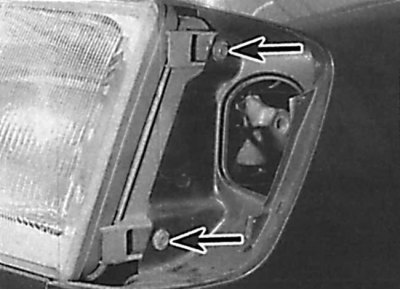

Размяшчэнне вонкавых нітаў мацавання фары

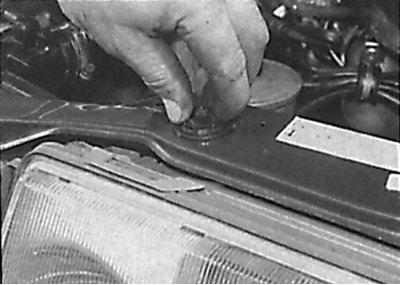

Вызваленне верхняга фіксатара фары

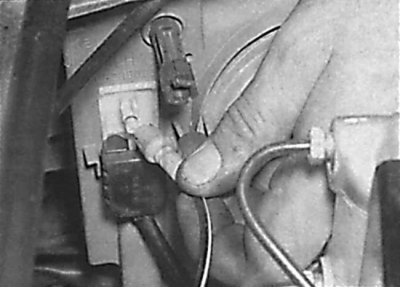

Адлучэнне ад фары вакуумнага шланга і электрычнага раздыма

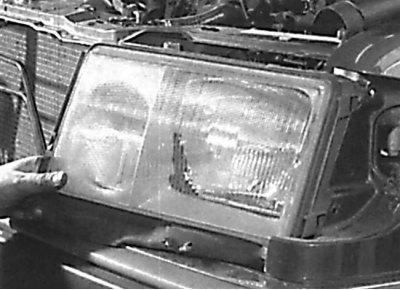

Зняцце фары з аўтамабіля
1. На мадэлях са шклоачышчальнікамі фар адзначце размяшчэнне рычага шклоачышчальніка ў адносінах да фары. Падніміце каўпачок, які зачыняе вось рычага шклоачышчальніка, затым адкруціце гайку мацавання рычага і зніміце рычаг шклоачышчальніка фары (гл. мал. Адшрубоўванне гайкі мацавання рычага шклоачышчальніка фары).
2. Зніміце лямпачку паказальніка паваротаў.
3. Адшрубуйце шрубы і зніміце дэкаратыўную панэль, размешчаную ў падставы фары. На мадэлях з абмывальнікамі фар адлучыце шланг абмывальніка (гл. мал. Размяшчэнне шруб мацавання дэкаратыўнай панэлі ў падставы фары).
4. Адкруціце балты мацавання фары (гл. мал. Размяшчэнне ўнутранага ніта мацавання фары, Размяшчэнне вонкавых нітаў мацавання фары).
5. Вызваліце верхні фіксатар фары, для чаго павярніце яго на 90°, затым зніміце фару і адлучыце ад яе вакуумны шланг і электрычны раздым (гл. мал. Вызваленне верхняга фіксатара фары, Адлучэнне ад фары вакуумнага шланга і электрычнага раздыма, Зняцце фары з аўтамабіля), пры неабходнасці, зніміце шкло фары.
6. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю. Нязначна зацягніце ніты мацавання фары і праверце сумяшчэнне фары з ніжняй дэкаратыўнай панэллю і капотам. Пры неабходнасці, адрэгулюйце становішча фары, для чаго прыслабце ніты мацавання і верхні фіксатар. У заключэнне праверце рэгуляванне святла фар.
Пярэдні паказальнік паваротаў

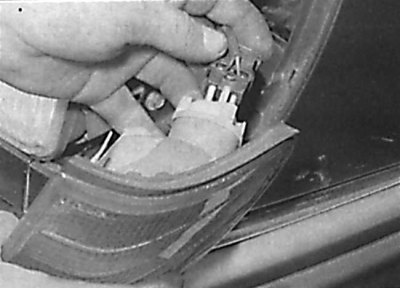

Зняцце лямпачкі з корпуса паказальніка паваротаў
1. Вызваліце клямку мацавання і выміце лямпу з корпуса паказальніка паваротаў. Адлучыце электрычны раздым ад корпуса паказальніка паваротаў і зніміце яго (гл. мал. Зняцце лямпачкі з корпуса паказальніка паваротаў).
2. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю. Праверце, што фіксавальныя выступы паказальніка паваротаў увайшлі ў накіроўвалыя на фары.
Паўторнік паваротаў
1. Выконваючы асцярожнасць, ссуньце паўторнік паваротаў наперад і выміце яго з крыла. Павярніце патрон з лямпачкай супраць гадзіннікавай стрэлкі і выміце яго з корпуса паўторніка паваротаў.
2. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.
Заднія ліхтары
1. З багажнага аддзялення вызваліце клямку мацавання і зніміце трымальнік лямпачак з задняй часткі ліхтара, пазыку адлучыце электрычны раздым.
(Публікацыя ўзята з сеткавага рэсурсу: MercedesMAN.ru)
2. Адкруціце гайкі, затым вызваліце клямкі мацавання і зніміце задні ліхтар з аўтамабіля. Зніміце пракладку, размешчаную паміж заднім ліхтаром і кузавам. Праверце стан пракладкі і, пры наяўнасці пашкоджанняў, заменіце яе.
3. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю. Праверце правільнасць усталёўкі пракладкі задняга ліхтара.
Ліхтар падсветкі нумарнога знака
1. Адкруціце шрубы і зніміце ліхтар падсвятлення нумарнога знака з вечка багажніка ці задняй дзверы і адлучыце ад яго электрычны раздым.
2. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю. Не перацягвайце шрубы мацавання ліхтара падсвятлення нумарнога знака, бо яго лёгка раскалоць.
