Премахване и монтиране на външната дръжка на вратата (Mercedes-Benz C-Class W203)

Премахване

1. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.

Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.

2. Отключете вратата на колата с ключа за запалване. По време на последваща работа дръжте вратата отключена.

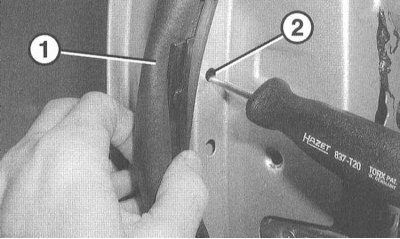

3. Отворете вратата и разкачете уплътнителната лента (1) на височината на дръжката на вратата от рамката на вратата.

4. Поставете отвертка в отвора (2) и отстранете малкия винт Torx.

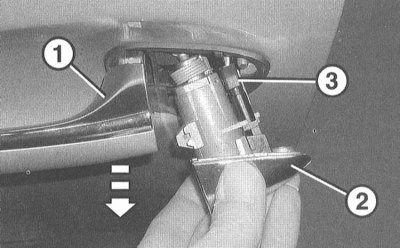

5. Издърпайте дръжката на вратата (1) и я задръжте в това положение. В същото време отстранете цилиндъра на ключалката (2).

6. Разкачете конектора (3) на цилиндъра на ключалката и отстранете цилиндъра.

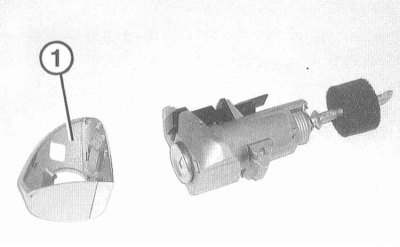

7. Свалете капака (1) от цилиндъра на ключалката.

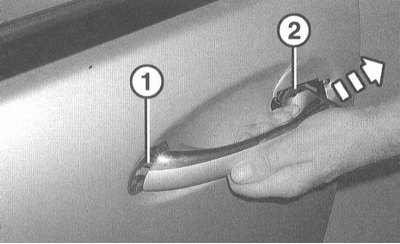

8. Дръпнете дръжката на вратата назад (илюстрация със стрелка) и го извадете от предния държач.

9. Разкачете дръжката от задния държач (2) и я извадете от вратата.

10. Отстранете уплътненията на дръжката на вратата.

Монтиране

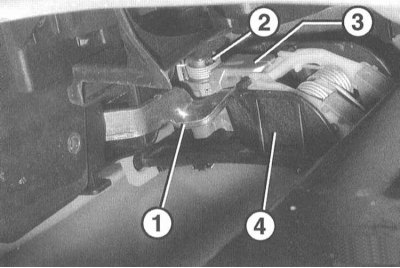

1. Поставете отново дръжката на вратата с уплътнителните уплътнения. Първо поставете дръжката в задния държач, като лостът (3) се захване зад водача на заключващия механизъм (1). (2) – цилиндър на брава.

Забележка. Илюстрацията показва опорната скоба (4) на дръжката от вътрешната страна на вратата. За да премахнете опорната скоба, трябва да премахнете тапицерията на вратата.

2. Поставете дръжката в предния държач, докато натискате дръжката напред.

3. Издърпайте дръжката и я задръжте в това положение и поставете цилиндъра на ключалката с капака.

Внимание! Ако състоянието на отключване е нарушено, първо монтирайте ключалката с аварийния ключ, като го завъртите обратно на часовниковата стрелка до позиция "отворено".

4. Поставете винта Torx и закрепете цилиндъра към вратата.

5. Прикрепете уплътнителната лента към рамката на вратата.

6. Свържете отрицателния (-) кабел към акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Въведете кода на радиото и настройте часа на часовника.

7. Проверете работата на заключващия механизъм на вратата.
