Вътрешна обшивка на вратата — премахване и монтиране (Mercedes-Benz C-Class W201)

Съдържание: Премахване ↡ Монтиране ↡

Премахване

1. Развийте винта и отстранете декоративната облицовка на ключалката на вратата (виж фиг. 18.1).

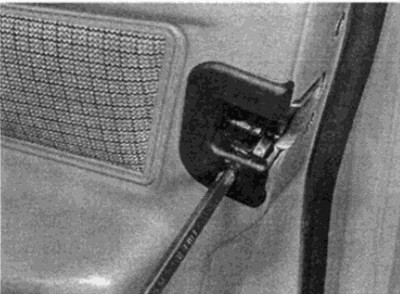

Фиг. 18.1. Отстранете декоративната облицовка на ключалката на вратата

2. Внимателно извадете пластмасовия капак от горната част на вътрешната вдлъбната дръжка (виж фиг. 18.2).

Фиг. 18.2. Повдигнете пластмасовия капак на вдлъбнатата дръжка на вратата

3. Развийте болта, закрепващ вдлъбнатата дръжка на вратата (виж фиг. 18.3).

Фиг. 18.3. Развийте болта, закрепващ дръжката на вратата

4. Издърпайте вътрешната дръжка за освобождаване на ключалката от тапицерията, докато плъзгате корпуса напред, за да освободите вътрешните закрепващи куки (виж фиг. 18.4).

Фиг. 18.4. Освободете куките на вътрешната дръжка за отваряне (A) и отделете задвижващия прът (B)

5. Отделете задвижващия прът на ключалката от задната част на дръжката и свалете дръжката и тялото от вратата.

6. При превозни средства, оборудвани с електрически прозорци, след разхлабване на резето, натиснете го надолу с помощта на малка отвертка и отстранете декоративната облицовка на дръжката (виж фиг. 18.6).

Фиг. 18.6. Отстранете декоративната облицовка на дръжката на прозореца, след като натиснете резето надолу (показано със стрелка)

7. Отстранете дръжката на прозореца и декоративния диск (виж фиг. 18.7, а, б).

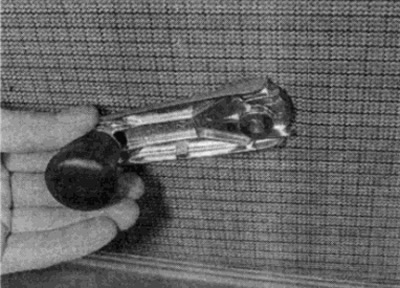

Фиг. 18.7, а. Свалете дръжката на повдигача на прозореца...

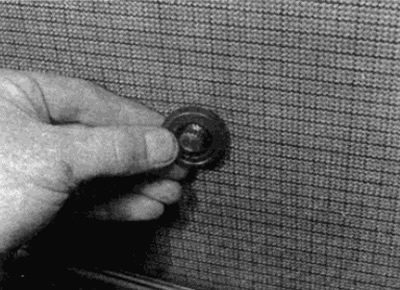

Фиг. 18.7, б....и декоративен диск

8. Повдигнете облицовката нагоре, за да освободите държачите на куките на гърба на облицовъчния панел в средата, отдолу и отстрани (виж фиг. 18.8). Когато тапицерията е свободна, повдигнете бутоните за заключване по-високо и ги извадете от вратата.

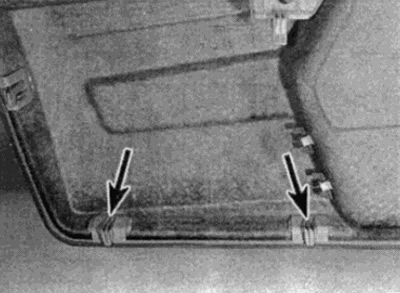

Фиг. 18.8. Държачи за куки за тапицерия на задната долна врата (показани със стрелки)

9. За достъп до вътрешните части на вратата внимателно издърпайте влагоустойчивото фолио и го отстранете от вратата (виж фиг. 18.9).

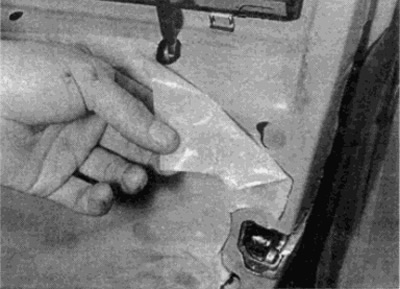

Фиг. 18.9. Внимателно издърпайте влагоустойчивия филм

Монтиране

10. Монтажът се извършва в обратен ред. Когато съпоставяте държачи за облицовка, подравнете първо по-дългата в центъра на облицовката (виж фиг. 18.10), след това повдигнете панела, докато можете да подравните останалите държачи, без да разкачате централния.
