Оттегляне
1. Отстранете тапицерията на вратата, както е описано в параграф 18.
2. Спуснете стъклото, така че през малък отвор в предната част на вратата да можете да стигнете до гайката, която закрепва лоста на електрическия прозорец към стъклената клетка (виж фиг. 19.2).

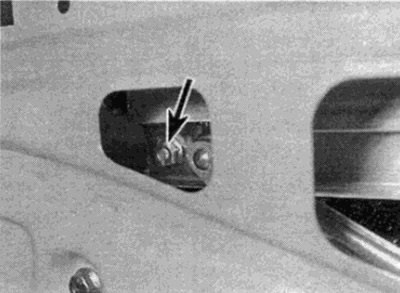

Ориз. 19.2. Разхлабете гайката, която фиксира лоста на електрическия прозорец към рамката на стъклото
3. Задръжте стъклото в това положение, като поставите дървен клин между стъклото и вратата или като използвате лепяща лента, увита около горната част на рамката на вратата (виж фиг. 19.3).

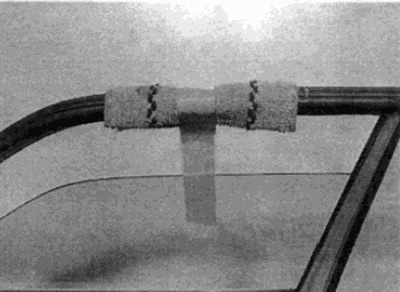

Ориз. 19.3. Използване на лепяща лента за задържане на стъкло
4. При фиксираното стъкло завъртете гайката за закрепване на лоста на прозореца към държача на стъклото.
5. При превозни средства с електрически прозорци, изключете кабелите от клемите на кабелния конектор.
6. Отстранете двете гайки, закрепващи водещия канал към панела на вратата (виж фиг. 19.6) и отстранете улея от панела.

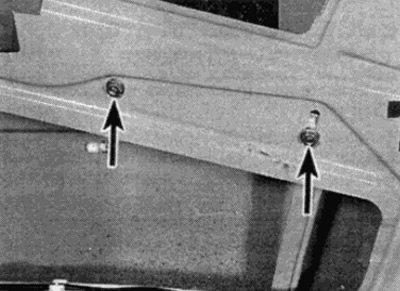

Ориз. 19.6. Разхлабете закрепващите гайки (показани със стрелки) направляващ улей към панела на вратата
7. Отстранете четирите болта (виж фиг. 19.7) на превозни средства с ръчни прозорци или три болта на превозни средства с електрически прозорци, които закрепват механизма на прозореца към вратата.

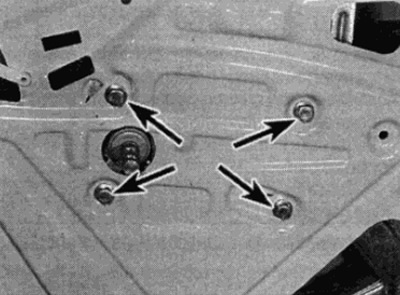

Ориз. 19.7. Разхлабете четирите винта (показани със стрелки) механизъм за електрически стъкла
8. При превозни средства с електрически прозорец монтирайте временно ръкохватката за задвижване и спуснете прозореца до двете ключалки (виж фиг. 19.8) станаха от местата си. Свалете дръжката.

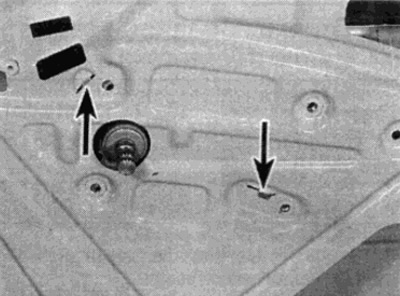

Ориз. 19.8. Отстранете ключалките (показани със стрелки)
9. Разкачете рамото на регулатора на задния прозорец от държача за стъкло и издърпайте механизма на регулатора на прозореца през долния отвор на вратата (виж фиг. 19.9. а, б).

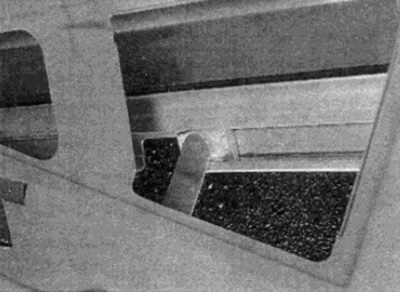

Ориз. 19.9, а. Разкачете лоста на задния електрически прозорец...

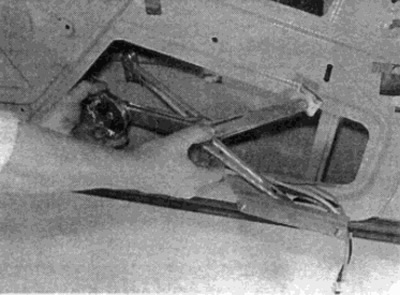

Ориз. 19.9, б....и премахнете механизма на електрическия прозорец
Инсталация
10. Монтажът се извършва в обратен ред, като се вземат предвид следните забележки. Преди да монтирате корпуса, затегнете на ръка гайката, закрепваща лоста на електрическия прозорец към клетката и гайките на направляващия улей. След това регулирайте позицията на стъклото, както следва.
11. Спуснете стъклото до упор.
12. Натиснете стъклото надолу и напред отпред в предния направляващ улей и обратно отгоре в задния водещ улей.
13. Като държите стъклото в това положение, затегнете гайката за закрепване на лоста на регулатора на прозореца към държача на стъклото.
14. Натиснете задната гайка на водещия улей надолу и я затегнете, след което затегнете гайката на предния водещ улей.
15. Проверете работата на механизма на електрическия прозорец, след което монтирайте корпуса, както е описано в параграф 18.
