Външна дръжка за заключване на входна врата — премахване и монтиране (Mercedes-Benz C-Class W201)

Премахване

1. Отстранете тапицерията на вратата, както е описано в параграф 18.

2. Извадете щепсела от задната врата (виж фиг. 24.2).

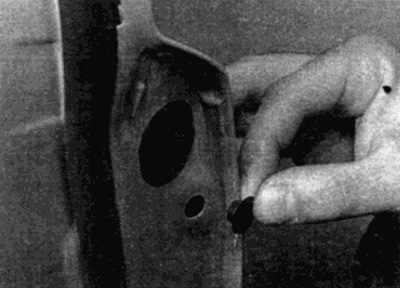

Фиг. 24.2. Извадете щепсела

3. С помощта на шестостенен ключ, поставен през отвора на тапата, развийте винта с фрезенкова глава на цилиндъра на ключалката (виж фиг. 24.3).

(Информация, копирана от уебсайта MercedesMan.ru)

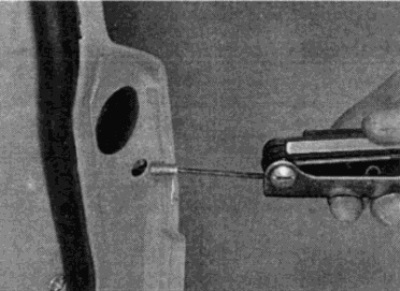

Фиг. 24.3. Развийте вдлъбнатия винт

4. Поставете ключа в цилиндъра на ключалката на вратата и го завъртете приблизително на 60° назад (виж фиг. 24.4, а). В същото време натиснете цилиндъра на ключалката назад, за да освободите вътрешната ключалка и да я извадите от дръжката на вратата (виж фиг. 24.4, б).

Фиг. 24.4, а. Завъртете ключа на 60° в обратна посока...

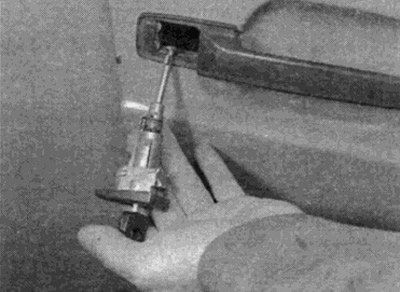

Фиг. 24.4, б....и свалете цилиндъра на ключалката

5. Натиснете външната дръжка назад, докато я издърпвате, след това освободете скобите отпред от опорната скоба (виж фиг. 24.5).

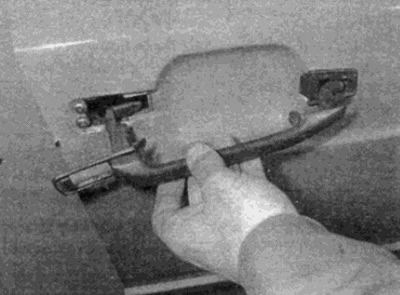

Фиг. 24.5. Отстранете външната дръжка

6. Отстранете гумената подложка от точката на закрепване на предната дръжка (виж фиг. 24.6).

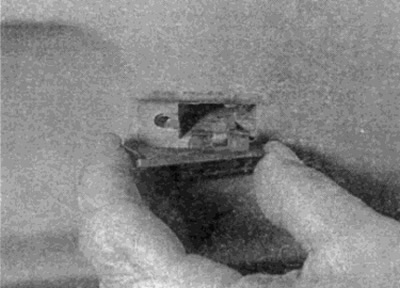

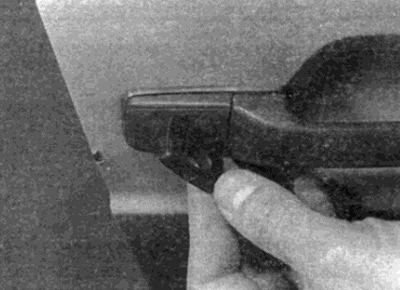

Фиг. 24.6. Отстранете гумената подложка

7. Развийте трите винта, закрепващи скобата, и отстранете опорната скоба през отвора във вътрешния панел на вратата (виж фиг. 24.7, а, б).

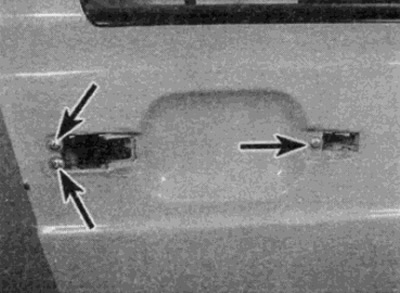

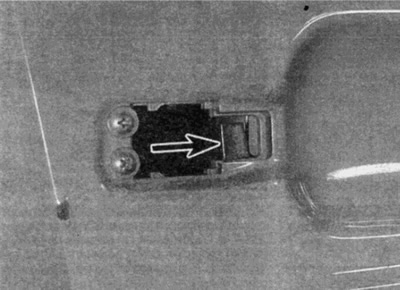

Фиг. 24.7, а. Развийте винтовете, закрепващи скобата (показани със стрелки)...

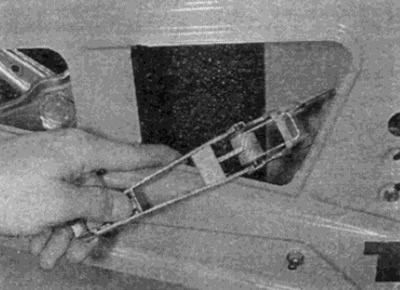

Фиг. 24.7, б.... и премахнете опорната скоба

Монтиране

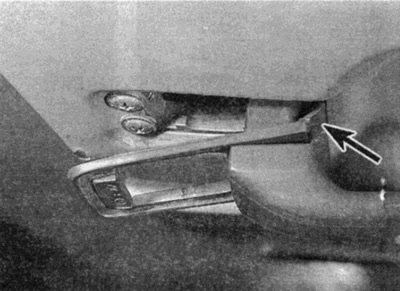

8. Монтажът се извършва в обратен ред. Когато монтирате дръжката, уверете се, че задната издатина на дръжката, както и заключващият лост, са монтирани зад телената пружина на опорната скоба (виж фиг. 24.8, а, б). След това преместете дръжката напред, за да я закрепите. Върхът на гумената подложка на гърба на дръжката е монтиран между панела на вратата и опорната скоба (виж фиг. 24.8, б).
