Релеен блок №1
Тази релейна кутия се намира, заедно с кутията с предпазители, под капак в долната част на арматурното табло в пространството за краката от страната на пътника.
Този блок съдържа релета за горивната помпа, блока за управление на двигателя, ESP и размразителя на задното стъкло.
1. Повдигнете дръжката на капака на кутията с предпазители и завъртете ключалката наляво, за да свалите капака.

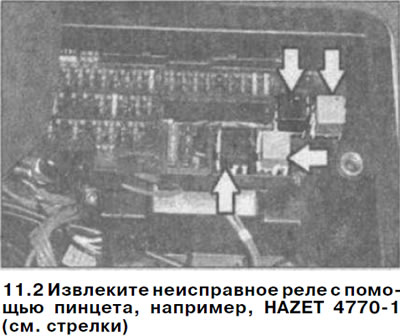

2. Отстранете дефектното реле с помощта на пинсети, например HAZET 4770-1 (вижте стрелките на илюстрацията).
Релеен блок №2
Тази релейна кутия се намира в двигателното отделение от дясната страна, когато гледате по посока на движението.
3. Отворете капака.

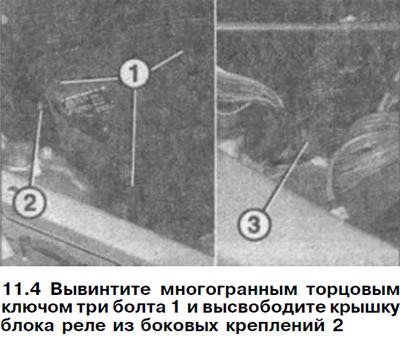

4. Развийте трите болта 1 с многостранен гаечен ключ и освободете капака на релейния блок от страничните закрепвания 2 (вижте илюстрацията).
5. Отстранете вложките от пяна.
6 Отстранете дефектното реле 3 с помощта на пинсети, например HAZET 4770-1 и го сменете с ново (вижте илюстрация 11.4).
7. Поставете отново вложките от пяна.
8. Монтирайте капака на релейната кутия и го закрепете с три болта с вътрешен гнездо.
