Премахване
Тази глава описва как да премахнете и инсталирате арматурното табло, различни превключватели и радиото на колата, включително високоговорители и антена.
1. Изключете клемата на заземяващия (-) проводник от клемата на акумулатора. Запалването трябва да бъде изключено.
Внимание! Изключването на батерията премахва защитния код от радиото, както и всички автоматични настройки на радиото. Ако кодът е неизвестен или не е записан, радиото може да бъде пуснато в експлоатация само с помощта на сервиз или производителя на радиото. Затова първо се уверете, че кодът е известен.
Автомобили, произведени преди 21 01

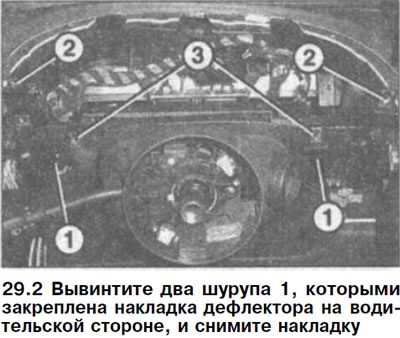

2. Развийте двата винта 1, които фиксират облицовката на дефлектора от страната на водача и отстранете облицовката (вижте илюстрацията).
Внимание! Илюстрацията показва арматурното табло със свален капак.
3. Развийте два винта 2 с глави за многостранен гаечен ключ и отстранете горната облицовка на арматурното табло (виж илюстрация 29.2).
4. Развийте два винта 3 с глави за многостранен гаечен ключ, които закрепват арматурното табло (виж илюстрация 29.2).
5. Поставете арматурното табло в кабината, освободете и разкачете щепселите от задната му страна и свалете панела.
Автомобили произведени от 3/01
В зависимост от модела, за сваляне на арматурното табло са необходими две специални подвижни скоби, с които се сваля облицовката на арматурното табло. Тези скоби, с артикулен номер 140 589 02 33 00, се вкарват на дълбочина от приблизително 35 mm в двата слота от дясната и лявата страна на тапицерията на арматурното табло.
След това скобите трябва да се завъртят на 90° и внимателно да се избутат към себе си, така че да се поберат във вдлъбнатините на гърба на подплатата. След това издърпайте двете скоби едновременно и свалете капака.

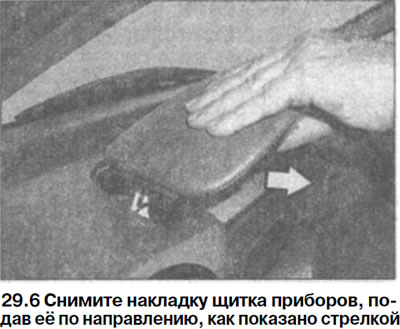

6. Отстранете облицовката на арматурното табло, като я натиснете в посоката, показана от стрелката на илюстрацията.

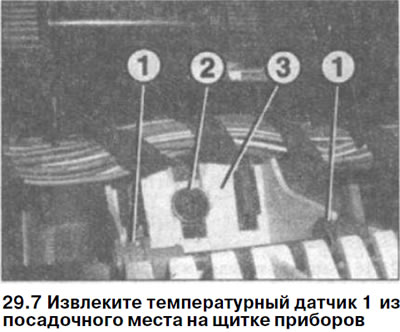

7. Отстранете температурния сензор 1 от мястото му на арматурното табло (вижте илюстрацията).
8. Развийте болт 2, натиснете надолу скоба 3 и повдигнете арматурното табло (виж илюстрация 29.7).
9. Отключете щепселите на гърба на арматурното табло, като натиснете скобата и изключете щепселите.
10. Свалете арматурното табло.

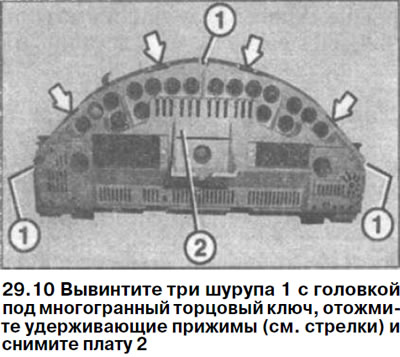

Ако електронната платка ще бъде отстранена от корпуса на панела, за да направите това, развийте три винта 1 с глава за многостранен гаечен ключ, натиснете навън задържащите скоби (вижте стрелките на илюстрацията) и премахнете дъската 2.

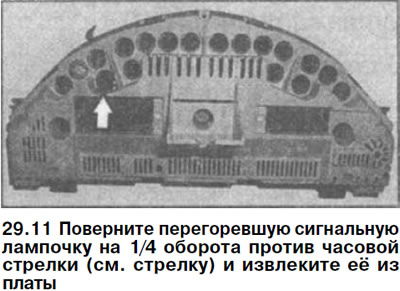

11. Завъртете предупредителната лампа за изгоряло на 1/4 оборот обратно на часовниковата стрелка (вижте стрелката на илюстрацията) и го премахнете от дъската.
Монтиране
12. Инсталирайте електронната платка в тялото на щита, ако е била премахната, и я фиксирайте. Уверете се, че стъклото на тялото на щита не е замърсено отвътре.
13. Закрепете платката в щита с три винта с вътрешен ключ.
14. Поставете новата крушка и я закрепете на място, като я завъртите на 1/4 оборот по часовниковата стрелка.

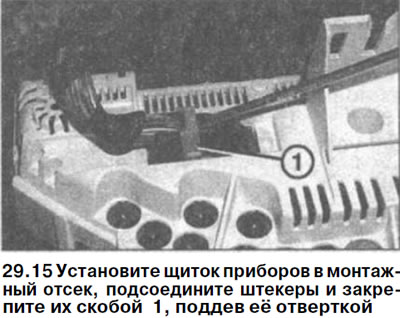

15. Инсталирайте арматурното табло в отделението за монтаж, свържете щепселите и ги закрепете със скоба 1, като го извадите с отвертка (вижте илюстрацията).
16. Автомобили, произведени преди 2/01. Закрепете арматурното табло с два винта с вътрешен ключ.
17. Автомобили произведени от 3/01. Закрепете арматурното табло към монтажното отделение с един винт.
18. Автомобили произведени от 3/01. Сменете температурния датчик.

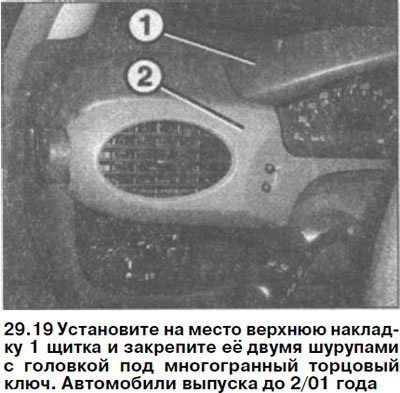

19. Автомобили, произведени преди 2/01. Сменете горния капак на 1 щит и го закрепете с два винта с многостранна гнездова глава (вижте илюстрацията).
20. Автомобили, произведени преди 2/01. Сменете облицовката на арматурното табло 2 и я закрепете с два винта (виж илюстрация 29.19).
21. Автомобили произведени от 3/01. Поставете отново горната облицовка на арматурното табло и я закрепете.
22. Свържете клемата на заземяващия (-) проводник към акумулатора, като се уверите, че запалването е изключено.
23. Въведете кода за сигурност в радиото и нагласете часовника.
