2. Снимите бачек с тормозной жидкостью (4)г не отсоединяя его от ГТЦ.
3. Удалите вакуум из вакуумной системы для этого при заглушенном двигателе несколько раз нажмите на педаль тормоза.
4. Снимите ГТЦ.
5. Отсоедините напорные трубки от ГТЦ При установке затяните моментом 14 Нм.
6. Снимите левую панель под приборной панелью.
7. Снимите возвратную пружину педали тормоза.
8. Снимите шплинт (8) и ось вилки штока ГТЦ (9).
9. Открутите самоконтрящиеся гайки (указаны стрелками на рисунке) от усилителя тормозов (6). При сборке гайки затяните моментом 20 Нм.
10. Отсоедините вакуумную трубку (3) от вакуумного усилителя (6).
11 Снимите вакуумный усилитель (6) через моторный отсек.
12. Установка производится в обратном порядке. После установки отрегулируйте шток выключателя стоп-сигнала (10).

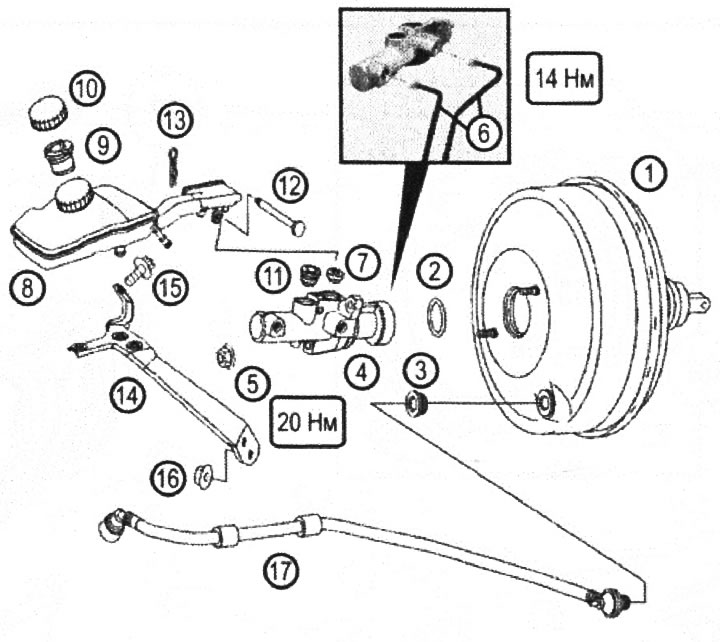

VN 7.005 1. Усилитель тормозов; 2. Уплотнительное кольцо; 3. Уплотнительное кольцо; 4. ГТЦ; 5. Гайка крепления ГТЦ к усилителю тормозов; 6. Напорные трубки ГТЦ; 7. Уплотнительное кольцо; 8. Расширительный бачок; 9. Фильтр; 10. Крышка расширительного бачка; 11. Уплотнительное кольцо; 12. Палец; 13. Фиксатор пальца; 14. Кронштейн; 16, Винт; 16. Гайка; 17. Вакуумная трубка

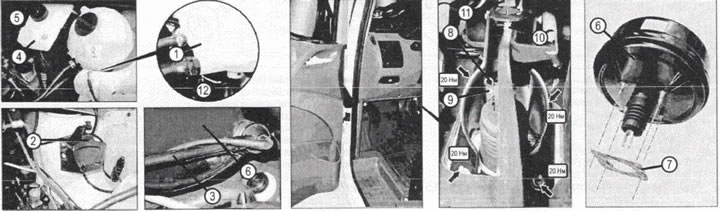

VN 7.006 1. Бачок; 2. Кронштейн; 3. Вакуумная трубка; 4. Расширительный бачок; 5. Крышка расширительного бачка; 6. Усилитель тормозов; 7. Прокладка; 8. Шплинт; 9. Болт крепления педали; 10. Шток выключателя стоп сигнала; 11. Разъем стоп-сигнала (S9/1); 12. Разъем датчика системы охлаждения (S41)
