Снятие
1. Выключите зажигание и отсоедините отрицательный провод от батареи.
2. Снимите впускную трубу.
3. Снимите муфту вентилятора радиатора системы охлаждения.
4. Снимите натяжное устройство ремня привода генератора.
5 Снимите кронштейн 13 (рис. 3.25).
6. Открутите крышку масляного фильтра 7.2.
7. Отсоедините провода 1.1 от датчика давления масла В12.
8. Отсоедините разъем проводки 1.2 от датчика температуры/давления масла В 11 /В12.
9. Выкрутите датчик давления масла В 12 из корпуса масляного фильтра 7.
10 Снимите датчик температуры/давления масла В11/В12.
11. Открутите болт 3 крепления кронштейна 4.
12. Ослабьте болт 2 крепления генератора G2, снимите кронштейн 4 и генератор G2 с корпуса масляного фильтра 7.
13. Отсоедините нагнетающий маслопровод 8 от корпуса масляного фильтра 7.
14. Снимите крышку фильтра 7.2 .
15. Открутите болты 5 и 6 крепления корпуса масляного фильтра 7.
1В. Снимите корпус масляного фильтра 7 с блока цилиндров.
Материал взят с веб-ресурса [www.MercedesMan.ru]
17. Снимите прокладку 10 с корпуса масляного фильтра 7.
18. Снимите перепускной клапан и проверьте его.
Установка
19. Установка проводится в порядке, обратном снятию.

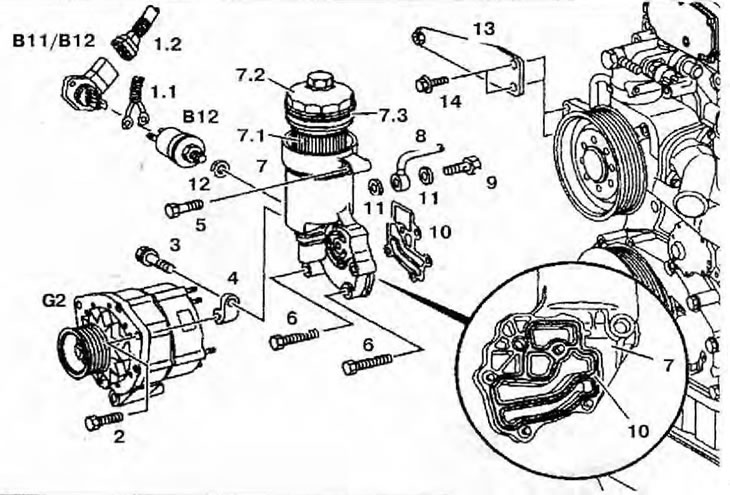

Рис. 3.25. Корпус масляного фильтра: 1.1 - Провода двигателя (двигатели 904.904/908 до номера 040847); 1.2 - Разъем проводки двигателя (двигатели 904.904/908 начиная с номера 040488, и двигатели 904.914/923/936); 2, 3, 5, 6, 9, 14 - Болты; 4, 13 - Кронштейны; 7 - Корпус масляного фильтра; 8 - Нагнетающий маслопровод; 10 - Прокладка; 11, 12 - Уплотнительные кольца.
