Регулировка

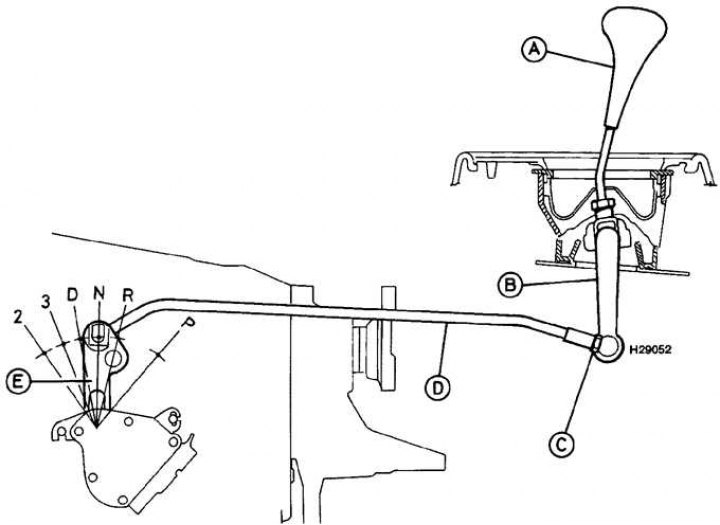

Регулировка длины тяги выбора передач
A – рукоятка рычага селектора; B – рычаг селектора; C – контргайка тяги выбора передач; D – тяга выбора передач; E – рычаг выбора передач на коробке передач
1. При регулировке тяги выбора передач автомобиль должен стоять на колесах.
2. Работая под автомобилем, снимите крепежную скобу и снимите тягу выбора передач с нижней части рычага селектора (см. рис. Снятие скобы крепления тяги к рычагу селектора).
3. Установите рычаг селектора в положение N.
4. Ослабьте контргайку на конце тяги выбора передач (см. рис. Регулировка длины тяги выбора передач).
5. Поворачивая наконечник, отрегулируйте длину тяги выбора передач так, чтобы при соединении тяги и рычага оставался зазор около 1 мм между рычагом селектора и выступом N на панели выбора передач. После регулировки установите тягу выбора передач на рычаг селектора и закрепите скобой крепления, после чего затяните контргайку.
Снятие
1. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках.
(Публикация перепечатана с этого ресурса: MercedesMan.ru)
2. Снимите скобы крепления, крепящие тягу к рычагу селектора и рычагу выбора передач на коробке передач и извлеките тягу из-под автомобиля.
Установка
1. Установка производится в последовательности, обратной снятию.
