Zadné brzdové doštičky, (Mercedes-Benz Vito W638)

Odstránenie

1. Umiestnite vozidlo do "servisnej polohy".

2. Odstráňte koleso.

3. Odstráňte závlačky 5 a zaisťovacie kolíky 4 (pozri obrázok 9.9).

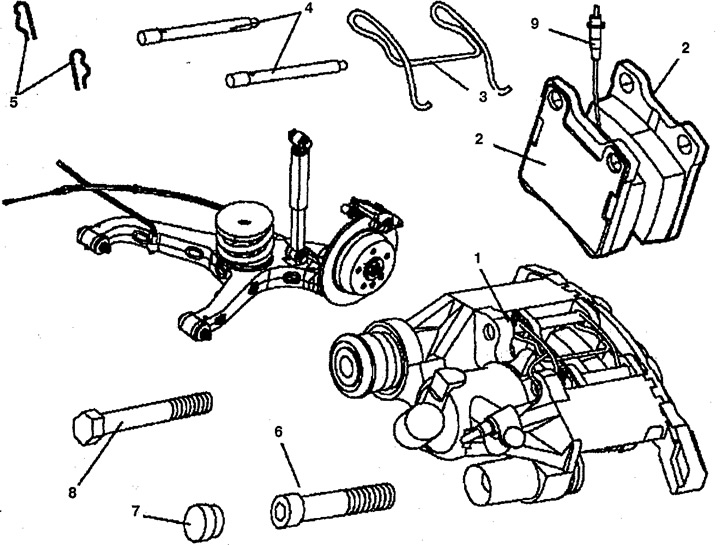

Obrázok 9.9. Zadné brzdové doštičky:
1. Brzdový strmeň,
2. Brzdové doštičky,
3. Zadržiavač,
4. Vodiace prsty,
5. Závlačky,
6, 8. Skrutky,
7. Veko,
9. Indikátor opotrebovania obloženia.

4. Zatlačte čapy 4 dovnútra, kým nevyjdú z otvorov v brzdových doštičkách 2.

Celý článok dostupný na zdroji: www.MercedesMan.ru

5. Odstráňte poistku 3.

6. Odpojte indikátor opotrebenia 9.

7. Odstráňte brzdové doštičky 2.

Inštalácia

8. Inštalácia sa vykonáva v opačnom poradí ako demontáž. Brzdové doštičky s indikátorom opotrebenia sú nainštalované vo vnútri. Skontrolujte úniky brzdovej kvapaliny. Pred začatím pohybu niekoľkokrát stlačte brzdový pedál, aby sa v systéme vytvoril tlak.
