Odstránenie
1. Odstráňte kryt 1 (obrázok 2.5).
2. Vyberte vzduchový filter.
3. Odstráňte prívodnú hadicu stlačeného vzduchu 7.
4. Odstráňte vlnitú trubicu 2 recirkulácie výfukových plynov.
5. Odstráňte plniacu rúrku oleja 6
6. Odpojte vetraciu trubicu kľukovej skrine od krytu hlavy valcov.
7. Odskrutkujte 3 skrutky, ktoré upevňujú kryt hlavy valcov.
8. Odstráňte kryt 4 spolu s tesnením 5. Skontrolujte tesnenie, či nie je poškodené, a v prípade potreby ho vymeňte.
Inštalácia
9. Inštalácia sa vykonáva v opačnom poradí ako demontáž.

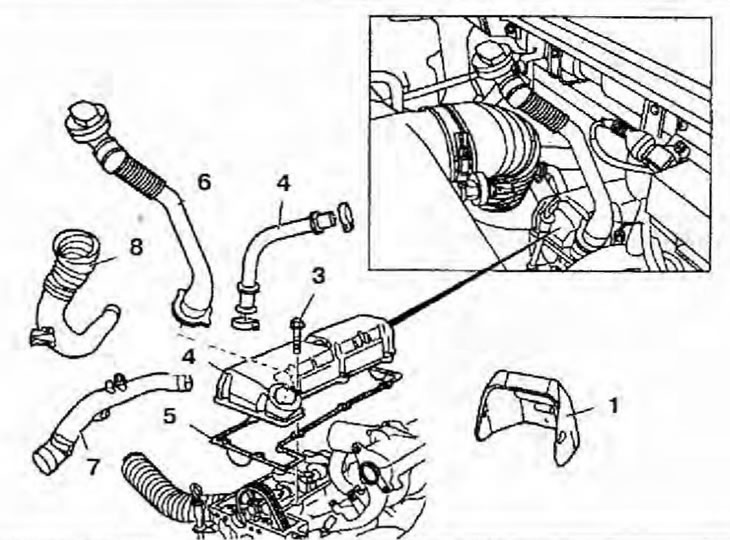

Obrázok 2.5. Kryt hlavy valcov: 1 - Veko; 2 - Vlnitá trubica; 3 - Skrutka; 4 - Kryt hlavy valcov; 5 - Tesnenie; 6 - Plniace hrdlo oleja; 7 - Potrubie na prívod stlačeného vzduchu; 8 - Vstupné potrubie.
