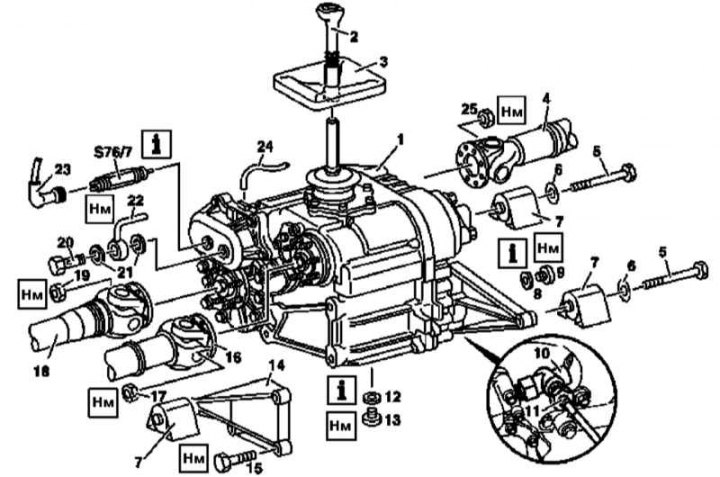

Az elosztótok beszerelésének részletei (példaként a 750.653 sorozatot használva)
1 - Transzfer tok; 2 - Váltókar*; 3 - Boot*; 4, 16, 18 - Kardántengelyek; 5, 15 - Csavarok; 6 - Alátét; 7 - Gumi párnák; 8, 12 - O-gyűrűk; 9 - Betöltő dugó; 10 - Szöghajtás*; 11 - Sebességmérő hajtótengely*; 13 - Leeresztő dugó; 14 - Támkar; 17, 19, 25 - Dió; 20 - A csatlakozó csatlakozás üreges csavarja; 21 - Tömítő alátétek; 22 - Pneumatikus vonal; 23 - Csatlakozó; 24 - Vérző vonal; S76/7 - Érzékelő kapcsoló a középső differenciálzár visszajelzőhöz
* A kérdéses modelleken nem elérhető
Leválasztás
Első tengely meghajtó kimenő tengely
1. Állítsa az AT választókart "N" állásba, kapcsolja az osztóművet közúti vezetési módba.
2. Az autó felemelése után akassza fel a bal első kereket.
3. A függesztett kereket forgatva lazítsa meg a kardántengelyt (18), mozgassa oldalra és kösse fel.
Hajtómű hajtótengely
1. Állítsa az AT-t és az osztótokot semleges helyzetbe.
2. Forgassa el a hajtótengelyt (16), lazítsa meg, mozgassa oldalra és kösse fel.
Hátsó tengely meghajtó kimenő tengely
1. Állítsa az AT választókart "N" állásba, kapcsolja az osztóművet közúti vezetési módba.
2. Az autó felemelése után akassza fel a bal hátsó kereket.
3. A függesztett kereket forgatva lazítsa meg a kardántengelyt (4), mozgassa oldalra és kösse fel.
Kapcsolat
Figyelem! A kardántengelyeket rögzítő anyákat hiba nélkül ki kell cserélni!
1. Fordítsa el az osztómű bemeneti karimáját úgy, hogy a sárga jelzés lefelé nézzen.
2. A hajtótengelyekkel a zöld jelzésekkel felfelé csatlakoztassa őket az osztómű karimájához.
3. Győződjön meg arról, hogy az ÚJ rögzítőanyák a megfelelő nyomatékkal vannak meghúzva.
