Uklanjanje i postavljanje amortizera (Mercedes-Benz S-Class W116)

Svaka polovica prednjeg ovjesa sastoji se od jedne gornje i jedne donje poprečne poluge, hidrauličkog teleskopskog amortizera i spone postavljene na elastične nosače između donje poprečne poluge i karoserije, u daljnjem tekstu utega. Gornja poprečna ramena povezana su međusobno stabilizatorom. Tijekom popravaka, polovica ovjesa može se ukloniti kao jedna cjelina, tj. Odvojite poprečne ruke i gornji nosač amortizera od tijela. Upravljačka osovina je kuglastim zglobovima spojena na poprečne nosače. Gornji dio amortizera oslanja se na gumene jastuke.

Opruge ovjesa i amortizeri ugrađeni su odvojeno.

Uklanjanje i postavljanje amortizera

Prednji amortizer služi i kao limitator hoda ovjesa, pa da bi ga uklonili, automobil mora biti na kotačima ili poprečne poluge moraju biti na stalcima.

Odvijte maticu gornjeg nosača amortizera i uklonite ploču i gumeni jastuk.

Podignite automobil tako da šipka amortizera izađe iz gornjeg nosača. Postavite postolje ispod karoserije automobila.

Stisnite šipku amortizera i postavite amortizer okomito.

[Materijal preuzet s web izvora MercedesMan]

Odvijte vijak i maticu donjeg nosača amortizera i uklonite amortizer.

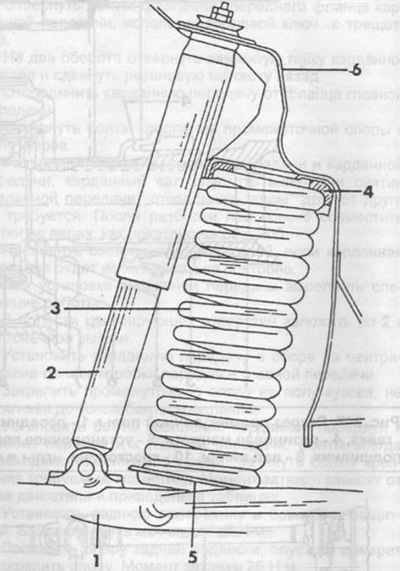

Provjerite točke pričvršćivanja i istrošenost gumenih pričvrsnih dijelova amortizera. Prilikom ugradnje, pričvrstite amortizer u donju polugu i umetnite šipku u rupu na tijelu. Postavite dizalicu ispod donje poluge i podižite je dok šipka ne izađe van. Postavite gumeni jastuk i ploču, zategnite pričvrsnu maticu. Na sl. 209 prikazuje gornji i donji nosač amortizera.
