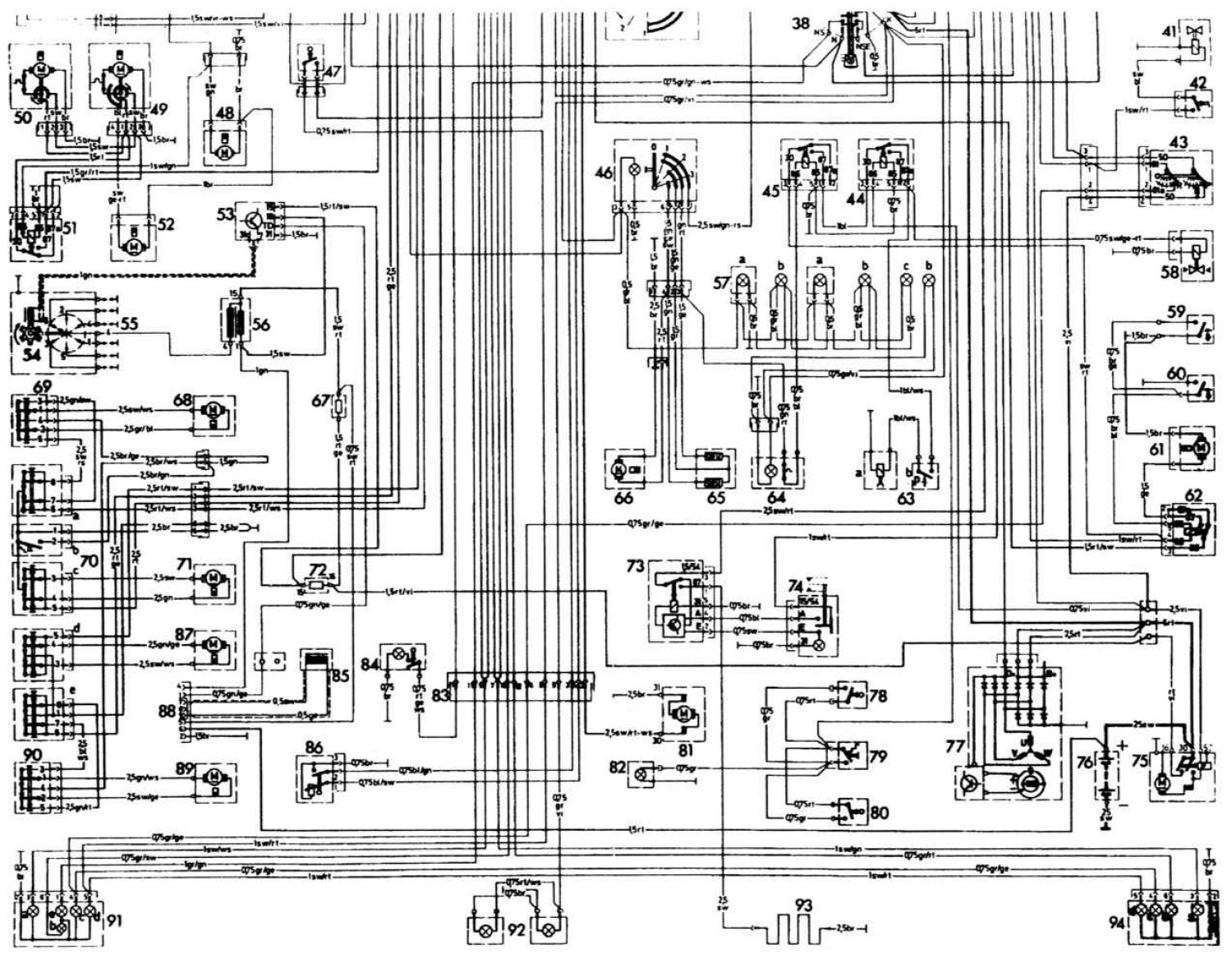

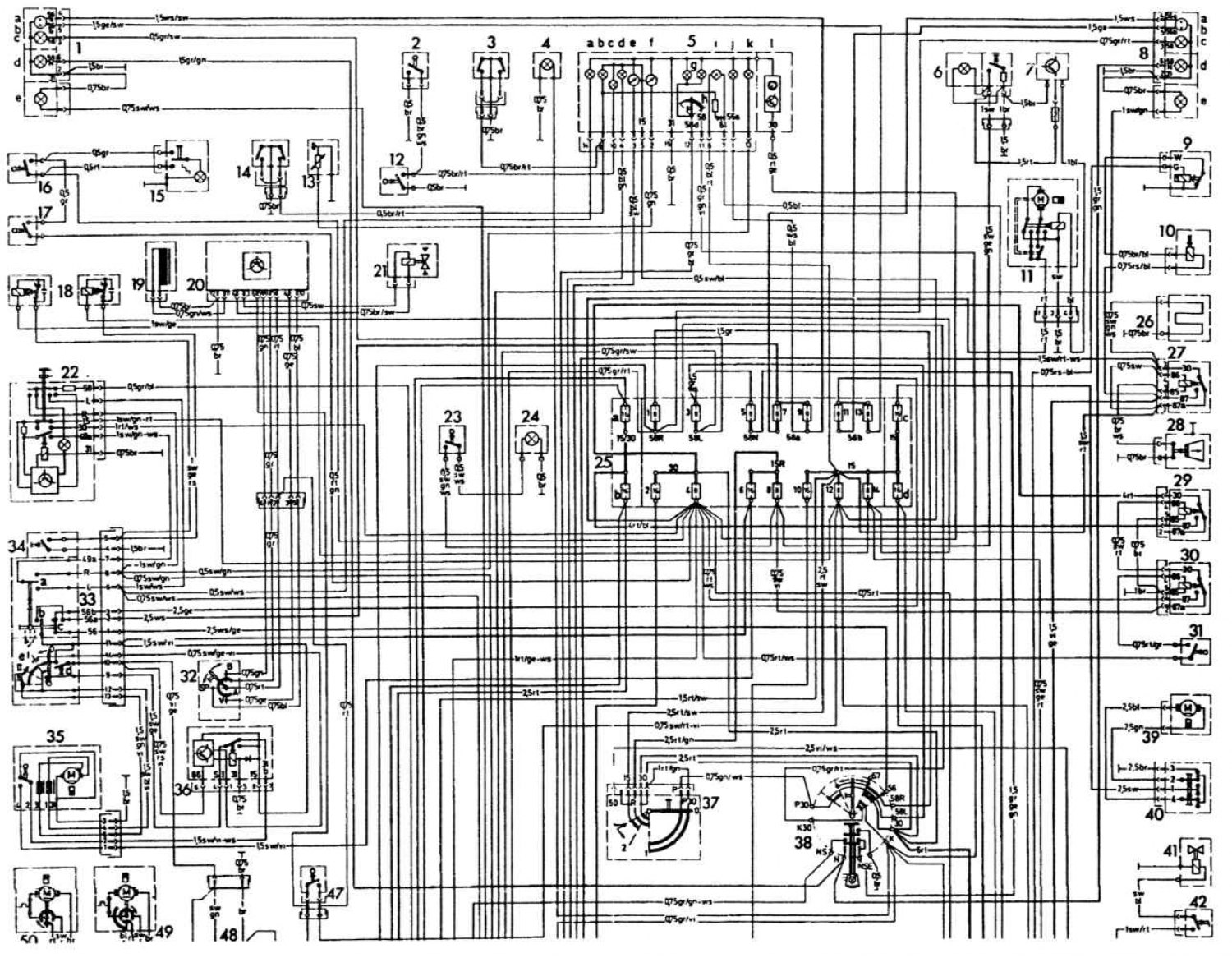

Электрасхема мадэлі 280Е з рухавіком 123.033 (Mercedes-Benz E-Class W123)

1

Левая блок-фара:

а

• нітка далёкага святла

b

• нітка блізкага святла

з

• лямпа габарытнага/стаяначнага святла

d

• лямпа супрацьтуманнага святла

е

• лямпа паказальніка павароту

2

Датчык кантрольнай лямпы ўзроўню тармазной вадкасці

3

Кантактны датчык зносу накладак левага пярэдняга тормазу

4

Лямпа асвятлення кулісы рычага пераключэння перадач*

5

Камбінацыя прыбораў:

а

• кантрольная лямпа левага паказальніка павароту

b

• кантрольная лямпа зносу тармазных накладак

з

• кантрольная лямпа ўзроўню тармазной вадкасці і ўключэнні стаяначнага тормазу

d

• кантрольная лямпа рэзерву паліва

е

• паказальнік узроўня паліва

f

• паказальнік тэмпературы астуджальнай вадкасці

g

• лямпы асвятлення прыбораў

h

• рэастат асвятлення прыбораў

i

• кантрольная лямпа разраду акумулятарнай батарэі

j

• кантрольная лямпа далёкага святла фар

k

• кантрольная лямпа правага паказальніка павароту

i

• электронны гадзіннік

6

Прыпальвальнік з лямпай асвятлення попельніцы

7

Радыёпрымач*

8

Правая блок-фара:

а

• нітка далёкага святла

b

• нітка блізкага святла

з

• лямпа габарытнага/стаяначнага святла

d

• лямпа супрацьтуманнага святла

е

• лямпа паказальніка павароту

9

Выключальнік рэжыму пускавой падачы паліва

10

Клапан пускавога паліва

11

Аўтаматычная антэна*

12

Выключальнік кантрольнай лямпы стаяначнага тормазу

13

Датчык тэмпературы астуджальнай вадкасці

14

Кантактны датчык зносу накладак правага пярэдняга тормазу

15

Пярэдні плафон з выключальнікам

16

Выключальнік плафона ў стойцы левых дзвярэй

17

Выключальнік плафона ў стойцы правай дзверы

18

Двухтанальны гукавы сігнал (фанфары)

19

Датчык праграмнага рэгулятара хуткасці руху*

20

Узмацняльнік праграмнага рэгулятара хуткасці руху*

21

Выканаўчы прывад дросельнай засланкі*

22

Выключальнік/рэле-перарывальнік 4-іншай аварыйнай сігналізацыі

23

Выключальнік плафона асвятлення рэчавай скрыні

24

Плафон асвятлення рэчавай скрыні

25

Блок топкіх засцерагальнікаў

26

Награвальны элемент сістэмы кіравання прагрэвам рухавіка

27

Рэле паліўнай помпы/сістэмы кіравання прагрэвам рухавіка

28

Ахоўны выключальнік парога

29

Рэле I уключэнні шклапад'ёмнікаў*

30

Рэле І ўключэнні шклапад'ёмнікаў*

31

Дзвярны выключальнік шклапад'ёмніка

32

Перамыкач праграмнага рэгулятара хуткасці руху*:

А

• выключана

V

• запаволенне/настройка

SP

• вяртанне на ранейшую хуткасць руху

У

разгон /настройка

33

Камбінаваны подрулевой перамыкач:

а

• перамыкач паказальнікаў павароту

b

• перамыкач сігналізацыі святлом фар

з

• перамыкач святла фар

d

• выключальнік абмывальніка ветравога шкла

е

• перамыкач хуткасці ачышчальніка ветравога шкла

I

• перарывістая праца

II

• малая хуткасць

III

• вялікая хуткасць

34

Выключальнік гукавога сігналу

35

Электрарухавік ачышчальніка ветравога шкла

36

Рэле перарывістага рэжыму працы ачышчальніка ветравога шкла

37

Выключальнік запальвання

38

Паваротны выключальнік асвятлення

39

Электрарухавік люка ў даху*

40

Выключальнік люка ў даху з электрапрывадам*

41

Электрамагнітны клапан аўтаматычнай трансмісіі*

42

Выключальнік нажнога ўключэння найнізкай перадачы*

43

Выключальнік блакавання стартара і святла задняга ходу*

44

Рэле кандыцыянера II*

45

Рэле кандыцыянера I*

46

Выключальнік вентылятара з асвятленнем

47

Выключальнік стоп-сігналаў

48

Помпа абмывальніка ветравога шкла

49

Электрарухавік ачышчальніка левай фары*

50

Электрарухавік ачышчальніка правай фары*

51

Рэле ачышчальнікаў фар *

52

Помпа абмывальнікаў фар *

53

Транзістарны камутатар запальвання

54

Бескантактны размеркавальнік запальвання

55

Свечкі запальвання

56

Шпулька запальвання

57

Асвятленне:

а

• ручкі напрамкі патоку паветра

b

• ручкі кіравання абагравальнікам

з

• перамыкач*

58

Пераключалы клапан сістэмы стабілізацыі халастога ходу*

59

Тэрмаэлектрычны выключальнік (62°C) асушальніка кандыцыянера*

60

Тэрмаэлектрычны выключальнік (100°C)

61

Дадатковы вентылятар*

62

Рэле дадатковага вентылятара*

63а

Электрамагнітная муфта ўключэння кампрэсара кандыцыянера *

63b

Датчык аварыйнага ціску кампрэсара кандыцыянера * (уключэнне пры 2,6 кгс/см², выключэнне пры 2,0 кгс/см²)

64

Перамыкач выбару тэмпературы кандыцыянера з асвятленнем*

65

Дадатковы супраціў электрарухавіка вентылятара

66

Электрарухавік вентылятара

67

Дадатковы супраціў 0,6 Ом

68

Электрарухавік шклапад'ёмніка левай задняй дзверы*

69

Выключальнік шклапад'ёмніка левай задняй дзверы*

70

Блок выключальнікаў шклапад'ёмнікаў*:

а

• выключальнік шклопад'ёмніка левай задняй дзверы*

b

• ахоўны выключальнік

з

• выключальнік шклапад'ёмніка левай пярэдняй дзверы

d

• выключальнік шклапад'ёмніка правай пярэдняй дзверы

е

• выключальнік шклапад'ёмніка правай задняй дзверы

71

Электрарухавік шклапад'ёмніка левых пярэдніх дзвярэй*

72

Дадатковы супраціў 0,4 Ом

73

Рэле часу абагравання задняга шкла*

74

Выключальнік абагравання задняга шкла*

75

Стартар

76

Акумулятарная батарэя

77

Генератар з электронным рэгулятарам напругі

78

Выключальнік плафона ў стойцы левых задніх дзвярэй*

79

Выключальнік задняга плафона

80

Выключальнік плафона ў стойцы правай задняй дзверы *

81

Паліўная помпа

82

Задні плафон

83

Раз'ём праводкі да спажыўцоў задняй часткі аўтамабіля

84

Лямпа асвятлення багажнага аддзялення

85

Датчык ВМТ

86

Датчык паказальніка ўзроўню паліва

87

Электрарухавік шклапад'ёмніка правай перадпакоя дзверы*

88

Калодка дыягностыкі

89

Электрарухавік шклапад'ёмніка правай задняй дзверы*

90

Выключальнік шклапад'ёмніка правай задняй дзверы*

91

Левы задні ліхтар:

а

• лямпа паказальніка павароту

b

• лямпа чырвонага/стаяначнага святла

з

• лямпа святла задняга ходу

d

• лямпа стоп-сігналу

е

• лямпа супрацьтуманнага святла

92

Лямпа асвятлення нумарнога знака

93

Элемент абагравання задняга шкла*

94

Правы задні ліхтар:

а

• лямпа паказальніка павароту

b

• лямпа чырвонага/стаяначнага святла

з

• лямпа святла задняга ходу

d

• лямпа стоп-сігналу
