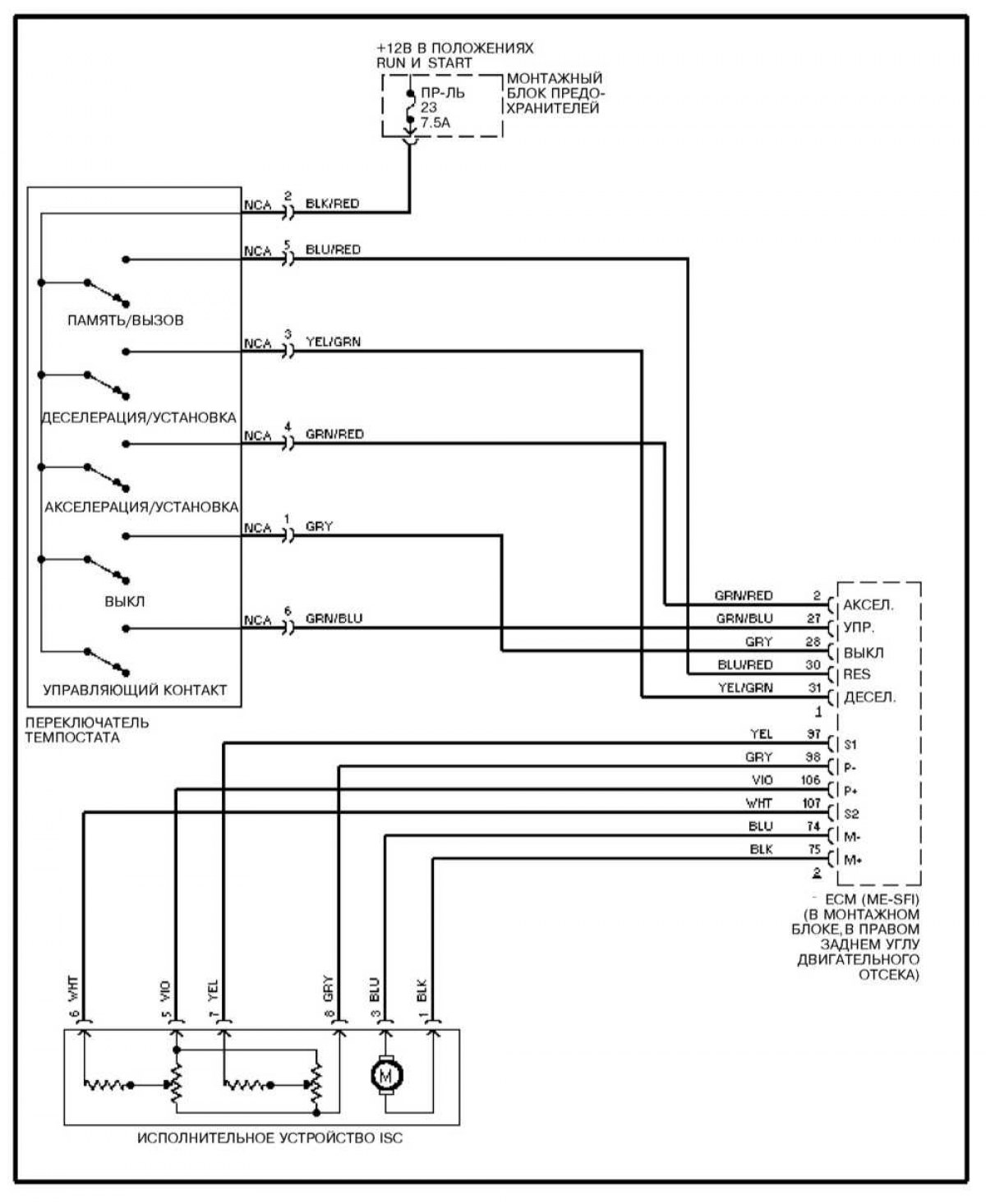

Электрасхема тэмпапата

0

Тэмпастат

Открыть большую картинку в новой вкладке »

Абазначэнні і скарачэнні на схемах бартавога электраабсталявання глядзіце тут →

Гэты артыкул даступны на: рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай
