Подмяна на лампи с нажежаема жичка на устройства за външно осветление (Mercedes-Benz C-Class W203)

Системите за осветление включват фарове, фарове за мъгла, задни светлини, спирачни светлини, светлини за заден ход, мигачи, фарове за мъгла, светлини за регистрационен номер и вътрешни светлини.

Повредата на лампа с нажежаема жичка се показва на универсалния дисплей. (Системата за предупреждение и сигнализирането за неизправност се обсъждат в раздел Предупредителни и индикаторни светлини и съобщения на информационния дисплей за записани неизправности).

Има опасност от нараняване!

Внимавайте при смяна на високоволтови ксенонови лампи във фаровете! За всеки случай изгасете фара и разкачете акумулатора. След смяната включете и изключете фара за кратко, за да освободите остатъчното напрежение. От съображения за безопасност носете обувки с гумени подметки.

Лампите с нажежаема жичка и фасунги могат да станат много горещи. Ето защо, преди да смените лампите с нажежаема жичка, изчакайте осветителното тяло да изстине.

Дръжте лампите на място, недостъпно за деца.

Не използвайте изпуснати или надраскани лампи, тъй като те могат да се пръснат.

Забележка. Стъклената колба на лампата с нажежаема жичка не трябва да се пипа с ръка. За да направите това, най-добре е да използвате салфетки или памучни ръкавици. Отпечатъците от пръсти се изпаряват и се утаяват върху рефлектора, замъглявайки го. Случайните петна по колбата трябва да се отстранят с помощта на чиста кърпа без влакна, напоена с алкохол.

Лампите с нажежаема жичка трябва да се сменят само с лампи със същия дизайн.

Смяна на лампа H7: Лампата е под налягане. Затова трябва да носите предпазни очила и ръкавици.

Ако електрическата крушка не свети след смяната, изключете светлината и я включете отново. Ако сменената лампа с нажежаема жичка все още не свети, свържете се със сервиз "Mercedes-Benz".

Внимание! Пластмасовите стъкла на фаровете имат защитно покритие. В никакъв случай не трябва да ги почиствате, камо ли да ги търкате със суха кърпа. Също така не трябва да използвате почистващи препарати или разтворители за тази цел. Такива дифузори трябва да се почистват с чиста, мека кърпа.

Преди да смените лампа, уверете се, че съответният ключ е изключен.

Къси светлини

Забележка. За да получите свободен достъп до задната част на фара, повдигнете и поставете задната част на автомобила върху стойки. Развийте болтовете за закрепване на колелото и отстранете предната част на шкафчето на крилото, вижте раздела Премахване и монтиране на шкафчето на предното крило.

1. Отворете капака.

2. Стиснете решетките и отстранете капака от задната страна на фара.

Забележка. Лампата за къси светлини се намира във външната камера на фара.

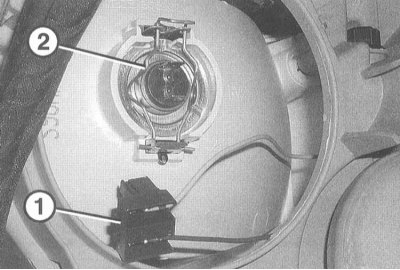

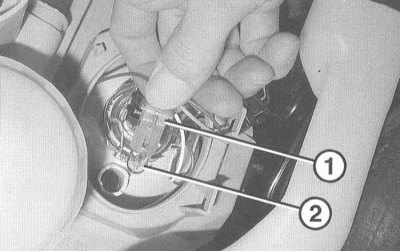

3. Разкачете конектора на лампата (1).



4. Халогенен фар: Освободете задържащите скоби (2) и свалете лампата.

5. Модели с ксенонови фарове: Натиснете заключващата ключалка, завъртете байонетния пръстен и извадете ксеноновата лампа от лампата.

6. Халогенен фар: Поставете новата лампа с нажежаема жичка, така че зъбците да паснат в съответните жлебове на корпуса. Затегнете заключващите скоби.

7. Модели с ксенонови фарове: Поставете новата крушка с жлеба на крушката, сочещ нагоре. Поставете и завъртете байонетния пръстен, като същевременно гарантирате правилната позиция на заключващата ключалка.

8. Свържете конектора към лампата.

9. Поставете капака и го закрепете.

Дълги светлини

Забележка. За да получите свободен достъп до задната част на фара, повдигнете и поставете задната част на автомобила върху стойки. Развийте болтовете за закрепване на колелото и отстранете предната част на шкафчето на крилото, вижте раздела Премахване и монтиране на шкафчето на предното крило.

1. Отворете капака.

2. Стиснете решетките и отстранете капака от задната страна на фара.

Забележка. Лампата за къси светлини се намира във външната камера на фара.

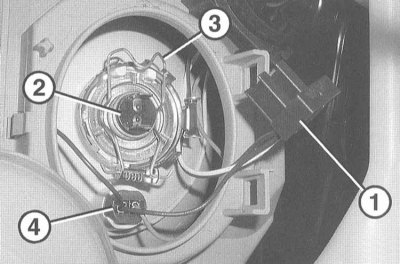

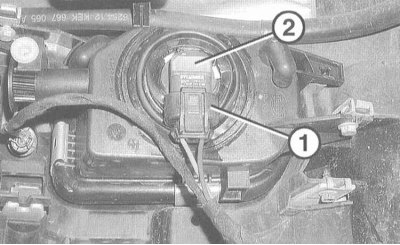

3. Разкачете конектора (1) на лампата (2).



4. Разкачете заключващата скоба (3) и извадете лампата. (4) – габаритна светлина.

5. Поставете новата лампа така, че зъбците да паснат в съответните жлебове на тялото. Заключете заключващата скоба.

6. Свържете конектора на лампата.

7. Поставете отново капака и го закрепете.

Паркинг светлина

Забележка. За да получите свободен достъп до задната част на фара, повдигнете и поставете задната част на автомобила върху стойки. Развийте болтовете за закрепване на колелото и отстранете предната част на шкафчето на крилото, вижте раздела Премахване и монтиране на шкафчето на предното крило.

1. Отворете капака.

2. Натиснете щангата и свалете капака на дългите светлини и лампата за паркиране.



3. Извадете гнездото (1) с лампата (2) от устройството.

4. Извадете лампата от гнездото.

5. Поставете нова лампа в гнездото.

6. Поставете касетата в устройството.

7. Поставете отново капака и го закрепете.

Преден мигач

1. Отворете капака.

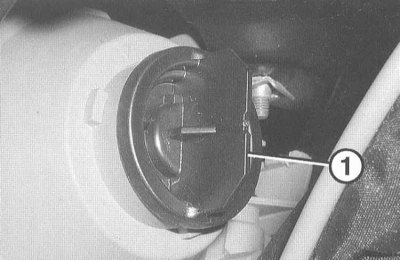

2. Завъртете гнездото (1) с лампата обратно на часовниковата стрелка и я извадете от устройството.



3. Натиснете крушката, завъртете я обратно на часовниковата стрелка и я извадете от гнездото.

4. Поставете новата лампа и я завъртете по посока на часовниковата стрелка.

5. Поставете фасунгата на крушката в мигача и я заключете, като я завъртите по посока на часовниковата стрелка.

Мигач във външните огледала

1. Свалете тапицерията на огледалото, вижте раздел Премахване и монтиране на облицовката на външното огледало за обратно виждане.

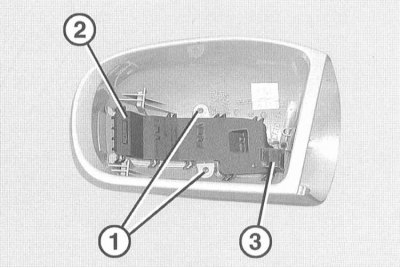

2. Отстранете винтовете (1).

3. Натиснете мигача (2) от облицовката на огледалото отвън. (3) - съединител.

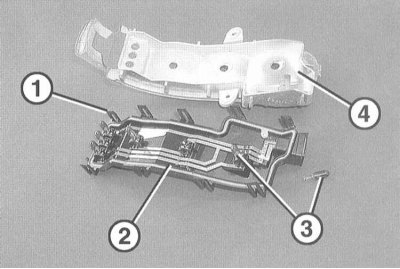

4. Отворете скобите (1) и отстранете шината (2).

5. Извадете лампата (3) и поставете нова лампа.

6. Поставете лентата на лампата върху мигача (4) и я закрепете.

7. Поставете мигача в тапицерията на външното огледало и го закрепете. Когато правите това, уверете се, че показалецът е в правилната позиция в облицовката.



8. Монтирайте тапицерията на външните огледала, вижте раздел Премахване и монтиране на облицовката на външното огледало за обратно виждане.

Фар за мъгла

1. Отстранете предното шкафче, вижте Раздел Премахване и монтиране на шкафчето на предното крило.



2. Разкачете конектора (1) на фара за мъгла.

3. Завъртете касетата (2) обратно на часовниковата стрелка и я извадете.

4. Извадете лампата от гнездото.

5. Поставете нова лампа в гнездото, поставете гнездото във фара, като го завъртите по посока на часовниковата стрелка и свържете конектора.

[Информация, копирана от уебсайта: mercedesman]

6. Инсталирайте предното шкафче, вижте Раздел Премахване и монтиране на шкафчето на предното крило.

Светлина на регистрационния номер

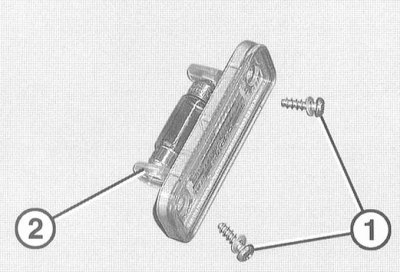

1. Отстранете 2 винта (1).



2. С помощта на пластмасов клин отстранете лещата от капака на багажника или задната врата.

3. Отстранете повредената софитна лампа от пластмасовия държач (2) и я сменете с нова.

4. Проверете уплътнението на дифузора и сменете, ако е необходимо.

5. Поставете дифузера и го закрепете с винтове.

Задна светлина

Задната светлина съдържа следните лампи: стоп светлина, странична светлина, мигач и светлина за заден ход. Задната светлина от страната на водача съдържа фар за мъгла.

Седан

1. Отворете багажника.

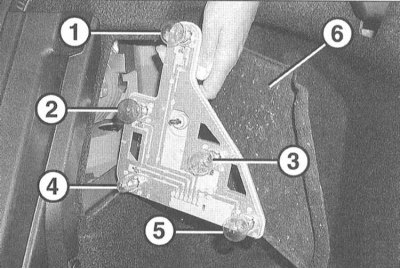

2. Отворете капака (6) в облицовката на багажника.

3. Изключете конектора на лампата.

4. Завъртете заключващия лост и отстранете лентата на лампата.

5. Натиснете лампата, завъртете я обратно на часовниковата стрелка и я извадете.

6. Поставете новата лампа и я завъртете по посока на часовниковата стрелка.

7. Поставете лентата на лампата и завъртете назад заключващия лост.

8. Свържете конектора на лампата.

9. Монтирайте капака в облицовката на багажника.

Спортно купе

Комби

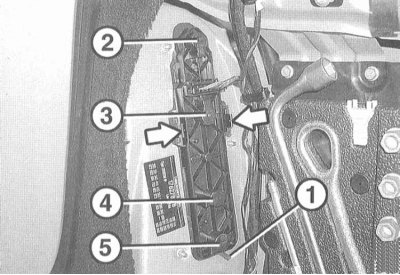

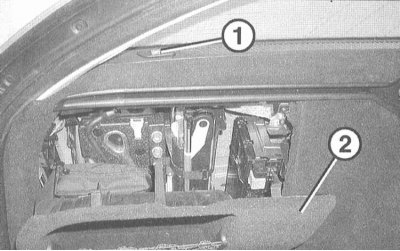

1. Отворете задната врата. Натиснете бутона (1), спуснете и свалете капака (2).

2. Разкачете съединителя на задните светлини.

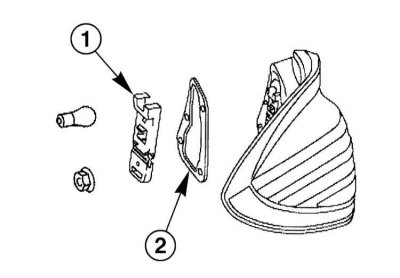

3. Стиснете двете заключващи ленти (стрелки в илюстрацията) и отстранете лентата на лампата, като внимателно натискате опорния зъбец (1).

4. Натиснете лампата, завъртете я обратно на часовниковата стрелка и я извадете.

5. Поставете новата лампа и я завъртете по посока на часовниковата стрелка.

6. Поставете лентата на лампата и я закрепете.

7. Свържете съединителя на задните светлини.

8. Поставете капака и го заключете.

Допълнителна стоп светлина

Високо монтираният допълнителен стоп светлини работи със специални светлинни диоди. При повреда на стоп светлината се сменя в комплект.

Седан

1. Отворете багажника и свалете тапицерията на капака на багажника, вижте раздел Сваляне и поставяне на тапицерията на багажника.

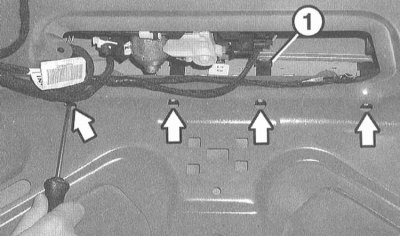

2. Отстранете 4 винта (стрелки в илюстрацията) върху заключващите скоби (1) на допълнителната стоп светлина и натиснете сигнала от капака на багажника.



3. Разкачете конектора (2) на допълнителната стоп светлина.

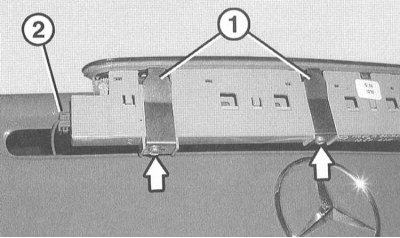

4. Прикрепете заключващите скоби (1) към новата допълнителна спирачна светлина (стрелките на илюстрацията. В същото време се уверете, че заключващите скоби са леко притиснати. Когато монтирате скобите на стоп светлината, поставете скобите под спрете.

5. Свържете конектора.

6. Поставете стоп светлината в капака на багажника, за да предотвратите повреда на боята. Когато правите това, обърнете внимание на правилната позиция на уплътнителното уплътнение.

Забележка. Ако е необходимо, използвайте вазелин като лубрикант.

7. Поставете отново облицовката на капака на багажника, вижте раздел Сваляне и поставяне на тапицерията на багажника.

Комби

1. Отворете задната врата и отстранете тапицерията от нея, вижте раздел Сваляне и поставяне на тапицерията на задната врата.

2. Отстранете задния спойлер, вижте раздел Премахване и монтиране на заден спойлер.

3. Разкачете конектора на допълнителната стоп светлина.

4. Отстранете 4-те монтажни винта и отстранете стоп светлината от задния спойлер. В същото време внимателно отстранете уплътнителната лента от допълнителната спирачна светлина.

5. Монтажът се извършва в реда, обратен на демонтирането.

Спортно купе

1. Отворете задната врата.

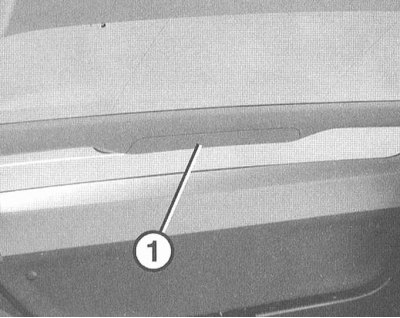

2. С помощта на пластмасов клин отстранете капака (1) от тапицерията на спойлера.

3. Разкачете конектора на допълнителната стоп светлина.

4. Развийте закрепващите винтове и отстранете допълнителната спирачна светлина от задния спойлер.

5. Монтажът се извършва в реда, обратен на демонтирането. Когато правите това, уверете се, че уплътняващото уплътнение е в правилната позиция.
