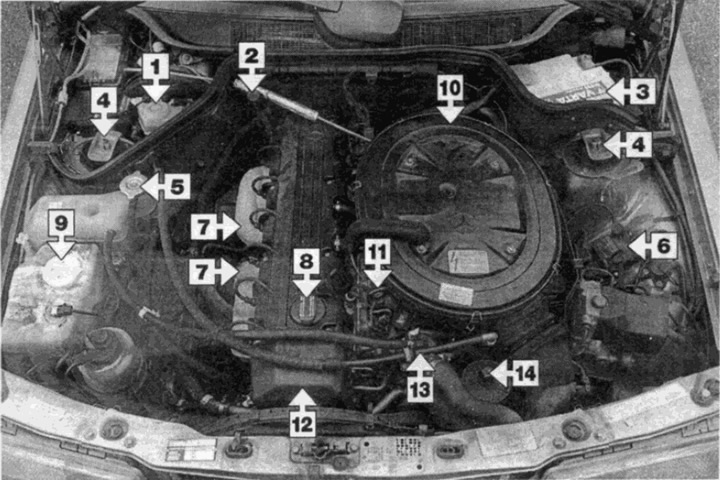

Места под капака на 1.8 литров 4-цилиндров бензинов двигател с автоматична скоростна кутия
1 Резервоар за спирачна течност
2 Пръчка за ниво на течността в автоматична скоростна кутия
3 Акумулаторна батерия
4 Горна опора на амортисьора
5 Гърловина на разширителния съд на охладителната система
6 Алтернатор
7 Всмукателен колектор
8 Капачка за пълнене на двигателя
9 Гърловина на резервоара за измиване на предното стъкло
10 Пречиствател на въздуха
11 Пръчка за измерване нивото на маслото в двигателя
12 Дистрибутор
13 Корпус на термостат
14 Резервоар на кормилната уредба

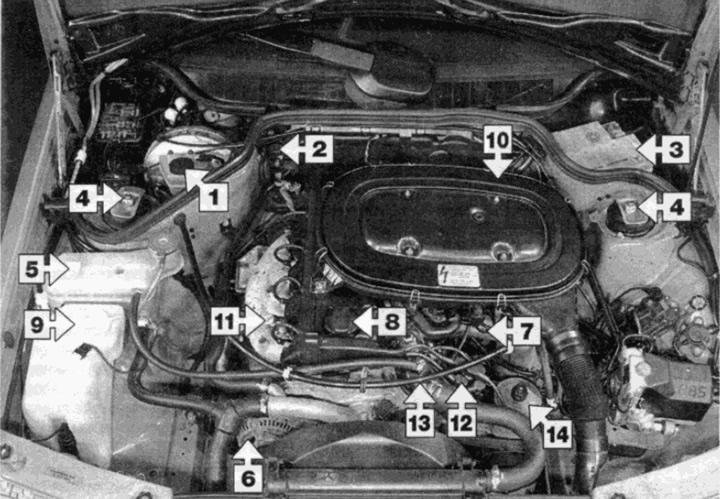

Места под капака на 2.6-литров 6-цилиндров бензинов двигател
[Материал, базиран на данни от портала: www.mercedesman.ru]
1 Резервоар за спирачна течност
2 Пръчка за ниво на течността в автоматична скоростна кутия
3 Акумулаторна батерия
4 Горна опора на амортисьора
5 Гърловина на разширителния съд на охладителната система
6 Запалителен блок
7 Всмукателен колектор
8 Капачка за пълнене на двигателя
9 Гърловина на резервоара за миене на предното стъкло
10 Пречиствател на въздуха
11 Пръчка за измерване нивото на маслото в двигателя
12 Дистрибутор
13 Корпус на термостат
14 Резервоар на кормилната уредба

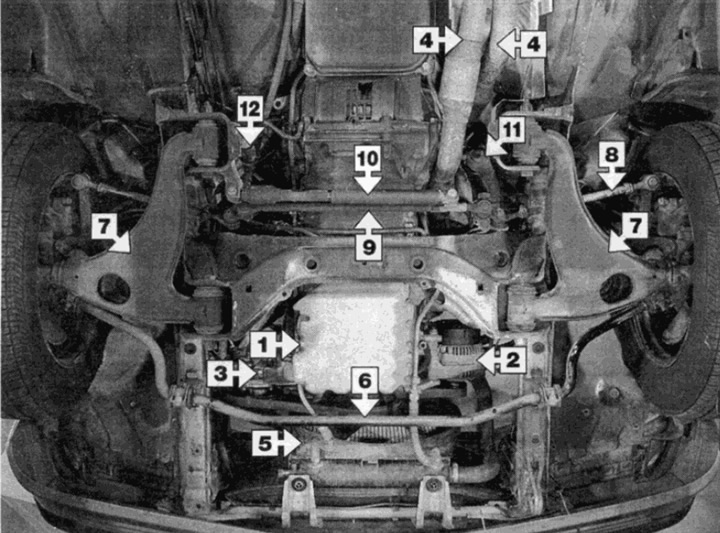

Типичен изглед отдолу на автомобил отпред
1 пробка за източване на двигателно масло
2 Генератор за променлив ток
3 охладителна гидроусиления управление
4 Изпускателна тръба за отработени газове
5 Радиатор
6 Барабани стабилизатор на щанги
7 Долно контролно рамо
8 Напречна щанга
9 Надлъжна кормилна щанга
10 Кормилен амортисьор
11 Кормилен механизъм
12 Междинна кормилна двунога

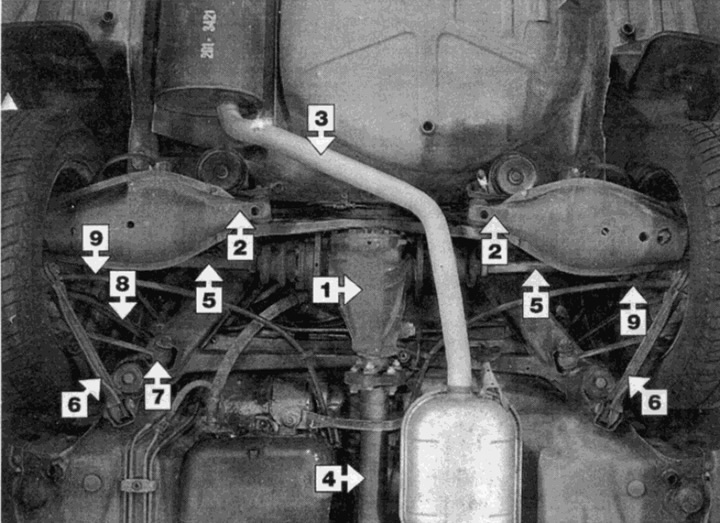

Типичен изглед отзад отдолу на автомобил
1 Основна предавка
2 Долно контролно рамо
3 Изпускателна система
4 Кардан
5 Задвижващ вал
6 Надлъжна щанга
7 Напречен прът
8 Диагонален прът
9 Ръчна спирачка
