Моменти на затягане за резбови връзки на ръчна скоростна кутия от серия 716.5
Ръчната скоростна кутия от серията 716.5 има модификации 716.500, 716.501, 716.502, 716.503, 716.504, 716.504, 716.505, 716.506, 716.507, 716.511 и 716.512.
- Болт за закрепване на стартера към скоростната кутия - 20 Nm
- Болт за закрепване на окачващата скоба към скоростната кутия - 55 Nm
- Болт за закрепване на опора на двигателя - 55 Nm
- Болт за закрепване на двигател и скоростна кутия - 20 Nm
- Опорен болт на междинен вал - 20 Nm
- Обем на пълнене - 1.8л
- Болтове на първичен и вторичен вал - 150 Nm
- Болтове за закрепване на съединител и скоростна кутия - 25 Nm
- Болт, закрепващ скобата на кабела за избор на предавка към автоматичната скоростна кутия - 8 Nm
- Болт M8 за закрепване на преобразувателя на въртящия момент на автоматичната скоростна кутия - 42 Nm
Автомобилите MERCEDES A-class, в зависимост от модела, могат да бъдат оборудвани с 5-степенна механична или 5-степенна автоматична трансмисия.
Превключването на предавките се извършва чрез два кабелни пръта (вижте илюстрация 1.0).
Скоростната кутия се сваля заедно с двигателя и едва след свалянето на силовия агрегат се отделя от двигателя, вижте съответната глава.

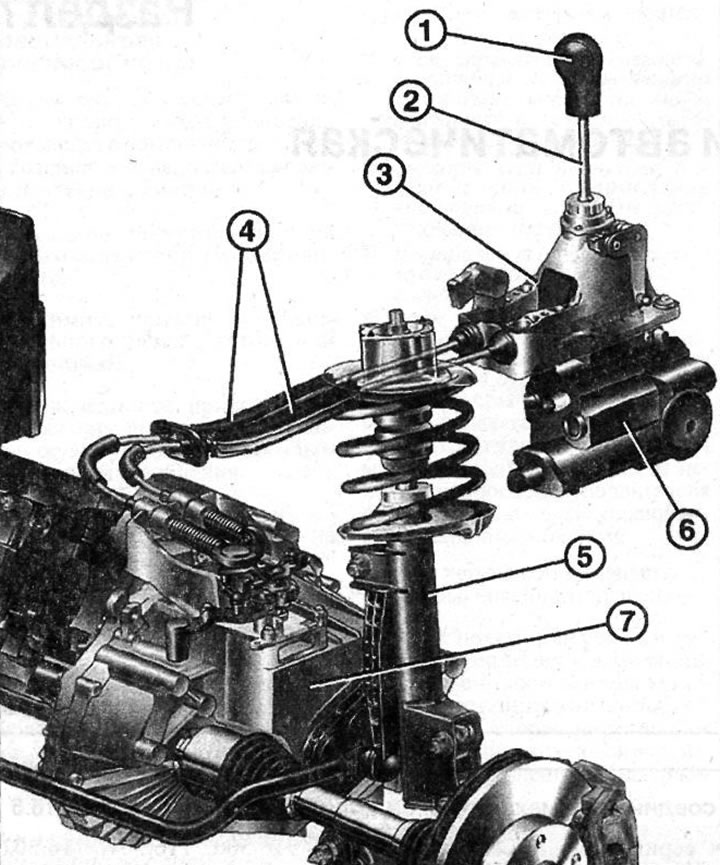

1.0 Скоростна кутия
1 - сферична глава на скоростния лост
2 - лост за смяна на скоростите
3 - механизъм за смяна на скоростите
4 - пръти за превключване на скоростите
5 - подпора на амортисьора
6 - електрохидравлично задвижване. Само за автоматични скоростни кутии
7 - скоростна кутия
