Проверка тормозной системы на испытательном стенде
1. Измерить значения замедления для рабочей тормозной системы
Внимание:проверку проводить при работающем двигателе для обеспечения максимального вакуумного усиления.
Внимание: допустимое отклонение от наибольшего значения в каждом случае должно составлять не более 25%. Тормозное действие должно проявляться не позднее чем после четверти общего хода педали.
Внимание: при наличии отклонений от указанных в описании работ контрольных значений необходимо выяснить и устранить причину (по отдельному наряду-заказу).
Функциональная проверка систем
Проверка работоспособности звукового сигнала и контрольных ламп
Проверка
Для проверки указанных систем нужно выполнить следующие действия.
1. Включить зажигание.
2. Затянуть стояночный тормоз.
3. Проверить контрольные лампы.
Звуковой сигнал, контрольные лампы

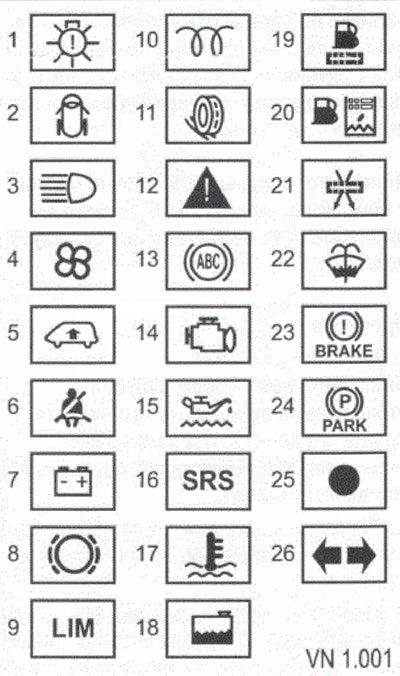

3.1. При включении зажигания все контрольные лампы должны включиться. Лампы, которые перечислены ниже, должны погаснуть через несколько секунд: индикатор выхода из строя ламп освещения (1), световой индикатор незакрытых дверей (2), световой индикатор дальнего света (3), световой индикатор выхода из строя вентилятора (E-Box fan) (4), световой индикатор электронной системы поддержания уровня кузова (5), световой индикатор непристегнутых ремней безопасности (6), световой индикатор износа тормозных колодок (8), UM (9), световой индикатор включения свечей накаливания (10), световой индикатор системы регулирования ускорения (ASR) (11), световой индикатор системы регулирования ускорения/электропневматической системы активного регулирования мощности (ASR/EPS) (12), световой индикатор антиблокировочной системы тормозов (ABS) (13), световой индикатор системы диагностики двигателя (14), световой индикатор контроля уровня масла в двигателе (15), световой индикатор дополнительной системы безопасности (16), световой индикатор температуры ОЖ (17), световой индикатор уровня ОЖ (18), световой индикатор загрязнения топливного фильтра (19), световой индикатор наличия воды в топливном фильтре (20), световой индикатор загрязнения воздушного фильтра (21), световой индикатор уровня жидкости в омывателе стекол (22), световой индикатор уровня тормозной жидкости (23). световой индикатор резерва топлива (25).
Примечание: длительность свечения индикатора (10) зависит от температуры ОЖ.
3.2. Запустить двигатель.
Внимание: после запуска двигателя индикатор зарядки (7) и все остальные индикаторы, которые не погасли, должны погаснуть, за исключением светового индикатора стояночного тормоза (24), 3.3. Проверить работу светового индикатора указателя поворотов.
4. Проверить звуковой сигнал.
5. Проверить плафон освещения салона.
Фары, наружные световые приборы
Проверить наружное освещение, поочередно включив габаритные огни, ближний свет фар, дальний свет фар, противотуманные фары, противотуманный задний фонарь, указатели поворотов и их повторители, аварийную сигнализацию, стоп-сигналы и фонари заднего хода.
Стеклоочиститель, передний (задний) стеклоомыватель
Проверить работу следующих устройств:
- переднего стеклоочистителя на всех скоростях;
- заднего стеклоочистителя;
- переднего стеклоомывателя;
- заднего стеклоомывателя;
- омывателя фар.
Проверить состояние щеток стеклоочистителя.
