Назначение
Определение бесконтактным способом положения распределительного вала.
Функционирование

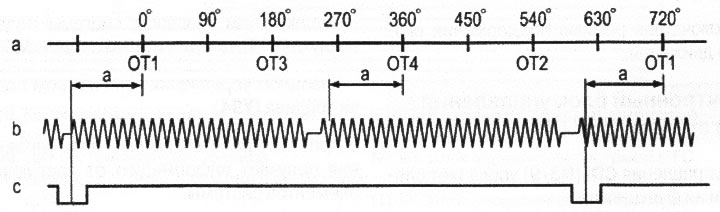

VN 9.013 Сигналы частоты вращения (синхронизации) двигателя; ОТ1. ВМТ 1-го цилиндра; ОТ2. ВМТ 2-го цилиндра; ОТЗ. ВМТ 3-го цилиндра; ОТ4. ВМТ 4-го цилиндра; а. Угол поворота коленчатого вала; b. Сигнал датчика положения коленчатого вала; с. Сигнал датчика положения распределительного вала
Устройство
Датчик положения распределительного вала (В6/1) содержит магнит (2) и электронную схему (5), которая анализирует сигнал датчика Холла.

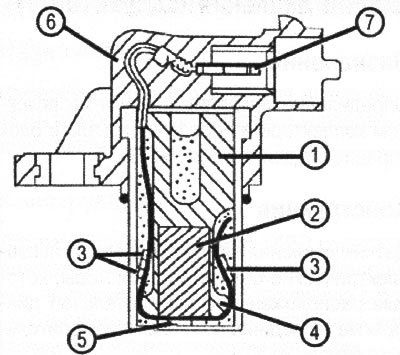

VN 9.014 Датчик положения распределительного вала;1. Держатель магнита; 2. Магнит; 3. Конденсаторы; 4. Эластичная печатная плата; 5. Электронная схема; 6. Датчик положения распределительного вала В6/1; 7. Разъем В6Л.1
Функционирование
Сигнал датчика положения распределительного вала и сигнал датчика положения коленчатого вала изображены на рис. VN 9.012 и VN 9.013, соответственно.
Статья была заимствована с сайта: MercedesMAN
VN 9.015 Снятие и установка датчика положения распределительного вала; 1. Датчик положения распределительного вала; 2. Разъем; 3. Кольцо уплотнительное
