Снятие

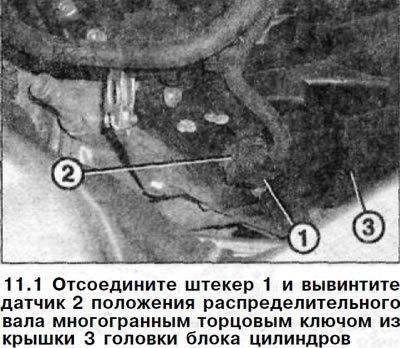

1. Отсоедините штекер 1 и вывинтите датчик 2 положения распределительного вала многогранным торцовым ключом из крышки 3 головки блока цилиндров (см. иллюстрацию).
Установка
2 Закрепите датчик положения распределительного вала на крышке головки блок цилиндров, установив новое уплотнительное кольцо, и затяните его с приложением усилия 8 Нм.
3. Подсоедините и зафиксируйте штекер датчика.
Автомобили с дизельным двигателем
Датчик положения распределительного вала находится на крышке головки блока цилиндров между форсунками цилиндров 3 и 4.
Снятие и установка датчика в целом выполняются так же, как и у автомобилей с бензиновым двигателем.
Момент затяжки датчика составляет 14 Нм.
Цилиндр №1 находится со стороны ручейкового ремня привода вспомогательных агрегатов.
